IEC 60309-1 Złącze pojazdu i maszyna do testowania zdolności zrywania wtyczki

MOQ:	1
Cena £:	negocjowalne
Standardowe Opakowanie:	Sklejka
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	10 zestawów / miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SNQC1105

stacja testowa:

Jedna stacja

Metoda kontroli:

Sterowanie PLC

Skok liniowy:

0-100mm

Czas przewodzenia:

0-99,9 s

Cykle testowe:

0~999999 cykli

Częstotliwość testowa:

0-10 cykli/min

Tryb jazdy:

Napęd serwomotoru

Test prędkości:

Można ustawić 0-0,85 m/s

Podkreślić:

Maszyna do testowania zdolności do łamania wtyczek

Maszyna do testowania zdolności do łamania wtyczek samochodowych

IEC 60309-1 Sprzęt do testowania pojazdów

Opis produktu

IEC 60309-1 Złącze pojazdu i maszyna do testowania zdolności zrywania wtyczki

Informacje o produkcie dla złącza pojazdu i maszyny do testowania wytrzymałości na zerwanie wtyczki:

To urządzenie testowe spełnia wymagania normy IEC 62196-1Ed.4CDV 2020, klauzula 22, 23.2, 23.3, rys. 15, tabela 8 i tabela 9, IEC60309-1: 2012 klauzula 20 i klauzula 21 itd.

Służy do sprawdzenia, czy akcesoria elektryczne, takie jak interfejsy ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazda wtykowe i złącza, mogą wytrzymać naprężenia mechaniczne, elektryczne i termiczne, które występują podczas normalnej pracy, bez nadmiernego zużycia lub innych szkodliwych skutków.

Serwomotor napędza mechanizm, aby próbki testowe powtarzały czynności wkładania i wyjmowania.Do testu zdolności wyłączania można użyć obciążenia zewnętrznego.Czas włączenia / wyłączenia zasilania, prędkość testową, skok i kąt można ustawić na ekranie dotykowym.

Parametry techniczne złącza pojazdu i maszyny do testowania zdolności zrywania wtyczki:

Stacja testowa	Pojedynczy, można dostosować
Metoda sterowania elektrycznego	Inteligentne zintegrowane sterowanie PLC z kolorowym humanizowanym ekranem dotykowym
Tryb jazdy	Napęd serwomotoru
Metoda mocowania próbki	Mocowanie mechaniczne, położenie punktu mocowania można regulować wzdłuż uchwytu 3-osiowego
Skok liniowy	0-100mm, można ustawić (odstęp między wtyczką testową a gniazdem testowym ≥ 50mm)
Czas przewodzenia	0-99,9 s, można ustawić (kontakt elektryczny powinien być utrzymywany nie dłużej niż 4 s, nie mniej niż 2 s)
Szybkość wkładania i rozdzielania	Można ustawić 0-0,85 m/s, domyślnie (0,8 ± 0,1) m/s
Cykle testowe	Można ustawić 0 ~ 999999 cykli (skok to włożenie lub wyjęcie wtyczki lub złącza pojazdu z odpowiednimi akcesoriami. Cykl składa się z dwóch suwów, jednego do włożenia i jednego do wyjęcia).
Częstotliwość testu	0-10 cykli/min, można ustawić (3,75 cykli/min = 7,5 skoku/min)
Załaduj moc	Zewnętrzny, zapewniający standardowe wymagane napięcie, prąd i współczynnik mocy, zalecany do współpracy z szafą obciążeniową SN224-300V80A
Zawartość testu	Test zdolności wyłączania złącza urządzenia/interfejsu ładowania Test normalnej żywotności złącza urządzenia/interfejsu ładowania
Funkcja wykrywania	Alarm przerwy w obwodzie może zostać uruchomiony podczas testowania pod obciążeniem, a cykle mogą być rejestrowane w czasie rzeczywistym.
Ochrona bezpieczeństwa	Zabezpieczenie uziemienia, zabezpieczenie przed zwarciem
Zasilacz	Jednofazowy AC220V±10%, 50/60Hz, 10A
Wymiar wyposażenia & Waga	dł. 1430 mm * szer. 600 mm * wys. 1620 mm, ok.180 KG

Struktura złącza pojazdu i maszyny do testowania zdolności zrywania wtyczki:

Przyjmuje integralną ramę, napędzaną serwomotorem, precyzyjną śrubą kulową i paskiem rozrządu, z kolorowym ekranem dotykowym do humanizowanej obsługi i potężnym wyświetlaczem cyfrowym oraz PLC do inteligentnego sterowania, przyjmuje trójosiowy regulowany zacisk do testu żywotności interfejsu ładowania.

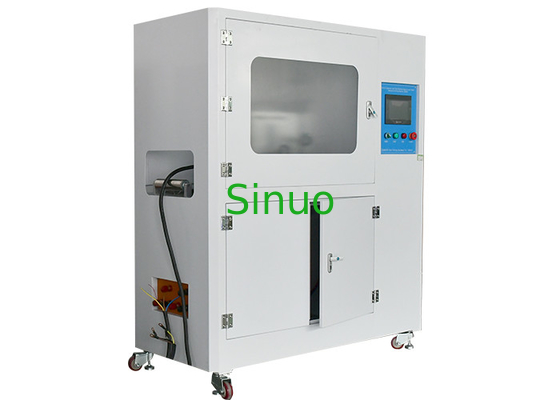

IEC 60309-1 Złącze pojazdu i maszyna do testowania zdolności zrywania wtyczki 0

IEC 60309-1 Złącze pojazdu i maszyna do testowania zdolności zrywania wtyczki 1

IEC 60309-1 Złącze pojazdu i maszyna do testowania zdolności zrywania wtyczki 2
