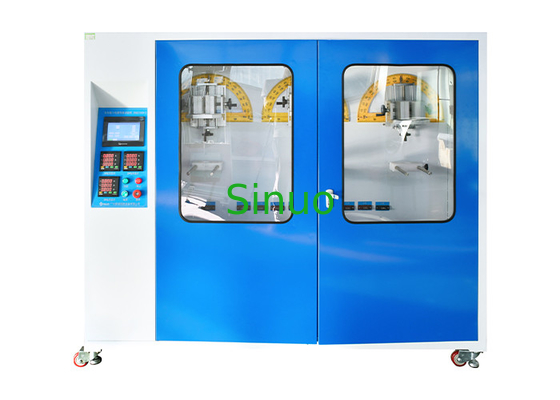

IEC 62196-1 Sprzęt do testowania zginania kabli do ładowania pojazdów elektrycznych i gniazd
| Test station: | 3 stacje | Control method: | Sterowanie PLC |
| Drive mode: | Napęd serwomotoru | Clamping method: | Mocowanie mechaniczne |
| Bending angle: | 0-360°, regulowany | Bending rate: | 0-60 razy/min |
| Bending times: | 0~999999s | Load power: | Zewnętrzny, regulowany |
| High Light: | Sprzęt do testowania zginania kabla z gniazdem pojazdu,sprzęt do testowania zginania kabla z gniazdem IEC 62196-1 |
||
IEC 62196-1 Sprzęt do testowania wyginania kabli do ładowania pojazdów elektrycznych
Standard dla wtyczek i gniazdek do ładowania pojazdów elektrycznych Sprzęt testowy do wyginania kabli:
IEC 62196-1: 2014 „Wtyczki, gniazda wtyczkowe, złącza samochodowe i wtyki do pojazdów - Przewodzące ładowanie pojazdu elektrycznego - Część 1: Ładowanie pojazdów elektrycznych do 250 A AC i 400 A DC”, klauzula 7.11 i klauzula 7.15
IEC 60309-1: 2012 „Wtyczki, gniazda wtyczkowe i łączniki do celów przemysłowych - Część 1: Wymagania ogólne”, klauzula 24.4
Informacje o produkcie dotyczące wtyczek i gniazdek do ładowania pojazdów elektrycznych Sprzęt do testowania wyginania kabli:
Próbki i ograniczenia: Interfejsy do ładowania pojazdów elektrycznych, przemysłowe gniazda wtykowe i złącza
Cel testu: Służy do testu części połączenia zginania części „wytrzymałości mechanicznej” kabla przyłączeniowego zasilania wtyczki i gniazda pojazdu ładującego
Zasada testu: Wykorzystuje serwosilnik do napędzania stołu obrotowego w celu napędzania przedmiotu obrabianego w lewo i w prawo i automatycznie zatrzymuje się po osiągnięciu określonej liczby razy.
Struktura: Sprzęt jest napędzany przez serwomotor, a wielkogabarytowa próbka jest instalowana z aluminiową płytą, która może sprawić, że oś obrotu pokrywa się z punktem, w którym elastyczny drut wchodzi do urządzenia tak bardzo, jak to możliwe, gdy próbka jest zaciśnięta , tak aby osiągnąć minimalne boczne przemieszczenie giętkiego drutu i obciążenia.
Zasilanie: AC220V±10%/50-60Hz, moc 3KW
Wymiary: około W1900 * D850 * H1620mm;waga: około 250kg
Parametry techniczne urządzeń do testowania wyginania kabli i gniazdek elektrycznych pojazdów:
| Stacje testowe | 3 stacje |
| Metoda sterowania elektrycznego | Inteligentne zintegrowane sterowanie PLC, 7-calowy interfejs dotykowy człowiek-maszyna |
| Tryb jazdy | Napęd serwomotoru |
| Metoda mocowania preparatu | Mocowanie mechaniczne, regulowana pozycja punktu mocowania |
| Kąt zgięcia | 0-360 ° można dowolnie regulować (domyślnie ± 45 °) |
| Szybkość zginania | 0-60 razy/min, można ustawić |
| Czasy gięcia | Można ustawić 0 ~ 999999, domyślnie jest to 20000 razy |
| Waga ładunku | 20N, 25N, 50N, 75N, 100N |
| Załaduj moc | Zewnętrzna, opcjonalna szafa obciążeniowa z regulowanym napięciem między przewodami 0-250V i regulowanym prądem AC0-400A |
| Ocena testu | Sądząc po podanym sygnale, czy prąd przewodzi, czy nie |
