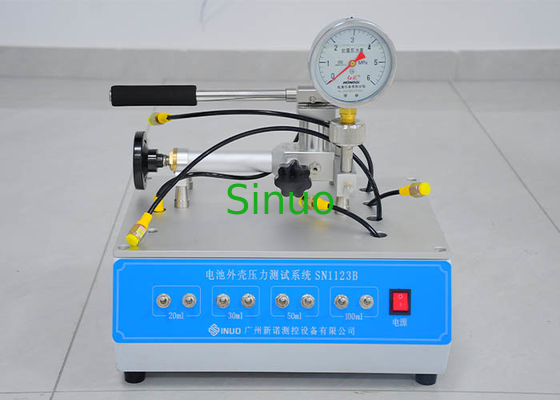

IEC 60335-1 2020 Wersja podręcznika systemu do testowania ciśnienia w obudowie baterii chemicznej
| Test station: | Samotny | Test medium: | Gaz |
| Drive mode: | Ręczna pompa wspomagająca | Control method: | Sterowanie ręczne |
| Sealing joint: | Φ2,85 ± 0,05 mm | Test pressure: | 0,01-2,5 MPa |
| Gas capacity: | 20, 30, 50, 100 ml | Test time: | Można ustawić 0-999999s |
| High Light: | Chemiczny system testowania ciśnienia w obudowie baterii,ręczny system testowania ciśnienia w obudowie baterii |
||
IEC 60335-1: 2020 Chemical Battery Case Pressure Testing System Manual wersja
Przegląd produktu dla systemu badania ciśnienia obudowy akumulatora chemicznego:
Zgodne z normami i klauzulami: IEC 60335-1: 2020- dodatek BB-20.1.
Próbki i ograniczenia: zawiera komórki monolityczne wykorzystujące chemię jonów metalowych.
Celem badania:W celu pomiaru ciśnienia powstałego, gdy obudowa urządzenia zasilanego na bateriach zawierającego baterię monolityczną wykorzystującą chemię jonów metalowych wytrzymuje baterię podczas awarii, oraz sprawdzić wytrzymałość obudowy obudowy akumulatora.
Zasada badania: za pomocą pompy ręcznej w czasie rzeczywistym poddaje się ciśnieniu, monitoruje i przekazuje informacje zwrotne o wartości ciśnienia za pośrednictwem miernika ciśnienia podłączonego do rurociągu,tak, aby ciśnienie początkowe próbki osiągnęło 2070kPa±10%Następnie wstrzyknąć objętość powietrza wymaganą przez normę z otworu o średnicy 2,85 ± 0,05 mm przez mechanizm napełniania powietrzem, a następnie obniżyć ją do 70 kPa w ciągu 30 sekund.
Struktura systemu badań ciśnienia w przypadku akumulatorów chemicznych:
Urządzenie jest sterowane przez ręczną pompę wzmacniającą, która może odczytywać wartość ciśnienia, zwiększać pojemność gazu, regulować ciśnienie badawcze, czas badania itp.Pompa wzmacniająca ręczna i jej urządzenie regulacji ciśnienia mają stabilne działanieDzięki zaletom wielu podobnych produktów w kraju i za granicą jest pierwszym wyborem głównych krajowych instytucji pomiarowych i laboratoriów.
Parametry techniczne dla systemu badania ciśnienia obudowy akumulatora chemicznego:
| Stacja badawcza | 1 stacja |
| Metoda kontroli | sterowanie ręczne, działanie przycisku |
| Tryb jazdy | Prędkość napędu pompy wzmacniającej |
| Środek badawczy | Gaz |
| Ciśnienie badawcze | 0.01-2.5mpa, monitorowanie czujników ciśnienia |
| Pojemność gazu |
20, 30, 50, 100 ml, opcjonalnie
|
| Czas badania | 0-999999 można ustawić |
| Złącze uszczelniające | Jeden zestaw standardowy, otwór Φ2.85±0.05mm |
| Proces badania | Próbka ręcznego załadunku i rozładunku, automatyczny proces wykrywania |
| Środowisko użytkowania | Ciśnienie atmosferyczne 80~106kpa, temperatura otoczenia 5~40°C, wilgotność względna (20~80) %RH, miejsce stosowania: brak gwałtownych wstrząsów, wibracji, zakłóceń elektromagnetycznych, braku pyłu,brak gazów wybuchowych i żrących, dobre rozpraszanie ciepła |
| Wielkość sprzętu | Około 700×500×500 (mm) W×H×D |
| Masa sprzętu | 100 kg |
| Środowisko użytkowania | Zasilanie: AC220V±10%/50-60Hz, środowisko użytkowania: temperatura robocza 0-40°C, wilgotność 30%-90%. |
