Szczegóły Produktu:
Zapłata:
|
Kanały testowe: | 8 kanałów | Metoda kontroli: | Sterowanie PLC |
---|---|---|---|
Napięcie wyjściowe: | Poniżej AC 5V | Prąd wyjściowy: | Max. Maks. 400.0A 400,0 A |
Cykle testowe: | 1 ~ 99999 cykli | Czas na test: | 0,01 ~ 99,99 godzin |
Bieżąca rozdzielczość: | 0,1A | Zakres pomiaru temperatury: | 0~400°C |
High Light: | Złącza pojazdu Sprzęt do testowania wzrostu temperatury,IEC 62196-1 Złącza Sprzęt do testowania wzrostu temperatury |

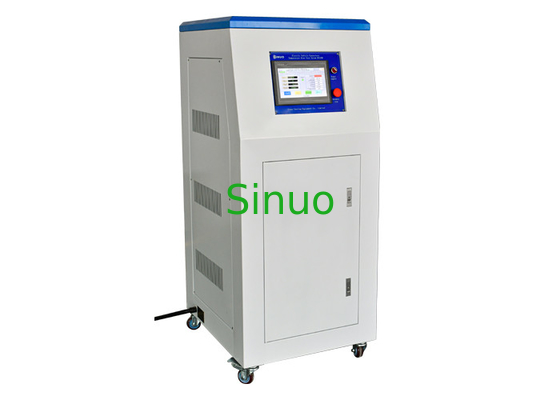

IEC 62196-1: 2020 Urządzenia do testowania wzrostu temperatury złączy pojazdów elektrycznych
Przegląd produktów dla elektrycznych złączy pojazdu Sprzęt do testowania wzrostu temperatury:
Ten system testowania wzrostu temperatury spełnia standardowe wymagania IEC 62196-1: 2020 klauzula 24, IEC 60309-1: 2012 klauzula 22 itd.
Nadaje się do wykrywania testu wzrostu temperatury po tym, jak wtyczka i gniazdo interfejsu stosu ładującego przejdą prąd znamionowy, oraz do oceny nagrzewania powierzchni akcesoriów elektrycznych po podłączeniu prądu obciążenia oraz czy wzrost temperatury terminala spełnia wymagania wymagania normy.
Zasada wyposażenia dla złączy pojazdów elektrycznych Sprzęt do testowania wzrostu temperatury:
System testowania wzrostu temperatury składa się z elektrycznego regulatora napięcia, przetwornika prądu, sterownika programowalnego PLC, czujnika prądu, humanizowanego ekranu dotykowego i ruchomej obudowy.Może stabilnie wyprowadzać prąd testowy i eliminować wpływ na prąd testowy spowodowany wahaniami napięcia zasilania, przewodem łączącym lub prętem miedzianym oraz wartością rezystancji próbki i poprawiać dokładność wyniku testu .Zasilacz ma funkcje niskiej straty, wysokiej wydajności, łatwej obsługi, pełnej kontroli i wykrywania.Ekran dotykowy może wyświetlać aktualną wartość i wartości temperatury każdego punktu pomiaru temperatury w czasie rzeczywistym.Wartość temperatury można rejestrować co 2 sekundy i można wygenerować raport, który można zapisać na dysku flash USB i skopiować do komputera w celu przeglądania i drukowania.
Parametry techniczne urządzeń do testowania wzrostu temperatury złączy pojazdów elektrycznych:
Punkt pomiaru temperatury | 8 kanałów |
Metoda operacji | Kolorowy humanizowany interfejs dotykowy |
Wyjściowy stały regulowany prąd | AC 0,50 ~ 50,00 ~ 400,0 A (poziom 1, można ustawić) |
Tryb prądu wyjściowego | Ciągły/przerywany |
Napięcie wyjściowe testu obciążenia | Poniżej AC 5V |
Bieżąca rozdzielczość | 0,1A |
Dokładność amperomierza | ±1% ±3 bajty |
Dokładność woltomierza | ±1% ±3 bajty |
Czas testu trybu ciągłego | 0,01 ~ 99,99 godzin |
Czas testu trybu przerywanego | 0,01 ~ 99,99 godzin |
Cykle testowe w trybie przerywanym | 1 ~ 99999 cykli, automatyczne wyłączanie, gdy cykle testowe osiągną ustawioną wartość |
Zakres pomiaru temperatury | 0~400°C, dokładność odczytu 0,3% + 1°C;rozdzielczość: 0,1°C |
Akwizycja danych o temperaturze | Skonfiguruj interfejs komunikacyjny RS232 i interfejs zapisu danych |
Szybkość skanowania temperatury | 1 do 255 sekund dla wszystkich kanałów |
Zapis danych temperatury | Dane mogą być przechowywane na dysku U |
Termopara do pomiaru temperatury | Amerykańska termopara z filamentem Omega T-type 30AWG, długość 2 metry, łącznie 8 sztuk |
Zasilacz | Jednofazowy AC220V±10%, 50/60Hz, 3KVA |
Wyposażenie Wymiary i waga | Około.dł. 800 mm* szer. 680 mm* wys. 1610 mm, 125 kg |
