IEC 60309-1 Sprzęt do testowania zginania kabla interfejsu ładowania pojazdu z obciążeniem

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Obudowa ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	1 zestaw na miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SNQC1009

stacja testowa:

Jedna stacja

Metoda kontroli:

Sterowanie PLC

Tryb jazdy:

Siłownik

Metoda mocowania:

Mocowanie mechaniczne

Kąt zginania:

0-360°, regulowany

Szybkość zginania:

0-60 cykli/min

Cykle wyginania:

Można ustawić 0~999999

Wagi ładunku:

20N, 25N, 50N, 75N, 100N

Podkreślić:

Sprzęt do testowania zginania kabli interfejsu ładowania

sprzęt do testowania zginania IEC 60309-1

Opis produktu

IEC 60309-1 Sprzęt do testowania zginania kabla interfejsu ładowania pojazdu z obciążeniem

Przegląd produktów dla urządzeń do testowania zginania kabla interfejsu ładowania pojazdu:

Urządzenie do badania elastyczności zostało zaprojektowane i wyprodukowane zgodnie z wymaganiami normy IEC62196-1: 2020, punkt 26.4, rysunek 20, IEC60309-1: 2012, punkt 24.4, rysunek 9 itd. Służy do przeprowadzania testu zginania obciążenia mechanicznego wtyczek pojazdu, gniazda -gniazdka i łączniki akcesoria, których nie można wymieniać.

Sprzęt przyjmuje sterowanie PLC i jest obsługiwany przez 7-calowy kolorowy interfejs człowiek-maszyna, wykorzystuje serwomotor do kontrolowania kąta zginania.Kąt zginania, prędkość zginania i cykle testowe można ustawić na ekranie dotykowym.Test przeprowadzany jest automatycznie zgodnie z ustawionymi parametrami.Gdy czasy testów osiągną ustawioną liczbę czasów testów, urządzenie automatycznie zatrzyma się i wyemituje monit o sygnał zakończenia testu.Sprzęt testowy ma zalety precyzyjnego wyświetlacza cyfrowego, wysokowydajnej cyfrowej konwersji częstotliwości, precyzyjnej regulacji prędkości, sześciocyfrowego ustawienia pamięci, wielofunkcyjnego urządzenia modułowego, obracającego się narzędzia pomiarowego do centrowania środka i wbudowanego obciążenia, które może dostarczyć napięcie obciążenia do testowania próbki podczas testu.

Parametry techniczne sprzętu do testowania zginania kabla interfejsu ładowania pojazdu:

Stacja testowa	Pojedynczy
Metoda sterowania elektrycznego	Inteligentne zintegrowane sterowanie PLC, 7-calowy humanizowany interfejs dotykowy
Tryb jazdy	Siłownik
Metoda mocowania próbki	Mocowanie mechaniczne, położenie punktu mocowania jest regulowane
Kąt zginania	0-360° można dowolnie regulować (domyślnie 90°, 45° po obu stronach pionu)
Szybkość zginania	0-60 cykli / min, można ustawić
Cykle wyginania	Można ustawić 0 ~ 999999, domyślnie 20000 cykli
Wagi ładunku	20N, 25N, 50N, 75N, 100N
Załaduj moc	Wbudowany, z regulacją napięcia między przewodami 0-250V i prądem AC0-400A regulowanym
Wyrok testowy	Sądząc po sygnałach podawanych, czy prąd jest przewodzony, czy nie
Wymiary i waga sprzętu	L 850mm * W 800mm * H 1500mm, cała maszyna to około 200Kg
Zasilacz	Trójfazowy AC380V±10%, 50Hz/60Hz

Typowe usterki i sposoby postępowania w przypadku sprzętu do testowania zginania kabla interfejsu ładowania pojazdu:

NIE.	Wada	Powód	Leczenie
1	Włącz przełącznik POWER, ale kontrolka się nie włącza	Zewnętrzne źródło zasilania nie jest podłączone	Proszę podłączyć do zewnętrznego źródła zasilania
		Bezpiecznik jest uszkodzony	Znajdź przyczynę i wymień bezpiecznik.
		Uszkodzona kontrolka	Wymień światło
2	Włącz przełącznik POWER, ekran dotykowy nie działa	Wystąpił problem z wewnętrznym zasilaczem DC24V	Wymień zasilacz DC24V
2	Włącz przełącznik POWER, ekran dotykowy nie działa	Uszkodzony ekran dotykowy	Wymień ekran dotykowy
3	Ekran dotykowy brak reakcji	Luźne połączenie z PLC	Na nowo połączyć
3	Ekran dotykowy brak reakcji	Uszkodzony ekran dotykowy	Wymień ekran dotykowy
4	Zasilanie obciążenia brak zasilania	Uszkodzone gniazdo ładowania	Wymień gniazdo
4	Zasilanie obciążenia brak zasilania	Bezpiecznik jest uszkodzony	Wymienić bezpiecznik
5	Naciśnij przycisk Start, ale urządzenie nie działa.	Wyświetlana wartość i wstępnie ustawiona wartość czasu testu są takie same	Naciśnij Licznik wyczyszczony
		Przycisk E-STOP nie jest resetowany	Zwolnij przycisk ZATRZYMANIA AWARYJNEGO
		W maszynie znajduje się obcy przedmiot, maszyna jest zablokowana	Usuń obcy przedmiot
		Nie jest w trybie autotestu	naciśnij przycisk Start
		Poluzowane połączenie z silnikiem	Na nowo połączyć
		Nie w pozycji startowej	Naprowadzający na cel
6	Silnik obraca się, ale manipulator się nie obraca	Sprawdź, czy złącze wału wyjściowego silnika nie jest luźne	Na nowo połączyć
6	Silnik obraca się, ale manipulator się nie obraca	Sprawdź, czy pasek napędowy nie jest zerwany lub zbyt luźny	Wymień pasek napędowy
7	Hałas	Niska lub zbyt wysoka prędkość obrotowa	Zresetuj prędkość
7	Hałas	Poluzowane połączenie z silnikiem	Na nowo połączyć

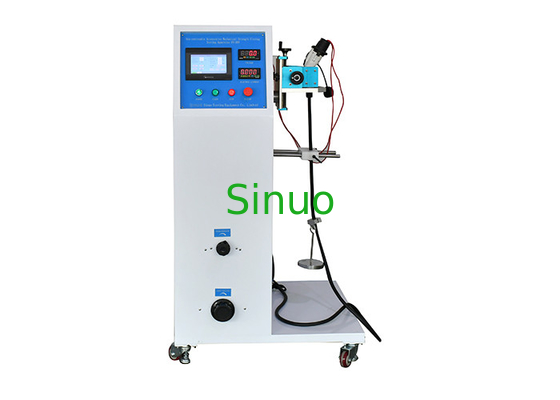

IEC 60309-1 Sprzęt do testowania zginania kabla interfejsu ładowania pojazdu z obciążeniem 0

IEC 60309-1 Sprzęt do testowania zginania kabla interfejsu ładowania pojazdu z obciążeniem 1

IEC 60309-1 Sprzęt do testowania zginania kabla interfejsu ładowania pojazdu z obciążeniem 2
