| MOQ: | 1 zestaw |
| Cena £: | Negotiable |
| Standardowe Opakowanie: | Obudowa ze sklejki |
| Okres dostawy: | 30 dni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 5 zestawów / miesiąc |
IEC60068-2 Komora do badań środowiskowych o stałej temperaturze i wilgotności 60m³
Normy dotyczące komory do badań środowiskowych o stałej temperaturze i wilgotności 60m³:
IEC60068-2-78:2012 „Badania środowiskowe — część 2-78: Testy — Kabina testowa: Wilgotne ciepło, stan ustalony, IDT”
IEC60068-2-30:2005 „Badania środowiskowe-Część 2-30: Testy-Test Db: Wilgotne ciepło, cykliczne (cykl 12h + 12h), IDT”
IEC60068-2-2:2007 „Badania środowiskowe — Część 2-1: Testy — Test B — Ciepło suche, IDT”
IEC60068-2-1:2007 „Badania środowiskowe – Część 2-1: Testy – Test A: Zimno, IDT”

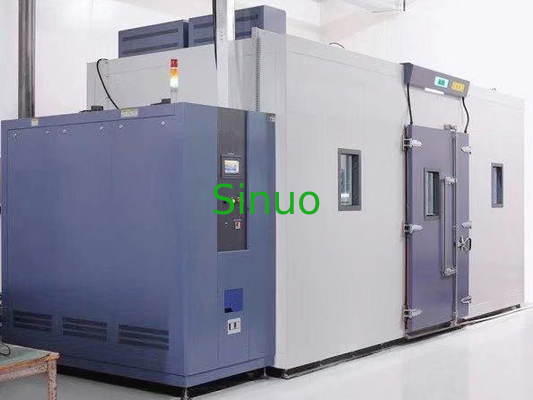

Przegląd produktów do komory do badań środowiskowych o stałej temperaturze i wilgotności 60m³:
Ta komora testowa symuluje zmienne środowisko temperatury i wilgotności dla produktów lub materiałów.Jest szeroko stosowany w teście zdolności adaptacyjnych urządzeń elektrycznych, elektronicznych, przyrządów i mierników oraz innych części produktów w warunkach wysokiej i niskiej temperatury oraz wilgotnego środowiska podczas przechowywania, transportu i użytkowania, w celu określenia zdolności dostosowania temperatur powyższych produktów lub materiałów do wysokich i niska temperatura i wilgotne środowisko, szczególnie w przypadku zmian elektryfikacji produktu w działaniu i właściwościach mechanicznych.
Parametr techniczny komory do badań środowiskowych o stałej temperaturze i wilgotności 60m³:
| 1. Nazwa produktu | Komora do testowania stałej temperatury i wilgotności |
| Tryb | SN886-60m3 |
| 2. Obowiązujące instrukcje | |
| 2.1.Obowiązujący zakres | To urządzenie nadaje się do testów niezawodności symulacji środowiskowych różnych produktów elektrycznych i elektronicznych oraz innych produktów, części i materiałów, takich jak stała wysoka i niska temperatura, stopniowa zmiana i testy cykliczne. |
| 2.2.Ograniczenia testów bezpieczeństwa |
A) Badanie i przechowywanie próbek substancji łatwopalnych, wybuchowych i lotnych B) Badanie próbek substancji żrących, badanie i przechowywanie próbek biologicznych C) Badanie i przechowywanie próbek źródeł silnej emisji elektromagnetycznej |
| 3. Objętość i rozmiar | |
| 3.1.Efektywna objętość | 60m³ |
| 3.2.Wewnętrzny rozmiar pudełka | Szer.5000 mm * D4000 mm * W3000 mm |
| 3.3.Rozmiar pudełka zewnętrznego |
Około W5700 mm * D5000 mm * H3200 mm (z wyłączeniem rozmiaru jednostki) Przypomnienie: proszę odnieść się do ostatecznego projektu i potwierdzić trzy widoki wymiarów zewnętrznych |
| 4. Wydajność | |
| 4.1.Metoda chłodzenia | Chłodzenie wodne |
| 4.2.Zakres temperatury | -50°～ 80℃ |
| 4.3.Zakres wilgotności | 30%-98% wilgotności względnej |
| 4.4.Wahania temperatury/wilgotności | ±2℃ / ±2,0% wilgotności względnej |
| 4.5.Dokładność rozdzielczości temperatury | 0,01 ℃ |
| 4.6.Dokładność rozdzielczości wilgotności | 0,01RH |
| 4.7.Jednorodność temperatury | ≤2℃ |
| 4.8.Jednorodność wilgotności | < 75% wilgotności względnej: ±3% wilgotności względnej;>75%RH±5%RH |
| 4.9.Czas ogrzewania | RT～80℃≤90min |
| 4.10.Czas chłodzenia | RT～-50℃≤130min |
| 4.11.Przeregulowanie wzrostu i spadku temperatury | ≤±1℃ |
| 4.12.Sytuacja obciążenia | 4KW (zdolność generowania ciepła próbki) |
| 4.14.Normy testowe |
IEC60068-2-1:2007 „Badania środowiskowe – Część 2-1: Testy – Test A: Zimno, IDT” IEC60068-2-2:2007 „Badania środowiskowe — Część 2-1: Testy — Test B — Ciepło suche, IDT” IEC60068-2-78:2012 „Badania środowiskowe — część 2-78: Testy — Kabina testowa: Wilgotne ciepło, stan ustalony, IDT” IEC60068-2-30:2005 „Badania środowiskowe-Część 2-30: Testy-Test Db: Wilgotne ciepło, cykliczne (cykl 12h+12h), IDT” |

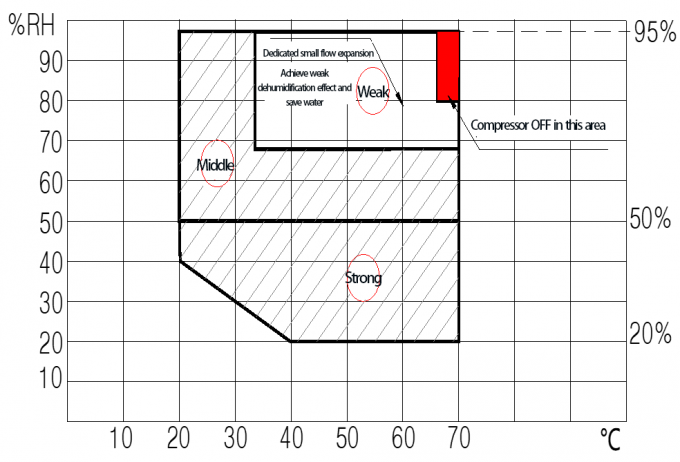

| 4.15.Schematyczny wykres temperatury i wilgotności |
PS: Standardowa wilgotność 20% ~ 95% HR |
| 5. Struktura i materiał | |
| 5.1 Materiał pudełka zewnętrznego | Zastosuj zaawansowaną niestatyczną farbę nano do pieczenia na zimno i na gorąco |
| 5.2.Materiał pudełka wewnętrznego | Płyta ze stali nierdzewnej SUS304 |
| 5.3.Materiały termoizolacyjne | Wysokotemperaturowa i ognioodporna sztywna pianka poliuretanowa |
| 5.4.Listwa uszczelniająca ościeżnicy | Pasek uszczelniający z gumy silikonowej |
| 5.5.Drzwi komory | Drzwi dwuskrzydłowe otwierane na zewnątrz, ościeżnica i krawędź płyciny wyposażone w grzałki elektryczne oraz rynnę przelewową |
| 5.6.Okno obserwacyjne z ogrzewaniem elektrycznym |
Ilość: 2 Lokalizacja: Na drzwiach pokoju testowego (lub w miejscu wskazanym przez klienta) Forma: 3-warstwowe szkło wzmocnione próżniowo z wbudowanym elementem grzejnym zapobiegającym parowaniu |
| 5.7.Oświetlenie | Energooszczędna lampa przeciwwybuchowa odporna na wysokie i niskie temperatury |
| 5.8.Port wyrównania ciśnienia | Cały stop aluminium z linią zapobiegającą poceniu się 4 zestawy samoresetujących się okien ciśnieniowych |
| 5.9.Obciążenie | Obciążenie laboratorium: 1000KG |
| 5.10.Próbka otworu |
Otwór o średnicy φ100mm na lewej bocznej ściance komory wyposażony w gumowy zaślepkę izolacyjną i jednocześnie gumową osłonę.
|

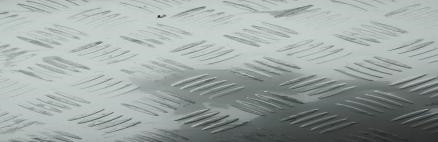

| 5.11.Podłoga antypoślizgowa |
Podłoga ma antypoślizgową konstrukcję ze stali nierdzewnej o grubości 4,0 mm, aby zapobiec obrażeniom personelu podczas operacji wewnętrznych.
|
| 5.12 Drenaż |
Podłogę zaprojektowano ze zbiornikiem odpływowym,
a komora testowa nie ma wody w środku po zakończeniu testu wysokiej temperatury i wilgotności
|
| 5.13 Miseczka na stopy |
Podnóżek skrzynki elektrycznej przyjmuje podkładkę z żelu krzemionkowego, która pochłania wstrząsy i chroni sprężarkę oraz spawanie rur miedzianych
|
| 5.15.Hałas całej maszyny | ≦80dB |
| 6. Klimatyzacja | |
| 6.1.Metoda stałej temperatury | Zastosuj metodę zimnej równowagi |
| 6.2.Zasada działania oszczędzania energii |
Konwencjonalna metoda stałej wilgotności:Gdy rzeczywista temperatura osiągnie ustawioną temperaturę, wydajność chłodnicza sprężarki pozostaje niezmieniona, a metoda ogrzewania służy do kompensacji wydajności chłodniczej sprężarki w celu osiągnięcia równowagi temperaturowej w skrzyni. Metoda zimnego bilansu:Gdy rzeczywista temperatura osiągnie ustawioną wartość, wyjście zimnego elektrozaworu jest kontrolowane przez regulator PID, a temperatura w skrzynce jest równoważona przez kontrolowane wyjście chłodzenia.W porównaniu z konwencjonalną metodą ze stałą wilgotnością, moc grzewcza jest zmniejszona, aby stworzyć całe urządzenie. W porównaniu z konwencjonalną metodą, sprzęt może osiągnąć 40% oszczędności energii |
| 6.3.Metoda chłodzenia powietrzem | Kaskadowe chłodzenie sprężarkowe |
| 6.4.Silnik obiegowy | Tajwański silnik indukcyjny niskiego napięcia Tatung |
| 6.5.Czujnik |
Z czujnikiem pomiaru temperatury i wilgotności oraz kontrolerem Platynowy czujnik rezystancyjny PT100 |
| 6.6.Koło wiatru | Wieloskrzydłowy wentylator odśrodkowy obiegowy, łopatka ze stopu aluminium odporna na wysokie i niskie temperatury |
| 7. System chłodzenia | |
| 7.1.Metoda chłodzenia | Oryginalna importowana, cicha, kaskadowa sprężarka o wysokiej wydajności i oszczędności energii |
| 7.2.Kompresor |
Oryginalna importowana niemiecka sprężarka półhermetyczna Bitzer. 2 zestawy sprężarek 10HP
|
| 7.3.Chłodziwo |
Ochrona środowiska bez fluoru HFC404A (Honeywell) i czynnik chłodniczy DuPont R23
|
| 7.4.Skraplacz |
Wysokowydajny typ płaszczowo-rurowy (chłodzenie wodą)
Wyposażony w wieżę wodną chłodzącą (znanej marki) i rurociąg
|
| 7,5.Parownik |
Wysokowydajny wielosekcyjny parownik lamelowy z membraną hydrofilową (pogrubione lamelki)
|
| 7.6.Separator oleju |
Emerson AW
|
| 7.7.Zawór rozprężny |
Termiczny zawór rozprężny Danfoss
|
| 7.8.Zawór elektromagnetyczny |
Japonia Saginomiya i Danfoss
|
| 7.9.Inne akcesoria |
Wszystkie wysokiej jakości produkty pierwszej międzynarodowej marki (na zdjęciu po prawej: filtr osuszający)
|
| 7.10.Osuszanie |
Zamrażanie i osuszanie przez układ chłodniczy (powietrze w skrzyni przechodzi przez parownik poniżej temperatury punktu rosy i wytrąca się woda).
*Wybierz żebra parownika z hydrofilową obróbką membranową, lepszą wydajność osuszania, ponieważ napięcie wody aluminiowych żeberek z hydrofilową membraną jest małe, kropelki wody z kondensacji powietrza łatwo się zsuwają i nie jest łatwo wytworzyć przeszkodę mostki wodne w szczelinie żeber.W ten sposób znacznie poprawiając wydajność osuszania! |
| 8. System ogrzewania i nawilżania | |
| 8.1.Metoda ogrzewania | Ogrzewanie elektryczne |
| 8.2.Metoda dostarczania pary | Otwarty wtrysk bezpośredni, wnętrze generatora jest bezpośrednio połączone z komorą testową, utrzymując ciśnienie wewnętrzne bliskie zeru |
| 8.3.Rurka grzewcza |
Elektryczna rura grzejna ze stopu niklowo-chromowego ze stali nierdzewnej, konstrukcja antyadhezyjna rury grzewczej, połączenie grzejnika, stosowany jest drut żaroodporny, grzejnik jest umieszczony w kanale powietrza obiegowego na górze pudełka, a wokół niego dodawane są materiały ognioodporne i termoizolacyjne
|
| 8.4.Rurka nawilżająca |
A) Cylinder nawilżający (metoda bojlera) służy do nawilżania, które jest szybsze niż tradycyjne nawilżanie powierzchniowe (typu miski wodnej) i zapewnia większą dokładność sterowania. W pudełku Nie powoduje zanieczyszczeń, takich jak kamień, ma dobrą wydajność przy niskiej wilgotności i jest łatwy do czyszczenia. B) Rura nawilżająca ma bezszwową obudowę ze stali nierdzewnej, rezystancja izolacji jest większa niż 50MΩ i ma kontroler zapobiegający oparzeniom na sucho C) Cylinder nawilżający jest wykonany ze stali nierdzewnej i posiada okienko do obserwacji poziomu wody. D) Niska temperatura z suchym powietrzem
|
| 8.5.Metoda kontroli |
Bezkontaktowe sterowanie sygnałem wyjściowym sterownika osiąga wysoką precyzję dzięki przekaźnikowi półprzewodnikowemu SSR Bezkontaktowe sterowanie przełącznikiem |
| 8.6.Kocioł nawilżający | Zainstalowany w maszynowni |
| 8.7.Uzdatnianie wody nawilżającej | Wyposażony w dedykowane urządzenie do zmiękczania wody, które może skutecznie usuwać zanieczyszczenia z wody (1 zestaw urządzenia do odzyskiwania czystej wody, z filtrem z węglem aktywnym do filtrowania zanieczyszczeń wody). |
| 9. Układ sterowania | |
| 9.1.Kontroler | Kontroler posiada wyświetlacz w języku angielskim, funkcję autodiagnostyki, podpowiada przyczynę awarii i metodę leczenia oraz rejestruje dane testowe i proces |
| 9.2.Interfejs dialogowy | Przemysłowa architektura sterowania z ekranem dotykowym Kolorowy wyświetlacz LCD, tryb dialogu menu w języku angielskim |
| 9.3.Dokładność ustawienia | Temperatura 0,1 ℃, czas 0,1 minuty, wilgotność 1% RH |
| 9.4.Wejście temperatury | Czujnik o wysokiej precyzji |
| 9.5.Wejście wilgotności | Precyzyjny elektrostatyczny czujnik pojemnościowy wilgotności |
| 9.6.Metoda kontroli | Regulacja PID |
| 9.7.Tryb działania | Tryb pracy programowej, tryb pracy stałowartościowej, tryb pracy rozruchu czasowego |
| 9.8.Pojemność systemu | 1000 grup programów * 100 segmentów na grupę (1000 razy można cyklować oddzielnie), liczbę segmentów wymaganych przez każdą grupę programów można dowolnie podzielić, a każdą grupę programów można dowolnie łączyć ze sobą |
| 9.9.Wyświetlanie danych testowych | Ustawiona temperatura, zmierzona temperatura, całkowity czas pracy, czas pracy segmentu, pozostały czas segmentu, stan ogrzewania, czas kalendarzowy itp. |
| 9.10.Wbudowana funkcja PLC | Może bezpośrednio sterować każdą częścią wykonawczą, a operacja logiczna jest zakończona przez oprogramowanie PLC |
| 9.11.Automatyczny dobór warunków pracy lodówki | Zgodnie z różnymi warunkami testowymi automatycznie wybierz stan pracy lodówki |
| 9.12.Interfejs komunikacyjny | Wyposażony w interfejs RS485, może być podłączony do zewnętrznego komputera w celu zdalnej kontroli temperatury i posiada funkcję zdalnej diagnostyki komputera.Może regulować i monitorować działanie sprzętu, programów, instrukcji i oprogramowania za pośrednictwem sieci Inter. |
| 10. Główne elementy obwodu sterowania |
Głównymi elementami obwodu sterującego są wszystkie marki wysokiej jakości
|
| 11. Funkcja ochrony bezpieczeństwa |
1. Przetestuj zabezpieczenie przed przegrzaniem produktu (niezależne) 2. Bez wyłącznika zabezpieczającego bezpiecznik 3. Wyłącznik zabezpieczający przed przegrzaniem grzałki 4. Sprężarka jest przeciążona i przegrzana 5. Zabezpieczenie wysokiego i niskiego ciśnienia sprężarki 6. Zabezpieczenie nadprądowe systemu 7. Sterownik sam zdiagnozuje usterkę i wyświetli ją 8. Ciśnienie wody chłodzącej jest zbyt niskim zabezpieczeniem 9. Zabezpieczenie przed wyciekiem, zabezpieczenie przed zwarciem, zabezpieczenie przed niewłaściwą fazą/utratą fazy, zabezpieczenie przed przeciążeniem wentylatora, niezależne zabezpieczenie przed przegrzaniem, zabezpieczenie przed niedoborem wody, zabezpieczenie przed przecięciem wody, wskazanie pracy, alarm dźwiękowy i świetlny, automatyczne wyłączanie zasilania po alarmie itp. |
| 12. Warunki użytkowania |
1. Temperatura otoczenia: -5 ℃ ~ + 28 ℃; 2. Wilgotność względna: ≤85% RH; 3. Ciśnienie atmosferyczne: 80kPa ~ 106kPa 4. Brak silnych wibracji wokół 5. Zasilanie sprzętu: (należy pamiętać, że zasilacz testowy nie jest dołączony) 5.1 Podłączyć do zasilania 380V AC (±10%), przewód trójfazowy + przewód ochronny, rezystancja uziemienia ≤ 4Ω; 5.2 Całkowita moc: około 30KW 5.3 maksymalny prąd roboczy: około 70A |
