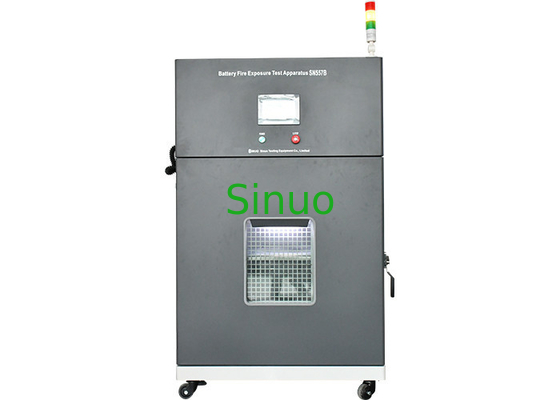

UL 1642 RYS. 20.1 Jednostanowiskowy tester narażenia na ogień z baterią litową
Podstawowe właściwości
Miejsce pochodzenia:
Chiny
Nazwa marki:
Sinuo
Orzecznictwo:
Calibration Certificate (Cost Additional)
Numer modelu:
SN557B
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
Customized
Warunki płatności:
T/T
Możliwość zaopatrzenia:
20 ZESTAWÓW miesięcznie
Dane techniczne
| Applied standard: | UL2054, UL 1642, GB 31241 itp. | Testing Hole Diameter: | 102 MM |
| Testing Bar Diameter: | 1/4 cala (6,4 mm) × 12 cali (305 mm) | Number of station: | 1 stacja |
| Burner: | Palnik Bunsena | Flame Height: | 10 ~ 75 ± 2 mm można regulować |
| Fire Ignition Device: | Automatyczny zapłon ognia | Flame Applicate Time: | 99H59M59,9S±0,1s |
| High Light: | Tester narażenia na ogień z baterią litową,tester narażenia na ogień z pojedynczą stacją |
||
Opis produktu
UL 1642 RYS.20.1 Jednostanowiskowy tester narażenia na ogień z baterią litową
Przegląd:
To urządzenie jest zgodne z UL2054 Artykuł 22 (Rysunek 22.1), UL 1642-2009 Artykuł 20 (Rysunek 20.1), GB 31241-2014 Artykuł 7.9 (Rysunek E.2).
Tester ekspozycji baterii na ogień jest niezbędnym wyposażeniem testowym dla producentów baterii i działów kontroli jakości.Sprzęt charakteryzuje się łatwą obsługą, bezpieczeństwem i niezawodnością oraz dużą precyzją.Jest to idealne urządzenie testowe do testu spalania i wyrzucania akumulatora.
Parametry techniczne:
|
1
|
Limity próbek
|
Ten sprzęt testowy jest zabroniony
Testowanie lub przechowywanie próbek biologicznych
Badanie lub przechowywanie próbek silnych źródeł emisji elektromagnetycznej
Badanie lub przechowywanie próbek substancji radioaktywnych
Badanie lub przechowywanie próbek silnie toksycznych substancji
Testowanie lub przechowywanie próbek, które mogą wytwarzać takie substancje lub przedmioty podczas testowania lub przechowywania
|
|
|
2
|
Liczba stacji
|
1 stacja
|
|
|
3
|
Palnik
|
Palnik Bunsena, średnica wewnętrzna rury 0,375 cala (9,5 mm)
|
|
|
4
|
Czas zastosowania płomienia
|
99H59M59.9S±0.1s
|
|
|
5
|
Wysokość płomienia
|
10 ~ 75 ± 2 mm można regulować
|
|
|
6
|
Testowanie średnicy otworu
|
102 mm
|
|
|
7
|
Urządzenie zapalające ogień
|
Automatyczny zapłon ognia
|
|
|
8
|
Schemat ideowy palnika i elektrycznego urządzenia przeciwpożarowego
|
|
|
|
10
|
Testowanie średnicy pręta
|
1/4 cala (6,4 mm) × 12 cali (305 mm)
|
|
|
11
|
Szerokość okładki testowej
|
24 cale (610 mm) × 12 cali (305 mm), ośmiokątny
|
|
|
12
|
Wysokość okładki testowej
|
12 cali (305 mm)
|
|
|
13
|
Testowanie średnicy siatki aluminiowej
|
0,010 cala (0,25 mm) 16 otworów × 16 otworów
|
|
|
14
|
Ośmiokątna siatka ze stali nierdzewnej
|
Odległość między sobą 2 stopy (610 mm), ośmiokątna wysokość osłony netto 1 stopa (305 mm)
|
|
|
15
|
Ekran
|
150 × 150 mm (wykonane z siatki drucianej z 20 otworami na stopę lub drutu stalowego 0,017 cala / 0,43 mm), Maksymalne obciążenie: 5 kg
|
|
|
16
|
Standardowy rysunek
Ośmiostronna okładka
|
|
|
|
17
|
Fizyczny obraz dla
Ośmiostronna okładka
|
|
|
|
18
|
Zapotrzebowanie na spalanie gazu
|
Gaz płynny o wysokiej czystości (powinien być przygotowany przez Klienta)
|
|
|
19
|
System sterowania
|
Oferowany jest PLC i pilot zdalnego sterowania, cała procedura testowa jest w pełni automatyczna
|
|
|
20
|
Sposób wyświetlania i obsługi
|
Ekran dotykowy
|
|
|
21
|
Monitor wideo
|
Marka
|
MI
|
|
Model
|
MJSXJ09CM
|
||
|
Rozmiar
|
115*78*78mm
|
||
|
Rezolucja
|
1296P (3 megapiksele)
|
||
|
Kąt widzenia
|
W poziomie 360° W pionie 108°
|
||
|
Sterowanie PTZ
|
Kontrola aplikacji (poziomo + pionowo)
|
||
|
Nocny targ w pełnym kolorze
|
Niski poziom światła w pełnym kolorze
|
||
|
Noktowizor na podczerwień
|
Wsparcie
|
||
|
Dwukierunkowy głos
|
Wsparcie
|
||
|
Funkcja śledzenia
|
Wsparcie
|
||
|
Metoda instalacji
|
położyć płasko/do góry nogami/zamontowane z boku
|
||
|
kanał Wi-Fi
|
2,4 GHz
|
||
|
Składowanie
|
Chodź z kartą microSD 32G
|
||
|
22
|
Rozmiar wewnętrzny
|
Szer.800XD700XW700 mm
|
|
|
23
|
Wymiar ogólny
|
W1000XD900XW1620 mm
|
|
|
24
|
Okno obserwacyjne
|
430 X 350 mm (szkło przeciwwybuchowe hartowane o grubości 20 mm), z siatką przeciwwybuchową
|
|
|
25
|
Materiał komory wewnętrznej
|
Stal nierdzewna SUS304
|
|
|
25
|
Materiał komory zewnętrznej
|
Malowane proszkowo na zimno
|
|
|
26
|
Odciąg dymu
|
Φ 150mm z tyłu
|
|
|
27
|
Spód
|
Zainstalowany z uniwersalnymi kołami
|
|
|
28
|
Port nadmiarowy ciśnienia
|
Komora testowa z urządzeniem odciążającym, gdy ciśnienie w komorze zostanie ustawione, samoczynnie otwórz otwór odciążający, aby uwolnić ciśnienie z komory
|
|
Cechy:
PLC i ekran dotykowy służą do sterowania i obsługi.
Port wydechowy otwiera się automatycznie, gdy pojawia się alarm dymu, a port wydechowy zamyka się z opóźnieniem, gdy nie ma dymu.
Alarm nieudanego zapłonu i odcięcie źródła pary.
Wbudowany oświetlacz, poprzez odbicie zewnętrzne, aby zapewnić żywotność i bezpieczeństwo oświetlacza itp.
Kamera wysokiej rozdzielczości i okno wizualizacji umożliwiają operatorowi wyraźną obserwację zmian mierzonego obiektu w eksperymencie.
Przyjęcie szkła przeciwwybuchowego ze stalową siatką dla podwójnej ochrony.
Kontrolowana za pomocą pilota, najdłuższa odległość może wynosić do 10 metrów.
Procedury testowe:
Umieść komorę testową na płaskiej powierzchni i przykryj ją pokrywką z otworem o średnicy 4 cali pośrodku.Pokrywa jest wykonana z siatki drucianej lub drutu 0,017 cala (0,43 mm) z 20 otworami na stopę.Wokół próbki umieszcza się 8-boczny ekran o szerokości 2 stóp (610 mm) i wysokości 1 stopy (305 mm).Siatka druciana składa się z 0,010 cala (0,25-milimetr) drutu z 16-18 drutami na cal.Próbkę umieszcza się na siatce drucianej, zakrywającej otwór w środku stołu, a następnie ogrzewa do momentu wybuchu próbki lub jest zniszczony.Zawór bezpieczeństwa jest ustawiony równolegle do płótna azbestowego.
AKCEPTACJA: Eksplodowana komórka nie przebiła częściowo ekranu i komórka nie wystawała częściowo ani całkowicie przez ekran.
