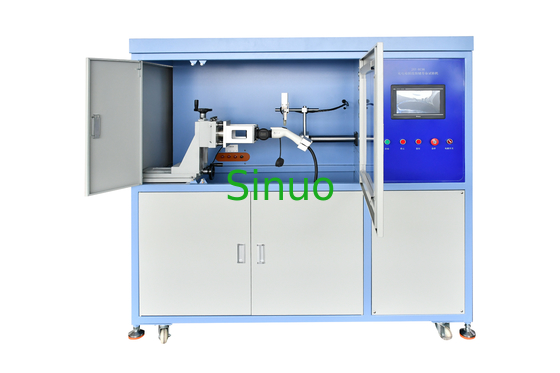

IEC60309-1 Połączenia i wtyczki pojazdów Sprzęt do badania zdolności do złamania pojazdów
| Linear stroke: | 0-100mm | Applied standard: | IEC IEC60309-1 |
| Drive mode: | Napęd serwomotoru | Applied clause: | Klauzula 20 i 21 |
| Test station: | Pojedyncza stacja | Test frequency: | 0-10 cykli/min, można ustawić (3,75 cykli/min = 7,5 skoku/min) |
| Test cycles: | Możliwość ustawienia 0 ~ 999999 cykli | Safety protection: | Ochrona uziemienia, ochrona przed zwarciem |
| High Light: | IEC60309-1 Sprzęt do badań pojazdów,Włącza i wtyczki Sprzęt do badań pojazdów |
||
IEC60309-1 Połączenia i wtyczki pojazdów Sprzęt do badania zdolności do złamania pojazdów
Informacje o produkcie:
Badanie odporności na pęknięcie złączy i wtyczek pojazdu spełnia wymagania norm takich jak normy IEC60309-1 pkt 20 i 21 oraz IEC62196-1 pkt 7.11 i 7.12.
Wykorzystuje się go do weryfikacji, czy akcesoria elektryczne, takie jak interfejsy ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazda i sprzęgła, są odporne na mechaniczne,napięcia elektryczne i termiczne występujące podczas normalnej pracy bez nadmiernego zużycia lub innych szkodliwych skutków.
Parametry techniczne:
|
Stosowana norma |
IEC IEC60309-1 |
|
Zastosowana klauzula |
Artykuły 20 i 21 |
|
Stacja badawcza |
Samotny |
|
Metoda kontroli |
Inteligentne sterowanie zintegrowane z PLC, z kolorowym humanizowanym ekranem dotykowym |
|
Tryb jazdy |
Silnik serwo napędowy |
|
Metoda zaciskania próbki |
mechaniczne zaciskanie, położenie punktu zaciskania może być regulowane wzdłuż 3-osiowego urządzenia |
|
Włókna |
0-100 mm, można ustawić z góry (odległość między wtyczką badawczą a gniazdem badawczym ≥ 50 mm) |
|
Czas prowadzenia |
0-99.9s, można ustawić z góry (kontakt elektryczny powinien utrzymywać się nie dłużej niż 4s, nie krócej niż 2s) |
|
Prędkość wstawiania i oddzielenia |
0-0,85m/s można ustawić wstępnie, domyślnie ((0,8±0,1) m/s) |
|
Częstotliwość badania |
0-10 cykli/min, można ustawić z góry (3,75 cykli/min=7,5 ognia/min) |
|
Cykl badania |
0~999999 cykli, można ustawić z góry |
|
Moc obciążenia |
Zewnętrzne, zapewniające standardowe wymagane napięcie, prąd i współczynnik mocy, szafa obciążeniowa jest opcjonalna |
|
Opcjonalna szafa ładunkowa |
Uwaga: wyłącznie z szafą obciążenia prądu przemiennego, 0-70A, napięcie 0-300V |
|
Zawartość badania |
Badanie zdolności odłączenia sprzęgła/interfejsu ładowania urządzenia Badanie normalnej żywotności sprzęgła/interfejsu ładowania urządzenia |
|
Funkcja wykrywania |
W trakcie badań obciążeniowych można wdrożyć alarmy o otwartym obwodzie i rejestrować cykle w czasie rzeczywistym. |
|
Ochrona bezpieczeństwa |
Ochrona pod ziemią, ochrona przed zwarciem |
