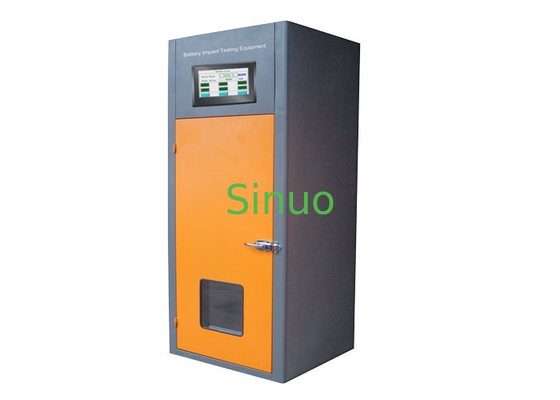

IEC 60086-4 Sprzęt do badań baterii Mechaniczne nadużywanie ogniw cylindrycznych

IEC 60086-4 Sprzęt do badań baterii Mechaniczne nadużywanie ogniw cylindrycznych

Przegląd:

Sprzęt do badań uderzeniowych akumulatorów jest stosowany do testowania bezpieczeństwa akumulatorów z różnych wysokości przy różnych masach i różnych obszarach uderzeń.Akumulatory są kwalifikowane, jeżeli po badaniu uderzeniowym nie wystąpi płomień ani eksplozja.

Zgodność z normami:

Zgodność z normą IEC 60086-4: 2014 Artykuł 6.5.2 Rysunek 3, UL1642:2012 Artykuł 14 Rysunek 14.1, UL 2054, UN38.3, GB/T 18287-2013, GB 31241-2014, GB-31241-2014, QB/T2502 i innych norm.

Parametry techniczne:


Masa uderzenia	90,1 kg
Wysokość uderzenia	0~880 mm (Masę można podnieść na wysokość i uwolnić, aby zapewnić jej uwolnienie bez nachylenia i huśtania się)
Metoda kontroli	Sterowanie ekranem dotykowym PLC+ sterowanie zdalne
Prężnica pręta przejściowego	15.8 mm (Miejsce na centralnej pozycji w kierunku poprzecznym, a ciężki pręt i stalowy pręt są równoległe do dna baterii)
Pokój badawczy	W300 X D300 X H300 mm
Materiał wewnętrzny	SUS 304# ze stali nierdzewnej (tłuszcz 1,0 mm, kompensacja i grubość zewnętrznej komory 80 mm)
Materiał zewnętrzny	Płyty walcowane na zimno (grubość 1,0 mm)
Wylotowe	150 mm, na górnej części tylnej komory
Drzwi komory	Jednostkowe drzwi, okno widokowe, zamek drzwiowy walcowany na zimno
Wielkość okna widzenia	390 x 360 mm (20 mm Dwuwarstwowa szkłowa folia przeciwwybuchowa)
Metoda podnoszenia	Z silnikiem
Powierzchnia uderzeniowa górna/dolna	Płyty stalowe
Wielkość komory	W940 X D780 X H1620 mm
Źródło energii	AC 220V, 60Hz
Władza	2.0KW
Waga brutto	Około 250 kg.
Monitoring ekranu dotykowego




Procedura badania:

Badanie uderzeniowe ma zastosowanie do ogniw cylindrycznych o średnicy większej niż 20 mm.

Komórkę badawczą lub komórkę składową umieszcza się na płaskiej, gładkiej powierzchni.1 mm średnicy i co najmniej 60 mm długości lub najdłuższego wymiaru komórki, zależnie od tego, która z nich jest większa, umieszcza się w środku próbki testowej przy użyciu prawie beztargowej pionowej szyby przesuwnej lub hamaku o masie 9,1 kg ± 0.1 kg spada z wysokości 61 cm ± 20,5 cm na przecięcie pręta i próbki w sposób kontrolowany, przy minimalnym oporze wobec spadającej wagi.Pionowa szyba lub zawiesina stosowana do kierowania ciężarem spadającym musi znajdować się pod kątem 90 stopni do poziomej powierzchni wsparcia..

Oś wzdłużna próbki badawczej przy uderzeniu musi być równoległa do płaszczyzny i prostopadła do długiej osi pręta ze stali nierdzewnej poprzez środek próbki badawczej (zob. rysunek 3)..
