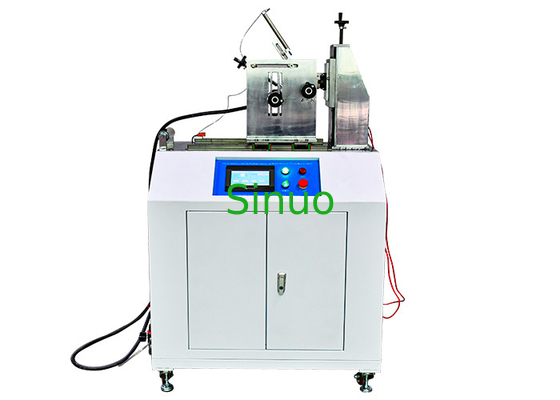

IEC62196-1 Urządzenie do badania zdolności przełamania gniazdek w pojazdach elektrycznych z ekranem wyświetlającym PLC
| Test Station: | Pojedynczy, można dostosować | Drive Mode: | Napęd serwomotoru |
| Digital voltmeter: | 0 ~ 300 V, dokładność ± 0,5% | Digital ammeter: | 0 ~ 82A, dokładność ± 0,5% |
| Digital display power meter: | 0 ~ 24 kW, dokładność ± 0,5% | Digital display power factor meter: | 0,2 ~ 0,999, dokładność ± 0,5% |
| Timer: | Można zaprogramować 0 ~ 9999 razy | Load power capacity: | Pojedynczy 24KVA |
| High Light: | Urządzenie do badania zdolności przebicia gniazdka pojazdu,Urządzenie do badania zdolności przełomowej gniazda elektrycznego,Sprzęt do badań pojazdów z wyświetlaczem PLC |
||
IEC62196-1 Urządzenie do badania zdolności przełamania gniazdek w pojazdach elektrycznych z ekranem wyświetlającym PLC
Wprowadzenie do systemu:
Sprzęt badawczy spełnia wymagania art. 22 i 23 normy IEC 62196-1: 2020, 20 i 21 normy IEC 60309-1: 2012.
Wykorzystywane do weryfikacji, czy akcesoria elektryczne, takie jak interfejsy ładowania, wtyczki przemysłowe, gniazda i sprzęgacze, są odporne na działanie mechanicznenaprężenia elektryczne i termiczne podczas normalnej pracy bez nadmiernego zużycia lub innych szkodliwych skutków.
mechanizm napędowy serwo silnika, tak aby próbka powtarzała działanie wtyczki i ciągnięcia.kąt można ustawić na ekranie dotykowym.
Parametry techniczne:
|
Maszyna do badania wytrzymałości mechanicznej |
|
|
Stacja badawcza |
Jednorazowy, dostosowany do potrzeb |
|
Metody sterowania elektrycznego |
Inteligentne sterowanie zintegrowane z PLC, z kolorowym humanizowanym ekranem dotykowym |
|
Tryb sterowania |
Silnik serwo napędowy |
|
Metoda zaciskania próbki |
Mechaniczne zaciskanie, pozycja punktu zaciskania może być regulowana wzdłuż trzyosiowego urządzenia |
|
Działanie liniowe |
0-100 mm, można ustawić z góry (odległość między wtyczką badawczą a gniazdem badawczym ≥ 50 mm) |
|
Czas prowadzenia |
0-99.9s, można ustawić z góry (kontakt elektryczny powinien utrzymywać się nie dłużej niż 4s, nie krócej niż 2s) |
|
Prędkość wstawiania i oddzielenia |
0-0,85m/s może być ustawione wstępnie, domyślnie ((0,8±0,1) m/s |
|
Cykle badań |
0 ~ 999999 cykli można ustawić z góry (jednym pociągiem jest wstawianie lub wyjmowanie wtyczki lub złącza pojazdu i jego dopasowanych akcesoriów).jeden do wprowadzenia i jeden do wyjścia. |
|
Częstotliwość badań |
0-10 cykli/min,można ustawić wstępnie ((3,75 cykli/min=7,5 ognia/min) |
|
Szafa ładunkowa |
|
|
Kanał |
1 kanał |
|
cyfrowy woltometr |
0 ′ 300 V, dokładność ± 0,5% |
|
Amperometr cyfrowy |
0°82A, dokładność ±0,5% |
|
cyfrowy wyświetlacz mocy |
0 ‰ 24 kW, dokładność ± 0,5% |
|
Cyfrowy wyświetlacz współczynnika mocy |
0.2 ¢0.999, dokładność ±0,5% |
|
Tryb obciążenia |
Odporne, indukcyjne, pojemne trzy w jednym, przełączalne |
|
Obciążenie pojemne |
70uf, 140uf, 7.3uf można przełączać |
|
Tryb wyjścia obciążenia |
Każda moc (stała) / prąd interwałowy może być przełączana |
|
Czasomierz |
09999 razy, można ustawić wcześniej |
|
Pojemność mocy obciążenia |
Jednorazowy 24KVA |
|
Górna granica prądu wyjściowego |
82A, gdy przekroczy 82a, odcina się automatycznie. |
|
Ogólne |
|
|
Zawartość testu |
Badanie zdolności do zerwania sprzęgła elektrycznego / interfejsu ładowania Badanie normalnej żywotności sprzęgła elektrycznego / interfejsu ładowania |
|
Funkcja wykrywania |
W trakcie badań pod obciążeniem można wykonywać alarm o otwartym obwodzie i rejestrować cykle w czasie rzeczywistym. |
|
Ochrona bezpieczeństwa |
Ochrona pod ziemią, ochrona przed zwarciem |
