IEC 60309 Interfejs ładowania System testowania wzrostu temperatury EV

IEC 60309 System badań podwyższenia temperatury interfejsu ładowania EV Badanie pistoletu ładowania

Standardowy:

Monitoring temperatury odpowiada punktom 6.2.9 i 7.24, wzrost temperatury odpowiadające punkty 6.3.13 i 7.24 w normie GB/T 20234.1-2023, odpowiedni punkt 10 dotyczący wykrywania temperatury.3.20, temperatury powierzchni i temperatury końcowej w normie GB/T 20234.4-2023 odpowiadającej pkt 8.13 i 9.13Badanie wzrostu temperatury elementu podłączającego do ładowania przeprowadza się zgodnie z metodami określonymi w pkt F.2 i F.3 dodatku F.

GB2099, GB7251, GB11022, GB11918, GB13140, GB14048, GB15092, GB15287, GB15288, GB16915, GB17465, UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60 669, IEC61058, IEC60439, EIA-364-70;wzrost temperatury Referencyjne narzędzie badawcze do badania odpowiada dodatkowi B.

cechy wyposażenia:

Wykorzystuje niezależne oprogramowanie programowe i sterowane komputerowo działanie.Używany do oceny podgrzewania powierzchni interfejsu ładowania i akcesoriów elektrycznych, gdy jest podłączony prąd obciążenia, oraz czy wzrost temperatury elektrody spełnia wymagania normy.

Główne parametry techniczne:

1Stacja wyjściowa: 1 stacja AC.

Maksymalne napięcie wyjściowe: jednofazowe napięcie AC10V.

Prąd badawczy regulowany jako stała wyjściowa: AC10~1400A.

Dokładność wyświetlania prądu: ± (0,25% odczytu + 0,25% zakresu), rozdzielczość 1A.

Dokładność wyświetlania napięcia: ± (0,25% odczytu + 0,25% zakresu), rozdzielczość 0,01 V.

Stabilność prądu badawczego: ± ((1% wartości ustawionej + 0,5A), czas reakcji wynosi około 1 s.

2Źródło zasilania kontaktowego: zakres prądu AC (0~2) A.

3Tryb pracy: tryb ciągły, tryb włączania i wyłączania oraz tryb automatycznej regulacji temperatury.

Tryb ciągłego włączania i wyłączania:

Czas badania w trybie ciągłym: 0,0199 godzin

W trybie włączony/wyłączony czas włączania/wyłączania mocy: 0,01 ‰ 99,99 godzin

Liczba razy włączania i wyłączania: 1~9999 razy, automatyczne wyłączenie, gdy liczba osiągnie

Aktualne ustawienie: Ustawienie programowalne

Automatyczny tryb sterowania temperaturą: może ustawić stabilną wartość wzrostu temperatury i automatycznie znaleźć odpowiednią wartość prądu

Zakres ustawień wzrostu temperatury: 0 ̊100°C

Stabilna dokładność ±0,5°C

Automatycznie uzyskać bieżący wynik wymagający wartości wzrostu temperatury

4. Badanie wzrostu temperatury (importowany moduł zbierania temperatury):

Zakres pomiaru temperatury: 0~260°C, dokładność ±0,3% odczytu +1°C; rozdzielczość: 0,1°C.

Punkty pomiaru temperatury: 20 kanałów (w tym 1 punkt pomiaru temperatury otoczenia).

Termopary: instrument obsługuje termopary J, K, T, E, S, N, B, R i inne typy termopary.

Termopara pomiarowa temperatury: termopara z włókna American Ω Company typu K 30AWG, 2 metry długości, łącznie 20.

Badanie temperatury można przeprowadzać za pomocą prądu bez uszkodzenia przyrządu.

Prędkość skanowania temperatury, interwał przechowywania zapisów: 0,1 ~ 1800 sekund dla wszystkich kanałów.

Rejestracja danych o temperaturze: automatycznie wypełniana przez komputer, skonfigurowana za pomocą oprogramowania do testowania komputerowego.

Oprogramowanie może ustawić kanał temperatury otoczenia, a temperaturę otoczenia można automatycznie odebrać podczas zbierania danych.

5. wyposażony w zintegrowany z ekranem dotykowym komputer sterowania przemysłowego (Penn 4/1.8G lub wyższy CPU, pamięć 4G, napęd solid state 64G, 15-calowy monitor LCD),zainstalowany z systemem operacyjnym XP w języku angielskim i oprogramowaniem przetwarzającym OFFICE.

A. Tryb ustawiania zasilania: ma programowalne ustawienia edycji i może ustawić nie mniej niż 10 segmentów bieżących programów i może stale wdrażać różne wartości bieżące.Z funkcją wyłącznika zegara, ustawienie interfejsu obsługi, automatyczne regulacje i automatyczne resetowanie.

B. Wielokrotne opcje trybu pracy: tryb ciągły, tryb włączania, tryb automatycznego sterowania temperaturą.

C. Wyświetlenie danych: może wyświetlać wartość temperatury, wartość prądu i krzywą osi czasu każdego kanału w czasie rzeczywistym.Interwał rejestracji danych jest regulowany od 100ms do 1800s.

D. Oszczędność danych: ma funkcję automatycznego lub ręcznego zapisywania danych z badań, a przestrzeń magazynowa wynosi co najmniej 8G.

E. Eksport danych: posiada funkcję eksportu danych na USB, a dane mogą być eksportowane do plików w formacie CSV, XLSX i innych.

F. Tryb ustawiania zasilania: posiada programowalne ustawienia edycji i może ustawić nie mniej niż 10 segmentów bieżących programów wyjściowych oraz może wdrażać różne wartości biegów nieprzerwanie.Z funkcją wyłącznika zegara, ustawienie interfejsu obsługi, automatyczne regulacje i automatyczne resetowanie.

6. Zasilanie: AC220V±10%, 50/60Hz, 10KVA.

7Rozmiary: Około 1000 mm szerokości × 1000 mm głębokości × 1600 mm wysokości i waży około 300 kg.

Wyposażone w ciężkie ruchome koła hamulcowe do łatwego mocowania i przemieszczania.

8. wyposażone w funkcje ochrony przed przeciążeniem i ochroną przed prądem.

Gdy urządzenie się zatrzyma, prąd zostanie automatycznie wyłączony.

Urządzenie może pracować nieprzerwanie przez długi czas i jest stabilne i niezawodne.

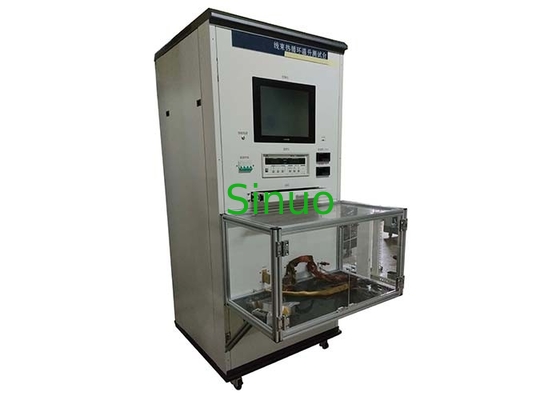

9Diagram urządzenia (na obrazie znajduje się komputer):
