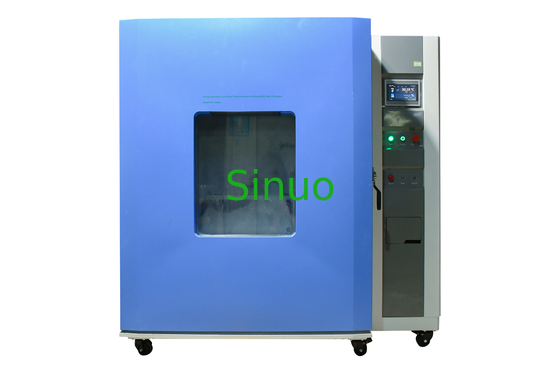

UL2594 Wysokiej precyzji komora badawcza temperatury i wilgotności do badań środowiskowych

UL2594 Wysokiej precyzji komora badawcza temperatury i wilgotności do badań środowiskowych

Przegląd produktu:

Standardy: zgodnie z UL2594-2016, IEC60068-2-1:2007, IEC60068-2-2:2007, IEC60068-2-30:2005.

Próbki i ograniczenia: Części i materiały do urządzeń elektronicznych, żywności, samochodów, materiałów z gumy i tworzyw sztucznych, metali i innych produktów, takich jak włókna optyczne, LCD, kryształy, induktory,PCB, baterie, komputery, telefony komórkowe, gumę, tworzywa sztuczne i inne produkty.

Zastosowanie: Używane do przeprowadzania badań odporności na zimno, odporności na ciepło, odporności na wilgoć i odporności na suchy na surowcach i urządzeniach takich jak elektronika, elektrycy,urządzenia elektryczneCelem jest potwierdzenie niezawodnej wydajności produktów podczas przechowywania, transportu i stosowania w środowiskach o wysokiej i niskiej temperaturze, zmienną wilgotnością i temperaturą.

Zasada badania: stosowanie systemów ogrzewania, nawilżania i chłodzenia do kontroli i zmiany temperatury otoczenia i wilgotności w komorze, symulując temperaturę otoczenia,wilgotność i zmiany wymagane przez produkt

Struktura i cechy:

Maszyna ta posiada strukturę zamkniętej komory i posiada następujące cechy:

A. Ma bardzo szeroki zakres regulacji temperatury i wilgotności, który może spełniać różne potrzeby użytkowników.Przyjąć unikalną, zrównoważoną metodę regulacji temperatury i wilgotności w celu dostosowania idealnego środowiska temperatury i wilgotnościPosiada stabilne i zrównoważone możliwości ogrzewania i nawilżania oraz może wykonywać precyzyjną i stabilną kontrolę temperatury i wilgotności.

C. Automatyczny wybór obwodu chłodniczego: urządzenie automatycznego sterowania ma możliwość automatycznego wyboru i uruchomienia obwodu chłodniczego zgodnie z wartością ustawienia temperatury,aby lodówkę można było bezpośrednio uruchomić do chłodzenia w wysokiej temperaturzeChłodzenie wykorzystuje kompresor chłodzony powietrzem i kompresor całkowicie zamknięty (importowany). .

D. Drzwi są wyposażone w oświetlone okno obserwacyjne, które umożliwia łatwe obserwację stanu próbki testowej.

Środowisko użytkowania: Zasilanie: 220V lub AC380V±5%/50Hz, 7KW

Temperatura otoczenia: 5°C+30°C, nie powinno być dużej koncentracji pyłu, gazu żrącego oraz atmosfery łatwopalnej i wybuchowej wokół

Parametry techniczne:

Kontrola i obsługa		PLC i inteligentny układ sterowania ekranu dotykowego
Wielkość komory (nieobowiązkowo)		1000L: komora wewnętrzna WDH=1000×1000×1000mm, komora zewnętrzna WDH=1470×1400×2100mm
Zakres temperatury (nieobowiązkowy)		B: -40-150°C;
Zakres wilgotności		20%~98%RH
Rozdzielczość temperatury		00,1°C
Zmiany temperatury		±0,5°C
Jednorodność temperatury		± 2°C
Odchylenie wilgotności		± 3,0% RH ((> 75% RH); ± 5,0% RH ((≤ 75% RH)
Prędkość ogrzewania		¥2-3°C/min
Prędkość chłodzenia		¥0,7-1°C/min
Diagram zakresu temperatury i wilgotności
Główne elementy systemu
Izba	Komora wewnętrzna wykonana jest z płyty ze stali nierdzewnej SUS304# z zaokrąglonymi narożnikami, gładka i łatwa w czyszczeniu.
	Komora zewnętrzna wykonana jest z 304# szczotkowanej stali nierdzewnej z zaokrąglonymi narożnikami, gładka i łagodna do czyszczenia.
	Otwór badawczy: komora wewnętrzna i zewnętrzna są wyposażone w otwór z nitką z gumową wtyczką
	Materiał izolacyjny: pianka poliuretanowa
	Okno obserwacyjne: Dwuwarstwowe drzwi ze szkła hartowanego odpornych na wybuch
	Repozytoria: wykonana ze stali nierdzewnej 304, wyjmowalna
System ogrzewania	Sposób ogrzewania: ogrzewanie elektryczne
	Element grzewczy: ceramiczna ramka grzewcza, wysoka odporność na temperaturę, dobra izolacja, brak wycieków i zwarcia.Średnica drutu jest gruba.W środku przewodu grzewczego umieszczona jest szklana rurka kwarcowa.Jego ważną funkcją jest zapobieganie zmiękczeniu i upadku drutu grzewczego, gdy pali się na czerwono, powodując kontakt przewodu grzewczego z metalem wewnętrznej komory i powodując zwarcie i inne usterki.
	Cykulacja cieplna: kanał powietrza o przymusowym obiegu zapewnia transport ciepła wytwarzanego przez grzejnik,zapobiega nadmiernej temperaturze lokalnej i zapewnia wymaganą temperaturę w pomieszczeniu roboczym
System nawilżania	Metoda nawilżania: zewnętrzna struktura nawilżania jest wykorzystywana do transportu nawilżania przez kanał powietrza.Zaletą jest to, że prędkość jest stabilna i ma niewielki wpływ na temperaturę wewnętrznej komory, zapewniając w ten sposób stabilny wzrost temperatury i idealny efekt nawilżania.
	Rurka nawilżająca: ma kształt U i otwór sondy nadtemperaturowej.zapewnienie długiej żywotności i trwałości rurki nawilżającej.
	Wilgocenie i uzupełnianie wody: komora jest wyposażona w komorę do dodania wody typu szuflady.Skala wyświetlania poziomu płynu zbiornika wody w obiegu może wizualnie obserwować poziom wodyPrzyjmuje automatyczne sterowanie poziomem wody i alarm o braku wody.
System chłodzenia	Metoda chłodzenia: chłodzenie kompresorem-wymiennikiem ciepła chłodzenie powietrzem
	Główne elementy chłodnicze: 1Sprężarka ma francuską markę Taikang i wykorzystuje przyjazny dla środowiska chłodniczy. 2Zawór rozszerzający i zawór elektroniczny są wykonane z duńskiego Danfoss 3Olej i filtry są wytwarzane w Emerson w USA. 4Użyj oleju American Ice Bear jako oleju chłodniczego. 5Rurociągi wykorzystywane w systemie chłodzenia są wykonane z czerwonej miedzi, która ma zaletę dobrej elastyczności, nie jest łatwa do złamania,i ma najlepszy działanie amortyzujące na długotrwałe właściwości drgań układu chłodniczego. 6Wyparnik i kondensator to znane marki.
	Cirkulacja zimnego powietrza: przewód powietrza przymusowego obiegu zapewnia płynny powrót i dopływ powietrza oraz jednolitą temperaturę w studiu
System sterowania	Ekran dotykowy: TIME880, Korea Południowa Sanyuan
	Regulacja temperatury: samostosowanie PID, przy użyciu platynowego czujnika oporu PT100 klasy A
	Funkcja: badanie wartości stałych i badanie programu Badanie wartości stałej: gdy środowisko badawcze wymaga tylko jednej temperatury, należy wybrać ten tryb i ustawić wymaganą temperaturę, wilgotność i czas pracy. Test programu: gdy środowisko testowe wymaga wielu temperatur, wybierz ten tryb, aby ustawić temperaturę i czas biegu każdego programu, ustawić sekwencję biegu programu,i użyć 100 grup programowych.
Przechowywanie danych	Za pomocą interfejsu krzywej temperatury do rejestrowania zmian i procesów danych, za pomocą standardowego interfejsu R232 lub interfejsu komunikacji na dysku U można pobrać dane
Ochrona bezpieczeństwa	Funkcja pamięci wyłączania mocy, ochrona sekwencji fazowej, ochrona przed wyciekiem, ochrona przed nadmierną temperaturą, ochrona przed przeciążeniem sprężarki, alarm o braku wody, ochrona nieprawidłowa
