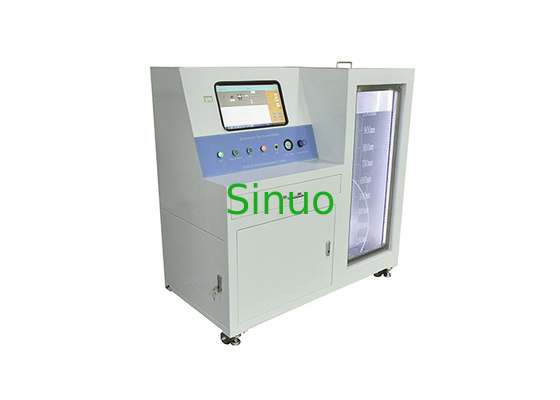

IEC 62196 Automatyczne wykrywanie szczelności powietrza Maszyna do badania nadciśnienia 10L
| Applied standard: | IEC 62196-3-1 | Applied clause: | Klauzula 101.6 |
| Test station: | Pojedyncza stacja | Test pressure: | 10,0-10,0 bar |
| Display accuracy: | 0,1 bara | Test medium: | Suche powietrze |
| Driving air pressure: | 0,2-0,8 MPA | Volume size: | Mniej niż 10L |
| High Light: | Maszyna do badania szczelności powietrza o pojemności 10L,Maszyna do badania szczelności powietrza pod nadciśnieniem |
||
IEC 62196 Automatyczne wykrywanie szczelności powietrza Maszyna do badania nadciśnienia 10L
Informacje o produkcie:
Standard: Badanie nadciśnienia według normy IEC 62196-3-1, pkt 101.6.
Próbki i ograniczenia: Badanie wydajności uszczelniania próby dla objętości poniżej 10 l.
Aplikacja: Używane do przeprowadzania badań wycieku ciśnienia na urządzeniach wymagających uszczelnienia zawierających płynne środki chłodzące.
Zasada badania: W zależności od różnych ciśnienia próbki, pompa wzmacniająca systemu wytwarza wysokie ciśnienie w celu sprawdzenia ciśnienia próbki.
Konstrukcja i cechy: składa się z układu sterowania elektrycznego, układu sterowania ciśnieniem i zbiornika wody.
Środowisko stosowania:
Zasilanie: AC220V±10%/50-60Hz
Źródło powietrza: 0,5-0,8MPa sprężonego powietrza
Miejsce zastosowania: ciśnienie atmosferyczne 80~106kpa; temperatura otoczenia 5~40°C; wilgotność względna (20~80) %RH; brak gwałtownych wstrząsów, wibracji, zakłóceń elektromagnetycznych, braku pyłu,brak gazów wybuchowych i żrących, dobre rozpraszanie ciepła
Parametry techniczne:
| Stacja badawcza | Jednorazowa stacja |
| Elektryczna metoda sterowania | Inteligentne sterowanie i obsługa komputerowa |
| Ciśnienie badawcze | 1.0-10.0Bar, napęd pompy wzmacniającej |
| Dokładność regulacji ciśnienia | +1% górnej granicy wartości ciśnienia badawczego, -1% dolnej granicy |
| Dokładność wyświetlania | 0.1 bar |
| Środek badawczy | Suche powietrze |
| Metoda regulacji ciśnienia | System sterowania komputerowym |
| Stawka zwiększenia | Zmiennik, niejednolity, liniowy |
| Czas kompresji | 0-9999s można ustawić dowolnie, z sekundami jako jednostką czasu, wyświetlacz komputerowy |
| Proces badania | Wzmocnienie ciśnienia, zmniejszenie ciśnienia |
| Ciśnienie powietrza napędowego | 0.2-0.8MPa |
| Wielkość objętości | Mniej niż 10 l |
| Rozmiar zbiornika wody | WDH = 500 × 500 × 1000 mm |
| Interfejs wyjściowy | ZG1/4 wnętrza |
| Wyświetlacz krzywej ciśnienia | Wyświetlenie oprogramowania do pozyskiwania danych w czasie rzeczywistym |
| Przechowywanie danych z badań | Raporty i formularze testu Excel mogą być zapisywane |
| Komputer | Intel i7 4G pamięć (lub wyższa) 512G SSD,system operacyjny windows7 i oprogramowanie przetwarzające OFFICE, z interfejsem komunikacyjnym RS232 |
| Urządzenie zabezpieczające | |
| Zasilanie | Ochrona przed wyciekiem, przeciążeniem i zwarciem |
| Silnik | Przeciążenie, ochrona przed zwarciem |
