Informacje o produkcie:

Standard: zgodnie z IEC 62196-1:2022.

Próbki i ograniczenia: interfejs ładowania.

Zastosowanie: konstrukcja interfejsu ładowania powinna ułatwiać wstawianie i usuwanie pistoletu ładowania oraz zapobiegać wypadaniu pistoletu ładowania z gniazda podczas normalnego użytkowania.Sprawdź, czy maksymalna siła wymagana do wyciągnięcia pistoletu ładowania z gniazda urządzenia znajduje się w zakresie określonym w normieUżywa się go również do sprawdzenia, czy maksymalna siła wymagana do włożenia pistoletu ładowania do gniazda urządzenia znajduje się w zakresie określonym przez normę.

Zasada badania: Maksymalna siła wyciągania gniazda: zastosować maksymalną siłę wyciągania określoną w normie (całkowita siła ciężaru głównego, dodatkowej wagi, hak (urządzenie mocujące),i wtyczki testowej) do wtyczki testowej, a wtyczka powinna wyjść z gniazda.

Siła do włożenia pistoletu ładowania do gniazda: Umieść pistolet ładowania pionowo w dół, umieść ciężar głównego zgodnie ze standardem na pistole ładowania, a następnie użyj 0.8 kg wagi do swobodnego upadku z wysokości 5 cm, aby uderzyć w ciężar głównegoPistolet do ładowania powinien być wprowadzony do gniazda do wymaganej pozycji kontaktowej.

Struktura i cechy:

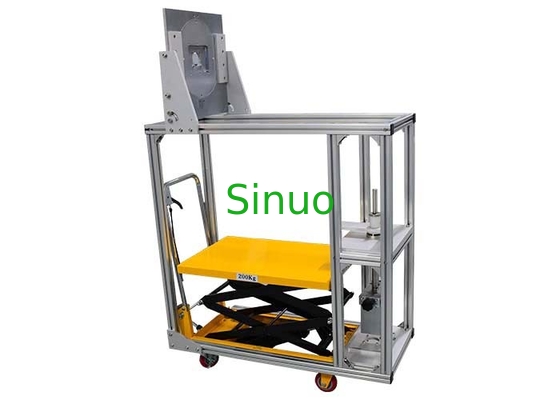

Urządzenie to składa się z urządzenia zaciskającego zainstalowanego pod górną płytą A, ciężaru głównego F, dodatkowego ciężaru G i wtyczki badawczej C. Ramka tego urządzenia jest zgodna z normą GB/T20234.1 Rysunek 5 i GB11918.4 rysunek 102, w tym badanie obciążenia mechanicznego poziomego interfejsu ładowania, badanie urządzenia blokującego oraz badanie siły wstawiania i wyciągania.

Uwaga: Używany jest zacisk regulowany, który można przełączać między kierunkiem pionowym i poziomym i może zacisnąć wszelkiego rodzaju produkty; zacisk D zastępuje się pierścieniem zawieszonym,który jest wygodniejszy w obsłudze; ciężar główny jest bezpośrednio przeciwważony, bez konieczności umieszczenia uchwytu.

Środowisko użytkowania: temperatura robocza 5-35°C, wilgotność 30%-90%.

Specyfikacje techniczne:

Stacja badawcza	Jednorazowa stacja
Konfiguracja przyrządu	Wykonany z S136, szpilka ma minimalny rozmiar standardowy, tolerancja wynosi ±0,01mm, odstęp jest ±0,05mm, a gładkość wynosi 0,8um Wymiar jest opcjonalny.
Przedmioty testowe	7.11.8: Badanie obciążenia mechanicznego interfejsu ładowania 7.15.1.1: Badanie urządzenia zamykającego 7.17: Badanie siły wtyku i ciągnięcia
Główne parametry techniczne badania obciążenia mechanicznego interfejsu ładowania
Rysunek układu testowego
Czas trwania badania	60s, hydrauliczny cylinder napędza paletę do podnoszenia i opuszczania ciężaru, a czas jest sterowany ręcznie.
Częstotliwość badania	4 razy, raz w każdym kierunku 90° wokół osi poziomej, ręcznie
Wybór obciążenia badawczego
Konfiguracja masy obciążenia mechanicznego	165: 148,5N masy głównej x1 + 16,5N masy dodatkowej x1; 300N: 270N masy głównej x1 + 30N masy dodatkowej x1; 440N: 396N masa główna x1 + 44N masa dodatkowa x1; 660N: 594N masa główna x1 + 66N masa dodatkowa x1; 750N: 675N masy głównej x1 + 75N masy dodatkowej x1; Uwaga: Waga głównego ciężaru obejmuje ciężar haków, a ciężar ciężaru jest realizowany poprzez nakładanie i połączenie.
Główne parametry techniczne badania urządzenia zamykającego
Czas trwania badania	60s, hydrauliczny cylinder napędza paletę do podnoszenia i podnoszenia ciężaru, a czas jest sterowany ręcznie.
Rysunek układu testowego
Główne parametry techniczne badania siły wstawiania i wyciągania
Rysunek układu badania siły wstawienia
Konfiguracja masy siły wkładowej	Główna masa pistoletu ładowania AC: 9,2 kg Główna masa pistoletu do ładowania prądu stałego: 13,2 kg Dodatkowa waga: 0,8 kg Uwaga: Waga masy głównej obejmuje masę zacisku i pręta przewodniego.
Badanie	Podczas badania urządzenie blokujące musi być otwarte.
Konfiguracja masy siły przyciągania	Pistolet do ładowania prądu przemiennego: 100N (90N+10N) Pistolet do ładowania prądu stałego: 140N (126N+14N) 10,0 kg
