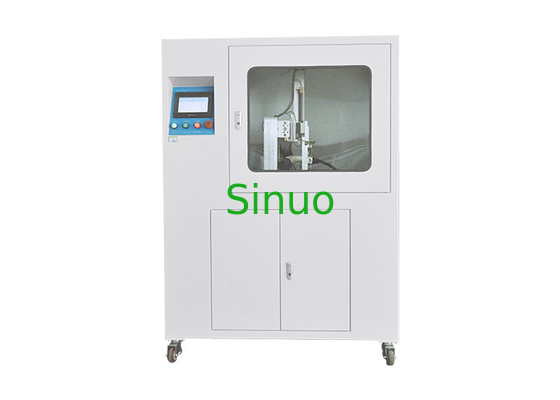

IEC 62196-1 Zestaw do ładowania broni elektronicznego zamykania Kompleksowy urządzenie badawcze

MOQ:	1
Cena £:	negocjowalne
Standardowe Opakowanie:	Pułapka ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	20 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SNQC1023A

stacja testowa:

Pojedyncza stacja

Tryb jazdy:

Siłownik

Siła odblokowania:

0-50N

Błąd wskazania:

≤± 0,5% FS

Czas przerwy:

Regulacja w zakresie 0 ~ 200 s

Wczytaj obecną:

1-200mA regulowane

Przewodzenie odwrotne:

0 ~ 5000 ms

Kanał do przodu:

0 ~ 5000 ms

Podkreślić:

IEC 62196-1 Kompleksowy urządzenie badawcze

Kompleksowe urządzenie do badania broni ładowania

Opis produktu

IEC 62196-1 Zestaw do ładowania broni elektronicznego zamykania Kompleksowy urządzenie badawcze

Przegląd produktu:

Standard: zgodnie z IEC 62196-1:2022.

Próbki i ograniczenia:

urządzenie elektronicznego blokowania wtyczki pojazdu prądu stałego (patrz norma GB/T 20234.4-2023, rysunek 10 i rysunek 11);

urządzenie elektronicznego blokowania gniazda pojazdu AC (patrz rysunek A.2 normy GB/T 20234.2-2015);

mechaniczne urządzenie blokujące wtyczkę pojazdu prądu stałego (zob. normę GB/T 20234.4-2023, rysunek 10 i rysunek 11);

urządzenie mechanicznego blokowania wtyczki pojazdu AC (patrz norma GB/T 20234.2-2015 rysunek A.1, rys. A.3)

Zastosowanie: Używane do badania, czy akcesoria elektryczne z elektronicznymi urządzeniami blokowania, takimi jak interfejsy ładowania pojazdów elektrycznych,wtyczki i gniazda przemysłowe oraz sprzęgły mogą wytrzymać obciążenia mechaniczne, naprężenie elektryczne i naprężenie termiczne występujące podczas normalnego użytkowania bez nadmiernego zużycia lub innych szkodliwych skutków.

Zasada badania: mechanizm napędowy serwomotora jest stosowany do nakładania siły na elektroniczny mechanizm blokowania próbki, a elektroniczny mechanizm sterowania jest stosowany do wdrożenia normalnej pracy,awaryjne odblokowanieWykorzystanie urządzenia w celu uzyskania bezpieczeństwa i bezpieczeństwa w warunkach ekstremalnych oraz testowanie wytrzymałości mechanicznej elektronicznego mechanizmu zamykania.

Struktura i cechy:

Przyjmuje zintegrowaną ramę, napędzaną przez serwomotor, precyzyjną śrubę kulkową i synchroniczną transmisję pasem, kolorowy ekran dotykowy i potężną funkcję cyfrowego wyświetlacza,Inteligentny system sterowania PLC; przyjmuje również trójosiowy, regulowany zacisk, nadający się do ładowania elektroniki pistoletu.

Środowisko użytkowania: Zasilanie: AC380V±10%/50-60Hz, 5Kw, temperatura robocza 0-40°C, wilgotność 30%-90%.

Parametry techniczne:

Wymiary	Około W1000D900H1400mm; waga: około 200kg
Przedmioty testowe	a) Badanie prawidłowego działania (żywotności) elektronicznego urządzenia zamykającego b) Próbka ręcznego odblokowania awaryjnego elektronicznego urządzenia zamykającego c) Żywotność cyklu urządzenia elektronicznego do blokowania w warunkach ekstremalnych d) Badanie wytrzymałości konstrukcyjnej elektronicznego urządzenia zamykającego
Stacja	Jednorazowa stacja
Elektryczna metoda sterowania	Mitsubishi PLC inteligentne sterowanie zintegrowane, 7-calowy kolorowy interfejs dotykowy człowiek-maszyna
Tryb działania	Prostota lub sterowanie programowe
Zestaw	a) spełniają wymagania niezależnych urządzeń elektronicznego zamykania lub urządzeń uniwersalnych; b) Spełnia standard amerykański i standard europejski interfejs do ładowania prądu przemiennego i stałego
Funkcja badania	Wyposażone w funkcję testowania elektronicznego zamka z pręty
Odblokowanie elektronicznego urządzenia zamykającego	jest zdolny do ręcznego odblokowywania elektronicznego urządzenia blokującego, przyjmuje elektronicznie sterowany tryb automatycznego działania,i realizuje programowanie w celu spełnienia wymogów normalnej pracy (żywotności) elektronicznego urządzenia zamykającegoWymóg siły odblokowania spełnia (0~50) N, a błąd wskazania wynosi ≤± 0,5% F.S., rozdzielczość ≤0,1N
Siła elektronicznego urządzenia zamykającego	Jest on wyposażony w urządzenie siłowe dla mechanizmu pręta blokującego elektronicznego urządzenia blokującego.Urządzenie stosujące siłę może zacisnąć koniec pręta zamykającego i zastosować siłę aksyjną lub siłę ciągnącąZakres pomiaru siły musi spełniać (0~50) N, a błąd wskazania wynosi ≤± 0,5% F.S., rozdzielczość ≤0,1N, może regulować szybkość nakładania siły i utrzymywać stałą wartość siły;urządzenie do nakładania siły może mierzyć przemieszczenie części siłowej i położenie pręta blokującego, a zakres pomiaru przemieszczenia spełnia (0~50) mm, co oznacza błąd wartości ≤±0,02 mm, rozdzielczość ≤0,01 mm
Konwersja polarności	Program PLC automatycznie przełącza się i przełącza się po 1 sekundzie po monitorowaniu informacji zwrotnych o stanie elektronicznego zamka.
Przełączanie zasilania	(0 ̇24) VDC jest regulowany, dokładność napięcia jest lepsza niż 0,5 poziomu, rozdzielczość ≤0,1V
Kanał przedni	Zakres (0~5000) ms można ustawić dowolnie, rozdzielczość ≤1ms
Przewodzenie odwrotne	Zakres (0~5000) ms można ustawić dowolnie, rozdzielczość ≤1ms
Interwały	Czas przedziału: można ustawić dowolnie w zakresie (0~200) s, rozdzielczość ≤1s, prąd obciążenia regulowany 1-200mA, aby współpracować z działaniem;
Funkcja	wyposażone w 1-200 mA regulowalnego prądu obciążeniowego, wyposażone w urządzenie monitorujące, które odbiera sygnał elektronicznego odblokowania/blokowania zamka i rejestruje status sygnału włączania i wyłączania;
Określenie błędu	Wbudowany system oceny sygnału zwrotnego, automatyczne wyłączenie w przypadku wystąpienia nieprawidłowości
Częstotliwość badania	Ustawić dowolnie w zakresie (0~99999)
Ochrona bezpieczeństwa	Ochrona pod ziemią, ochrona przed zwarciem, ochrona przed przeciążeniem
Główna konfiguracja
Nazwa		Specyfikacja	Marka	KTY
PLC		Zestawy walutowe	Mitsubishi	1 zestaw
Ekran dotykowy		7 cali	Weinview	1 zestaw
Silnik		400 W	Huichuan	1 zestaw
Przełączanie zasilania		35W/24V/	Średnia dobra	1 sztuk
Przekaźnik pośredni		4J2J	Omron	Kilka
Pozostałe elementy elektryczne			Chint, FUJI	Kilka
Czujnik siły		10 kg	Changqing	1 zestaw
Pozostałe maszyny			Sinuo	1 zestaw
Podwozie			Sinuo	1 sztuk
