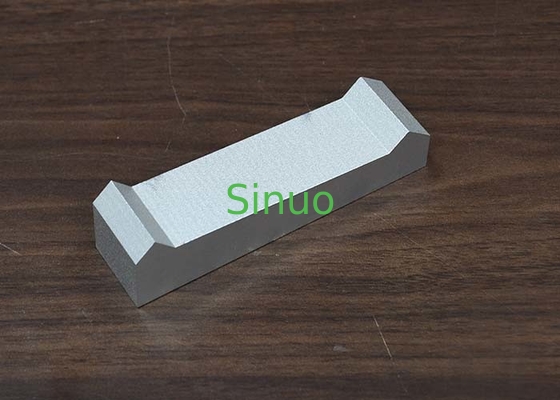

IEC 60335-2-3 Rys. 102 Symulacja ręcznego urządzenia do badań ze stali nierdzewnej


Metoda badania:

22.13 Zastęp:
Urządzenia muszą być skonstruowane w taki sposób, aby przy normalnym użytkowaniu, gdy uchwycone są uchwyty, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
Zgodność jest sprawdzana poprzez inspekcję, pomiary i, w razie potrzeby, określenie wzrostu temperatury w następujący sposób:
Części sąsiadujące z uchwytem, które mogłyby zostać przypadkowo dotknięte, to te części znajdujące się w promieniu 13 mm od dolnej części dłoni.
rysunek 102 w połączeniu z czujnikiem, jak pokazano na rysunku 103, stosowanym zgodnie z rysunkiem 104 lub rysunkiem 105.Symulująca ręka jest wprowadzana do otworu uchwytu, jak pokazano na rysunku 104 lub 105.Jeżeli kształt dolnej strony uchwytu uniemożliwia kontakt symulowanej dłoni w obu punktach A i B jednocześnie,symulowana ręka jest przesuwana zgodnie z możliwościami otworu najpierw z jednym punktem, a następnie z drugim punktem w kontakcie z dolną stroną uchwytu.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
W sytuacjach, w których symulowana ręka nie może być umieszczona pod uchwytem (np. żelaza z uchwytem dłoni lub żelaza podróżne/kompaktowe),pomiary temperatury wykonywane są na powierzchni określonej poprzez pionowe wyrzutnie uchwytu lub powierzchni chwytania na ciało żelaza plus 25 mm we wszystkich kierunkach.

Uwaga:

1Proszę zabronić upadku i zderzenia, aby zapobiec zewnętrznej deformacji.

2Wymagania dotyczące warunków środowiskowych: temperatura 5 ~ 35 °C wilgotność 45 ~ 75%.
