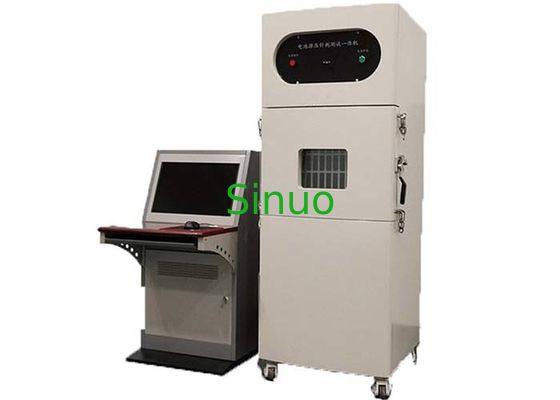

IEC 62133 Komora badawcza rozdrobnienia baterii i przebicia paznokci 150KN z sterowaniem komputerowym

IEC 62133 Komora badawcza do przebijania baterii i przebijania paznokci 150KN z sterowaniem komputerowym

Standardowy:

Zgodne z badaniem rozdrobnienia AIS 038 w pkt. 79 z 106 pkt. 3.2, Badanie przebicia paznokci w str. 101 z 106 klauzuli 3.3.2 lit. a)

IEC 62133-2012, IS0 12405-4:2018, itp.

Charakterystyka:

1Oprogramowanie badawcze posiada funkcję uzyskiwania napięcia: zgodnie z wymaganiami badań pojedynczej baterii,dopóki powłoka akumulatora nie pęknie lub dopóki akumulator nie zostanie zablokowany (wewnętrzne napięcie akumulatora staje się 0V), zmiana napięcia akumulatora podczas badania zostanie automatycznie zbierana.

2Zgodnie z wymogami badań baterii zasilania: system badawczy może najpierw wycisnąć do 30% wielkości modułu baterii (tj. deformacji).lub ustawić określoną wartość ciśnienia (np. siła wytłaczania wynosi 20kN)Gdy badanie wytłaczeniowe osiągnie ustawioną wartość siły, a także czas utrzymania ustawionego ciśnienia, urządzenie przerywa badanie.

3Próbkę można przetestować według jednego z trzech warunków ciśnienia, deformacji i napięcia.

4. Trzy tryby badań mogą być używane jako zmienne sterujące dla dowolnej kombinacji warunków, tj. można ustawić jednocześnie trzy lub dwa warunki badania.urządzenie zatrzyma badanie.

5. System testowy może wyświetlać prędkość podczas testu. Prędkość testowa wymagana do testu może być również ustawiona w oprogramowaniu komputerowym.

6. System operacyjny komputera jest przetwarzany w oknie okna dialogowego. Tryb stołu można zaplanować samodzielnie. Dane testowe są rejestrowane w trakcie procesu. Zapewnia oszczędność,funkcje porównania i śledzenia.

7Dedykowana płyta główna sterowania może rejestrować siłę, przemieszczenie i napięcie w tym samym czasie.i interfejs sterowania będzie rejestrować i monitorować siłę wytłaczania, temperatury, napięcia, prędkości i deformacji w czasie rzeczywistym.

8. W trakcie badania funkcję badawczą można kontrolować poprzez zbieranie sygnałów napięcia. W czasie badania baterii napięcie ulegnie zmianie. Wprowadź określoną wartość napięcia do systemu badawczego,i system nadaje sygnał. Badanie wytłaczania kończy się, gdy osiągnięta jest ustawiona wartość napięcia.

Parametry techniczne:

Wielkość komórki akumulatora użytkownika	Maksymalny rozmiar (długość x szerokość x wysokość): 225*185*160mm, masa: 18kg-20kg
Przestrzeń testowa	1000 × 1000 × 1000 mm (szerokość, głębokość i wysokość)
Wymiary	1300×1400×2000 mm (szerokość, głębokość i wysokość, zależnie od projektu)
Struktura urządzeń	Struktura typu skrzynki
Wylotowy wylotowy	Wyjście dymne jest 150 mm w średnicy
Otwór testowy	Otwiera się 50 mm otwór po obu stronach
Metoda kontroli	Telekomputerowe sterowanie, odległość ≥ 10 m
Sposób napędu	Elektryczny napęd cylindrowy
Zakres ciśnienia	1 ‰ 150 kN
Dokładność ciśnienia	± 1% FS
Rozstrzygnięcie ciśnienia	0.01KN
Czas utrzymania ciśnienia	Można ustawić ≥100h
Szybkość akupunktury	0.1-40mm/s (regulowane)
Dokładność prędkości	0.1mm/s~5mm/s, dokładność ±0,05mm/s; 5mm/s~40mm/s, dokładność ±0,1mm/s
Rozdzielczość prędkości	≤ 0,01 mm/s
Przesunięcie	0 ‰ 400 mm
Dokładność przesunięcia	±0,1 mm
Szpilka stalowa	1) Specyfikacje: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Długość: L=200 mm 3) Materiał: stal nierdzewna 4) Kąt: 45°~60° 5) Ilość: 2 sztuk każda
Kierunek igły	Zmłoczenie i akupunktura od góry do dołu
Głowa rozbiórka	R75*750 mm półcylinder, łatwy do demontażu.
Głowa płaska do kruszenia	Z płaską głową
Zestaw do igły
Wyświetlenie siły	Wyświetlacz komputera
Rozdzielczość czujnika	1/10000
Konwersja jednostek	Kgf, N, kN
System przechowywania temperatury	Zakres uzyskiwania temperatury 0+1000°C
	Rozdzielczość temperatury: 0,1°C
	Dokładność pomiaru temperatury: ±0,5°C
	Kanał uzyskiwania temperatury: 2 kanały
	Częstotliwość uzyskiwania temperatury: 100 ms
System pozyskiwania napięcia	Zakres nabywania napięcia: 0~100V
	Dokładność uzyskiwania napięcia: ≤ ± 0,5% FS
	Rozdzielczość: 10 mV
	Kanał pozyskiwania napięcia: 1 kanał
	Częstotliwość pobierania próbek napięcia: 100 ms
Długość linii próbkowania	2 m
Częstotliwość nabywania	≥ 50 Hz
Warunki ograniczenia	Ciśnienie, napięcie i deformacja mogą być ustawione oddzielnie i monitorowane jednocześnie.
Władza	25 kW
Zasilanie	380 V
Waga (ok.)	800 kg





Wymagania środowiskowe:



1. Główny wyłącznik przecieku zasilania: AC380 ((1±10%) V (50±0.5) Hz trójfazowy czterodrukowy + ochronny przewód naziemny. Zainstaluj 10m2 przewodu, 3P 63A przełącznik ochrony przed przeciekiem

2Kabel zasilania: jeden kabel pięciokernikowy (kabel czterokernikowy + przewód zabezpieczający do uziemienia), o długości około 3 metrów (poza pudełkiem)

3Miejsce instalacji:

1 Ziemia jest płaska i dobrze wentylowana;

2 Brak silnych wibracji wokół urządzenia;

3 brak silnego pola elektromagnetycznego wokół urządzenia;

4 Brak substancji łatwopalnych, wybuchowych, żrących i pyłu wokół urządzenia;

5 Unikać bezpośredniego światła słonecznego lub wysokiej temperatury i wilgotności;

6 Poziomowa nośność obiektu: nie mniej niż 650 kg/m2 (warunek wstępny: rozmiar kanału wokół urządzenia wynosi ≥ 600 mm; masa obciążenia ≤ 500 kg);

7 Wokół sprzętu znajduje się odpowiednia przestrzeń do użytku i konserwacji:

8 Wokół urządzenia powinno być miejsce, przez które może przejść co najmniej jedna osoba, tj. ≥ 600 mm;

9 Drzwi sprzętu powinny być otwarte i zamknięte w sposób normalny, a przed nimi nie powinny znajdować się inne przedmioty.

4Warunki środowiskowe: temperatura: 20°C±5°C; wilgotność względna: ≤85%RH; ciśnienie atmosferyczne: 80kPa
