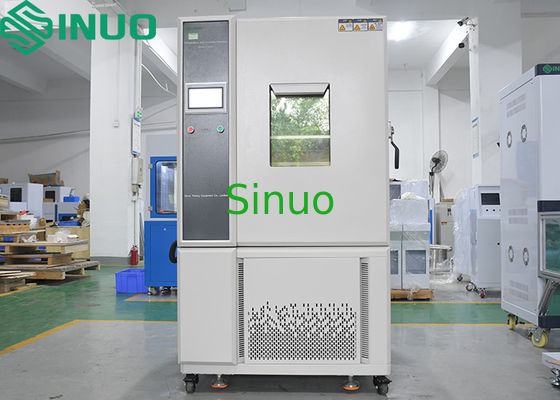

Komora badawcza temperatury i wilgotności od -70°C do +150°C IEC62133 Do badań baterii
| Temperature Range: | -70 ℃ do +150 ℃ | Temperature Fluctuation: | ±0,5 ℃ |
| Humidity Range: | (20 ～ 98)% RH | Humidity Fluctuation: | ≤2,5% |
| Heating Rate: | -70 ℃ do +150 ℃ ≥5 ℃/min | Cooling Rate: | +150 ℃ do -70 ℃ ≥5 ℃/min |
| High Light: | IEC 62133 Komora badawcza temperatury i wilgotności,Komora badawcza temperatury i wilgotności w badaniu baterii,Komora badawcza wilgotności w temperaturze 150°C |
||
-70°C do+150°C Komora badawcza temperatury i wilgotności IEC62133 Do badań baterii
Informacje o produkcie:
Komora badawcza temperatury i wilgotności przeznaczona do testowania niezawodności elektroniki, komponentów elektrycznych, tworzyw sztucznych i innych materiałów.Spełnia normy międzynarodowe, takie jak IEC 62133, UN38.3, oraz IEC60068-2-2:2007Dzięki temperaturze od -70°C do +150°C oraz kontroli wilgotności od 20% do 98% RH zapewnia precyzyjną symulację ekstremalnych warunków środowiskowych do walidacji produktu.
Parametry techniczne:
| Model produktu | SN559-1000L |
| Objętość nominalna | 1000 l |
| Wymiary wewnętrzne | W1000*H1000*D1000mm |
| Wymiary zewnętrzne | W1280*H2150*D2050MM |
| Waga | Około 580 kg |
| Warunki środowiska testowego | Temperatura otoczenia: +25°C, wilgotność względna ≤ 85%, brak próbek wewnątrz komory |
| Zakres temperatury | -70°Cdo+150°C |
| Zakres wilgotności |
(20 ‰ 98) % RH (Temperatura: 20°C−85°C, patrz wykres zakresu kontroli temperatury i wilgotności, bez aktywnego obciążenia cieplnego) |
| Zmiany temperatury | ±0,5°C |
| Zmiany wilgotności | ≤ 2,5% |
| Odchylenie temperatury | ≤ ± 2,0°C |
| Odchylenie wilgotności | ≤ ± 3% |
| Poziom ogrzewania | -70°Cdo+150°C ≥5°C/min (średnia dla całego zakresu) |
| Prędkość chłodzenia | +150°Cdo-70°C ≥5°C/min (średnia w całym zakresie) |
| Warunki obciążenia | Żadnego |
| Hałas roboczy | Poziom hałasu ważony A ≤ 70 dB (A) (Pomiar wykonany w pomieszczeniu dźwiękoszczelnym z minimalnym echa przy temperaturze otoczenia 25°C. Przy użyciu ważenia A średnia wartość mierzona jest w 9 punktach. Każdy punkt badawczy znajduje się w odległości 1 m w poziomie od źródła hałasu i 1 m nad ziemią.) |
| Cechy strukturalne | |
|
Struktura izolacji termicznej
|
1Materiał ściany zewnętrznej: blacha stalowa A3 z powłoką rozpylającą. 2Materiał ściany wewnętrznej: szczotkowana płyta ze stali nierdzewnej SUS#304. 3Materiał termoizolacyjny do korpusu pudełka: 100 mm sztywnej pianki poliuretanowej odpornej na wysokie temperatury. 4Materiał termoizolacyjny dla drzwi: 100 mm sztywnej pianki poliuretanowej odpornej na wysokie temperatury. |
| Siła struktury dolnej części | Podłoga komory badawczej jest zaprojektowana z możliwością nośności torów: ≤ 100 kg/m2 (obciążenie). |
| Kanał klimatyzacji |
1.Wentilator odśrodkowy o długim wału ze stali nierdzewnej: 2 jednostki, 90 W. 2. wentylator, grzejnik, parownik (również odwilżacz), urządzenie drenażowe, port równoważenia ciśnienia, regulowana płyta przewodnicza powietrza, czujnik temperatury. |
| Standardowa konfiguracja komory badawczej |
1Okno: 400x600x40mm, 3 warstwy szkła pod próżnią. 2- Wbudowany płaski uchwyt. 3.Zasłony drzwiowe: SUS #304 import zawiesiny. 4Światło energooszczędne wewnętrzne: światło energooszczędne LED. 5Otwór ołowiowy: φ50 mm, 1 jednostka, po prawej stronie. |
| Drzwi |
1.Jedno drzwiowe, otwierające się na zewnątrz, zawias po lewej stronie, uchwyt po prawej stronie (jeśli zwrócone do przodu komory). 2wyposażone w mechanizm zamykania drzwi bezpieczeństwa (drzwi można otwierać z wnętrza komory badawczej); drzwi wyposażone są w elektryczne ogrzewanie przeciwkondensacyjne;a okno obserwacyjne z otworem szklanym ma obszar widzenia wynoszący około (W400×H600mm)Ramka drzwi jest wyposażona w antykondensacyjne ogrzewanie elektryczne. |
| Panel sterowania | Kontroler z 7-calowym wyświetlaczem, wyświetlaczem regulacji temperatury (wilgotności), światłem wskazującym działanie i przyciskiem oświetleniowym. |
| Pokój mechaniczny | Jednostka chłodnicza, tacy z wodą kompresorową, urządzenie obniżające ciśnienie, urządzenie grzewcze. |
| Kabinet dystrybucji energii | Płyty dystrybucji energii, wentylator chłodzący, główny przełącznik zasilania, transformator, przekaźnik pośredni, przekaźnik czasowy, przekaźnik stałego stanu, kontaktor prądu przemiennego, wyłącznik. |
| Ogrzewacz |
1Wysokiej jakości, specjalnie zaprojektowany zestaw przewodów grzewczych. 2Tryb sterowania ogrzewaniem: SSR (solid-state relay), bezkontaktowa modulacja szerokości impulsu okresowego. 3Moc ogrzewania: około 4 kW. |
| Otwór w linii zasilania | Znajduje się z tyłu komory. |
