MOQ: | 1 |
Cena £: | Customized |
Standardowe Opakowanie: | Pułapka ze sklejki |
Okres dostawy: | 30 dni |
Metoda płatności: | T/T |
Wydajność dostaw: | 10 zestawów miesięcznie |

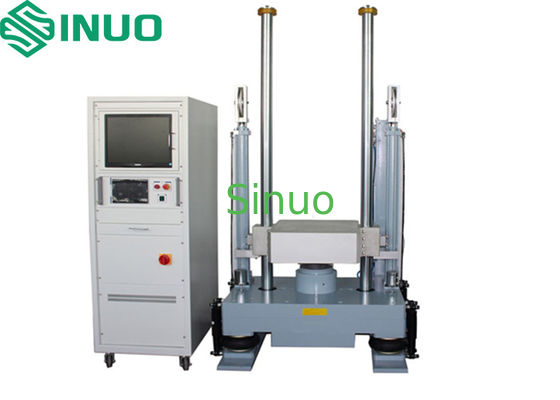

Hydrauliczny system badań wstrząsowych pionowych z generatorem fal półsinusowych
ProduktJa...Informacje:
Maszyna ta jest przede wszystkim odpowiednia do badań wstrząsowych w dziedzinie produktów elektronicznych, lotnictwa, statków, przemysłu wojskowego, części samochodowych, transportu itp.Wybierając różne generatory fal, można wykonywać badania wstrząsowe, takie jak fala półsinusowa, fala pęcherzowa po szczycie lub fala kwadratowa.
Sprzęt spełnia specyfikacje badawcze MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E itp.
Wymagania środowiskowe:
1Temperatura na miejscu: 5°C~+28°C (średnia temperatura w ciągu 24 godzin ≤28°C);
2. wilgotność względna: ≤ 85% RH;
3Źródło powietrza: 0,5-0,8 MPa
4Warunki zasilania: trójfazowe pięciodrukowe;
5zakres napięcia: AC380V;
6Dopuszczalny zakres wahań częstotliwości: (50±0,5) Hz;
7. opór uziemienia ochronnego drutu uziemienia jest mniejszy niż 4Ω;
8Użytkownik musi skonfigurować w miejscu instalacji przełącznik powietrza lub zasilania o odpowiedniej pojemności dla urządzenia, który musi być stosowany niezależnie od tego urządzenia.
Parametry techniczne:
Platforma pracy | 1000 × 1000 mm |
Materiał powierzchni roboczej | Wysokiej wytrzymałości importowane stopy aluminium wysokiej jakości |
Maksymalne obciążenie | 200 kg |
Przyspieszenie szczytowe w połowie sinus | 15 ‰ 300 g |
Długość trwania półpulsów sinusów | 3.5 ≈ 30 ms |
Metoda podnoszenia | Podnośnik hydrauliczny |
Rozmiar urządzenia | Ok. 2150 × 1450 × 2250 mm |
Całkowity sprzęt | Około 3000 kg |
System pomiarowy | |
Kanały wejściowe | 2 kanały |
Częstotliwość pobierania próbek | 192 kHz |
Formularz wejściowy | Napięcie, ładowanie |
Zakres napięcia | -10V-+10V |
Metoda sprzężenia | AC, DC, ICP |
Forma fali uderzeniowej | Połowa sinus |
Interfejs komunikacji | USB2.0 |
Wspierane normy | Standard krajowy, standard wojskowy, standard wojskowy USA, standard zdefiniowany przez użytkownika |
System operacyjny | Microsoft Windows7/10 |
System akcelerometru | |
Marka | YMC |
Metoda wyjścia | Rodzaj ładunku |
Wrażliwość | 30,93 pC/g |
Zakres częstotliwości | 0.5 ∙ 12 kHz |
Zakres przyspieszenia | ±2500G |
Środowisko pracy | -40~+160°C |
Pozostałe | |
Zasilanie | Jednopasowe 380V±10% |
Powietrze sprężone | 00,8Mpa |
Temperatura | NT1powtarzalność |
wilgotność | 25°C < 85RH% |
Wprowadzenie do maszyny uderzeniowej:
1Platforma robocza: przyjęta jest wysokiej wytrzymałości importowana platforma robocza ze stopu aluminium.
2Mechanizm podnoszenia: hydrauliczne podnoszenie i opuszczanie cylindra.
3. Kontrola wysokości podnoszenia: wysokość podnoszenia jest mierzona za pomocą zestawu kodera fotoelektrycznego zainstalowanego na podstawie.silna zdolność przeciwdziałania zakłóceniom, wysokiej niezawodności i zapewnia powtarzalność wstrząsu.
4System hamulcowy: hamulcowanie pneumatyczne, hamulec silnego tarcia, funkcja hamulcowania przeciwstrząsowego wtórnego, w celu zapobiegania wtórnemu odbiciu
5System buforowy: skutecznie zmniejsza siłę uderzeniową badania uderzeniowego na ziemi i zaprojektowany jest system samobuforowania, który składa się z podstawy, tłumienia i poduszków powietrznych.
Główna lista konfiguracji:
- Nie, nie. | Nazwa | KTY |
1 | Korpus stołu uderzeniowego | 1SET |
2 | Generator półsinusowych fal (filtowany) | 1SET |
3 | System źródła hydraulicznego | 1SET |
4 | Czujnik | 1SET |
5 | Wzmacniacz ładowania | 1SET |
6 | Kontroler | 1SET |
7 | Oprogramowanie pomiarowe i kontrolne | 1SET |
8 | Profesjonalny komputer przemysłowy | 1SET |
![]() |
