Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Sprawa sklejka
Okres dostawy:	30 dni
Metoda płatności:	T/t
Wydajność dostaw:	1 zestaw na miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

CHINY

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SNQC1012

stacja testowa:

pojedynczy

Waga ładunku:

0,4-70,3 kg

Średnica obrotowa:

75 mm

Szybkość testu:

(10±2) obr./min

Czasy testu:

1-999999 razy

Wysokość testu:

260-660mm

Metoda kontroli:

Sterowanie przyciskami

Zasilacz:

AC220V, 60Hz

Opis produktu

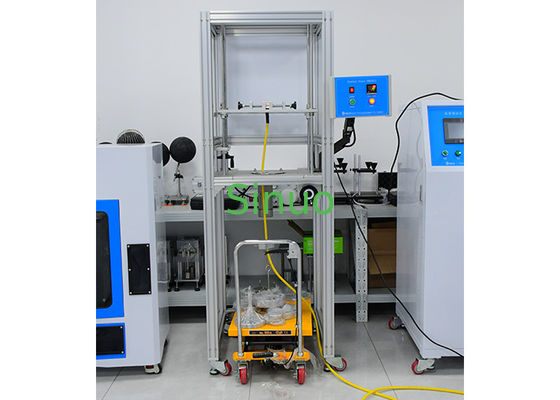

Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine

Product Information:

This Terminal Testing Machine is specially designed in accordance with IEC 62196-1:2022 clause 13.3.1, figure 12, and table 3. It is used to evaluate the strength, durability, and reliability of clamping screw terminals to ensure safe performance under normal operating conditions.

The equipment checks whether the screw terminal design prevents over-damage to the wire and withstands mechanical stress during normal use. With preset testing cycles, automatic stop, and alarm function, the tester provides accurate and efficient compliance testing for electrical accessories.

Key Features:

Conforms to IEC 62196-1:2022 requirements

Preset testing times (1~9999 cycles, default 150 times in 15 min)

Automatic stop with alarm when cycles are completed

Adjustable rotating weight from 0.4 to 70.3 kg

Rotating speed: (10 ± 2) r/min

Wide range of bushing hole diameters: 6.5mm to 44.5mm

Adjustable test height: 260–660mm

Robust design for long-term durability

Technical Parameters:

Parameter	Specification
Power Supply	AC220V, 50/60Hz
Counting Range	1 ~ 9999 cycles (default: 150 times / 15 min)
Rate of Testing	(10 ± 2) r/min
Rotating Weight	0.4 ~ 70.3 kg (details per IEC table 3)
Rotating Diameter	75 mm
Bushing Hole Diameters	6.5, 9.5, 13, 14.5, 15.9, 19.1, 22.2, 25.4, 28.6, 31.8, 38.1, 44.5 mm
Adjustable Height (H)	260 ~ 660 mm
Machine Dimensions (L×W×H)	790 × 400 × 1500 mm

The busing and mass configuring is as following table:

Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine 0
