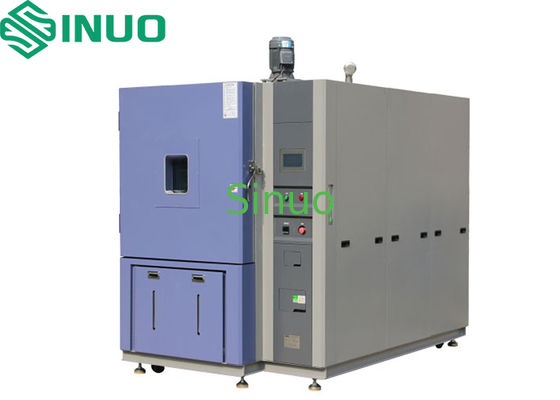

Komora badawcza o wysokiej niskiej temperaturze i niskim ciśnieniu od -40°C do +70°C 5kPa

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Sprawa sklejka
Okres dostawy:	30 dni
Metoda płatności:	T/t
Wydajność dostaw:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

CHINY

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate(Cost Additional)

Numer modelu

SN5511C-1000L

Zakres temperatur:

-40 ° C do +70 ° C.

Fluktuacja temperatury:

≤ 0,5 ℃

Czas ogrzewania:

20℃ → +100℃, ≤ 30 min (ciśnienie otoczenia)

Czas chłodzenia:

20℃ → -40℃, ≤ 30 min (ciśnienie otoczenia)

Zakres ciśnienia:

Ciśnienie otoczenia do 5 kPa

Zmiany ciśnienia:

≤ ±2 kPa (1 bar ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa)

Podkreślić:

komora badawcza o niskiej temperaturze od -40°C do +70°C

komora badawcza niskiego ciśnienia 5 kPa

komora do testów środowiskowych z gwarancją

Opis produktu

Komora badawcza o wysokiej niskiej temperaturze i niskim ciśnieniu od -40°C do +70°C 5kPa

Przegląd produktu:

Ta komora badawcza niskiego ciśnienia o wysokiej i niskiej temperaturze jest precyzyjnym urządzeniem symulacji środowiska przeznaczonym do testowania niezawodności baterii i produktów elektronicznych.Może przeprowadzać długotrwałe i stabilne badania próbek w niskich temperaturach, wysokiej temperatury, niskiego ciśnienia i ich połączonych warunków.i posiada chłodzoną powietrzem mechaniczną kaskadową kompresję chłodniczą, funkcje ogrzewania elektrycznego, pompowania próżniowego i ręcznego podciśnienia.system automatycznego gaśnictwa ognia z dwutlenkiem węgla, wiele urządzeń ochrony bezpieczeństwa i zaawansowany programowalny system sterowania.co sprawia, że jest szeroko stosowany do badań odporności środowiskowej w baterii, elektroniki i przemysłu lotniczego, zapewniając wydajność i bezpieczeństwo produktów w ekstremalnych warunkach.

Parametry techniczne:

Wydajność
Metoda chłodzenia	Ocieplone powietrzem
Zakres temperatury	-40°C~+70°C
Zmiany temperatury	≤ 0,5°C (ciśnienie otoczenia, bez obciążenia)
Odchylenie temperatury	≤ ± 2,0°C ((ciśnienie otoczenia, bez obciążenia)
Czas ogrzewania	20°C → +100°C, ≤ 30 min (ciśnienie otoczenia)
Czas chłodzenia	20°C → -40°C, ≤ 30 min (ciśnienie otoczenia)
Zakres ciśnienia	Ciśnienie otoczenia ~ 5 kPa (zwykle 11,6 kPa)
Odchylenie ciśnienia	≤ ± 2 kPa (≥ 40 kPa) ≤ ± 5% (2 ‰ 40 kPa)
Zintegrowany zakres sterowalny ciśnienia/temperatury
Zmiany ciśnienia	≤ ±2 kPa (1 bar ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa)
Czas obniżenia ciśnienia	≤ 30 minut do 5 kPa
Wymagania dotyczące programu	Baterie testowe i zestawy baterii przechowywane są w temperaturze 75 ± 2 °C przez co najmniej 6 godzin, a następnie przechowywane są w temperaturze -40 ± 2 °C przez co najmniej 6 godzin.Maksymalny odstęp czasu między dwoma ekstremalnymi temperaturami badania wynosi 30 minut.Cykl ten powtarza się 10 razy. Następnie wszystkie baterie testowe i zestawy baterii przechowywane są w temperaturze otoczenia (20 ± 5°C) przez 24 godziny.czas ekspozycji przy ekstremalnych temperaturach badań wynosi co najmniej 12 godzin.
Cechy strukturalne
Specyfikacje próbki	Wybór napięcia: 12 V, 24 V, 36 V lub 48 V Maksymalny rozmiar baterii: W720H480D600 mm Waga: 280 kg Maksymalne napięcie: 56 V Maksymalny prąd: 300 A
Wymiary komory wewnętrznej	WHD: 100010001000 mm
Wymiary zewnętrzne	WHD: 325014002000 mm (z wyłączeniem wystawów)
Materiał ścian zewnętrznych	1.5 mm farbowane blachy żelaza
Materiał ścian wewnętrznych	SUS304 ze stali nierdzewnej (5 mm, konstrukcja ciśnienioodporna)
Materiał izolacyjny	Twarda pianka poliuretanowa
Drzwi komory	Jednostkowe drzwi z wybuchoodporną klamką, okienkiem widokowym, oświetlenie wewnętrzne
Pozycje przewodnie i końcowe	Jeden przewód Φ100 mm po lewej stronie; zamknięta obudowa końcowa
Zawór nawiercia ręcznego	Do ręcznego wyrównania ciśnienia podczas awarii zasilania
Wyroby	Dwie półki ze stali nierdzewnej
Ogrzewacz komory	Ogrzewacze rurowe z płetwami ze stali nierdzewnej
System sterowania grzejnikiem	Modulacja szerokości impulsu SSR (solid state relay)
Pompy próżniowe	VD401 ULVAC bezpośrednio napędzana, chłodzona powietrzem, jednostopniowa pompa próżniowa z obrotową płytką (z filtrem mgły olejowej, szybą widzenia oleju i zaworem balastu gazowego)
Czujnik próżni	UNIK 5072 (GE, USA), Zakres: 0 ‰ 200 kPa, Dokładność: ±0,2% FS.BSL, Wydajność: 4 ‰ 20 mA, Interfejs ciśnienia: G1/4 wewnętrzna nitka
System chłodzenia
Metoda pracy	Ocieplone powietrzem, sprężanie mechaniczne, podwójna kaskada
Kompresor	Kompresory mechaniczne
Odparnik	Wymiennik ciepła rury miedzianej z płetwami
Kondensator	Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528
Chłodnicze	R404a / R23 (niefluorowane, przyjazne dla środowiska, ODP = 0)
Akcesoria	Suszarka, separator olejowy, szkło widokowe na czynnik chłodniczy, zawory serwisowe
System zabezpieczający przed wybuchem
Odciąganie ciśnienia	Dwa 300*300 mm otwory wybuchoodporne z drzwiami; otwiera się przy ciśnieniu komory ≥ 0,01 MPa, połączone wysokiej wytrzymałości zawiasami i łańcuchami ze stali nierdzewnej
Zapewnienie przeciwpożarowe	System CO2 z zdalnym sterowaniem automatycznym i ręcznym
Łańcuchy wybuchoodporne	Dwa łańcuchy na drzwiach głównych, aby zapobiec otwarciu drzwi
System sterowania elektrycznego
Kontroler	7-calowy kolorowy LCD TFT
Tryb działania	Tryb programowy / tryb wartości stałej
Programowanie	Chińskie menu, wejście na ekranie dotykowym
Pojemność programu	Maksymalnie 20 programów, 1000 kroków, 20 cykli (maksymalnie 99 kroków na cykl)
Wyświetlacz	Wartości ustawione (SV) i rzeczywiste (PV) temperatury, wilgotności i ciśnienia są wyświetlane bezpośrednio. Numer bieżącego programu, krok, pozostały czas, liczba cykli i czas pracy. Edycja programu, krzywa graficzna i wyświetlanie stanu akcji w punkcie stałym lub zaprogramowanych.
Rozstrzygnięcie	Temperatura: 0,01°C; wilgotność: 0,1%; czas: 1 min
Ochrona przed nadmierną lub niską temperaturą	Konfigurowalne alarmy
Wpływ	Termocouple / RTD / napięcie / prąd
Kontrola	PID z nasyceniem antyintegralnym (BTHC/BTPC)
Rejestrowanie danych	RAM zasilany baterią, może przechowywać ustawione wartości urządzenia, wartości pobranych próbek i odpowiednie znaczniki czasu pobrania próbek; Maksymalnie 60 dni (interwał pobierania próbek 1,5 min)
Funkcja USB	1 GB napędu flash, oprogramowanie PC do zarządzania programami i eksportu danych
Interfejs komunikacji	RS232, RS485; zdalne sterowanie i monitorowanie, sterowanie synchronizacją między różnymi maszynami
Pamięć wyłączona	Konfiguracja do ogrzewania/chłodzenia/przerwania przy odzyskaniu
Czasomierz	Automatyczne uruchomienie/przerwanie
Funkcje pomocnicze	Wyświetlacz kodu alarmowego, ochrona przed wyłączeniem i funkcje autodiagnozy.
Połączenie sieciowe	Można go podłączyć do sieci Ethernet za pośrednictwem specjalistycznego oprogramowania, umożliwiającego zdalne sterowanie, zdalną pomoc i pozyskiwanie danych testowych.Wielokrotne maszyny mogą być sterowane jednocześnie przez sieć.
Panel sterowania	a.Wyłącznik awaryjnego zatrzymania b. Przełącznik zasilania c. ochrona przed nadmierną temperaturą d. interfejs RS-485 Interfejs USB
Ochrona bezpieczeństwa
System chłodzenia	Ochrona przed przegrzaniem, prądem i wysokim ciśnieniem dla sprężarek
Komora badawcza	regulowana ochrona przed nadmierną temperaturą, bezpieczniki komory, przewody powietrzne, przegrzanie wentylatora, przepływ ciepła i bezpieczniki
Pozostałe	Sekwencja fazowa, wycieki, przeciążenie, zwarcie, ochrona silnika pompy próżniowej
Warunki eksploatacji
Zasilanie	AC 3φ 4W 380V 50Hz (R.S.T.N + PE), wahania napięcia ±10%
Źródło sprężonego powietrza	4 ‰ 7 kg/cm2 ((Zapewnione przez klienta)
Temperatura otoczenia	5 ̊35°C

Lista głównych składników:

Nie, nie, nie.	Składnik	Marka	Wskazania
1	Kompresor	Bitzer
2	Separator oleju	Emerson, USA
3	Wymiennik ciepła płytkowy	GEA, Niemcy
4	Przełącznik ciśnienia	DANFOSS, Dania
5	Kondensator	Kunlin
6	Odparnik	Guangzhou Yongqiang
7	Suszarka	DANFOSS, Dania
8	Zawór rozszerzający	DANFOSS, Dania
9	Zawór rozszerzający	HONEYWELL, USA
10	Wyniki badań	Nickideu, Japonia
11	Wyniki badań	DANFOSS, Dania
12	Kontroler	Tenglong
13	Oddział przeciekający	Shihlin, Tajwan
14	Wyłącznik	Schneider, Francja
15	Kontaktory prądu przemiennego	Schneider, Francja
16	Relaj termiczny	Schneider, Francja
17	Relaj sekwencji fazowej	Siel, Szwajcaria
18	Relaj w stanie stałym	Siel, Szwajcaria
19	Przekaźnik pośredni	Omron, Japonia
20	Silnik cyrkulacyjny	TECO, Tajwan
21	Pompy próżniowe	ULVAC VD401 3φ 380V
22	Zawór próżniowy	RIKEN AVB-KF-40-P, Japonia
23	Czujnik próżni	GE UNIK 5072
