IEC60529 Wielofunkcyjna komora badawcza IPX3 ▌IPX6 do badania ochrony pomieszczeń

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	obudowa ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN4416-1400

Rozmiar komory wewnętrznej:

Dł.1400*szer.1400*wys.1400mm

Stosowane standardy:

Dł.1880*szer.4200*wys.2200mm

Wymiary produktów:

Długość i szerokość ≤1000mm, wysokość ≤100mm

Metoda obrotu obrotnika:

Zawsze pozytywne / pozytywne i negatywne alternatywne

Prędkość gramofonu:

1-5 obr./min (regulowane)

średnica gramofonu:

￠200 mm i 600 mm

Maksymalne obciążenie gramofonu:

≤20kg

Prędkość oscylacyjna:

IPX3: 15Times/min; IPX4: 5Times/min

Opis produktu

IEC60529 Wielofunkcyjna komora badawcza IPX3 ▌IPX6 do badania ochrony pomieszczeń

Przegląd wyposażenia:

Temat zastosowania: Niszczenie produktów i materiałów przez naturalną wodę (deszcz, morze, rzeka itp.) powoduje nieocenione straty gospodarcze każdego roku.Szkody spowodowane głównie przez korozję, zanik, deformacja, spadek wytrzymałości, ekspansja, pleśń itp., zwłaszcza wyroby elektryczne są łatwo pęknięte w pożary z powodu zwarć spowodowanych deszczem.badanie wody ochrony obudowy dla określonych produktów lub materiałów jest procesem istotnym i krytycznym.

Ogólne obszary zastosowania: oświetlenie zewnętrzne, urządzenia gospodarstwa domowego, części samochodowe i inne produkty elektroniczne i elektryczne.

Funkcja urządzenia: Główną funkcją urządzenia jest badanie właściwości fizycznych i innych powiązanych z nimi właściwości produktów elektronicznych i elektrycznych, lamp, szafek elektrycznych, komponentów elektrycznych,samochody, motocykli oraz ich części i komponentów w symulowanych warunkach klimatycznych.w celu ułatwienia projektowania, ulepszanie, weryfikacja i inspekcja fabryczna produktu.

Standardy: IEC60529:1989 +A1:1999 +A2:2013Badanie IPX3, IPX4, IPX5, IPX6,rysunki 4 i 6.

Charakterystyka urządzenia:

1.Przystosowane do badania wodoodporności produktu IPX3, IPX4, IPX5, IPX6.

2Zewnętrzna obudowa wykonana jest z krajowej, wysokiej jakości stali, a powierzchnia pomalowana jest lakierem piekarniczym, który jest piękny i trwały.

3Wewnętrzna komora i gramofon wykonane są ze stali nierdzewnej SUS304#, aby zapewnić długotrwałe użytkowanie bez rdzy.

4Na drzwiach znajduje się przejrzyste okno obserwacyjne i w komorze oświetlenie LED, które umożliwia operatorom obserwację wewnętrznego badania.

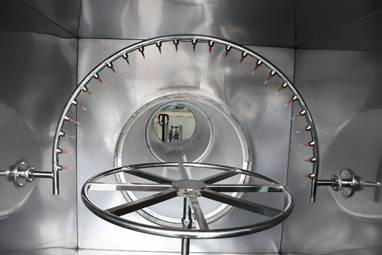

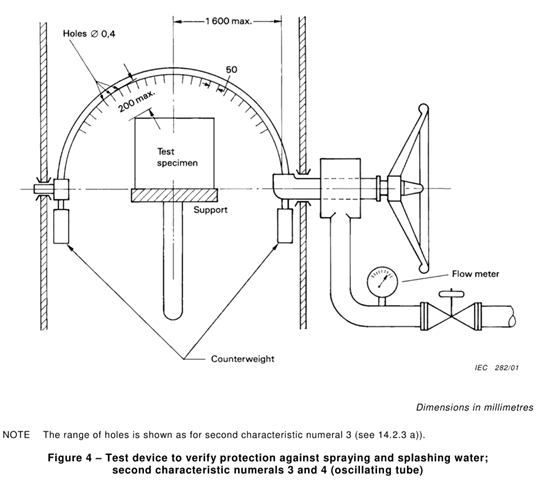

5. IPX34: skonfigurowanyRury oscylujące R200mm, R400mm i R600mmzgodnie ze specyfikacjami IEC60529, rysunek 4 (jak pokazano poniżej)

图示, 工程绘图

描述已自动生成

6. IPX56: Konfigurowana dysza rozpylająca zgodnie ze specyfikacjami IEC60529, rysunek 6 (jak pokazano poniżej):

IEC60529 Wielofunkcyjna komora badawcza IPX3 ▌IPX6 do badania ochrony pomieszczeń 0

7. Napęd obrotowy: użyć wysokiej jakości silnika krokówkowego, może automatycznie kontrolować pozytywne i ujemne obroty (przód i tył:odpowiedni do badania próbki przy uruchomieniu i w celu zapobiegania uzwojeniu kabla).

8. Czas badania można ustawić na ekranie dotykowym. Zakres ustawień wynosi 0-999 min (regulowany).

9System sterowania podstawowego przyjmuje 7-calowy ekran dotykowy + PLC. Komponenty elektryczne przyjmują importowane marki, takie jak Omron. Proces okablowania jest zgodny z wymaganiami norm krajowych.Układ deski elektrycznej jest rozsądny, okablowanie jest mocne i oznakowanie jest jasne.

10W komorze jest wyposażony wodoodporny gniazdo do zasilania próbki.

11. Z zabezpieczeniami bezpieczeństwa ochrony przed wyciekiem, ochroną przed niedoborem wody, ochroną przed zwarciem.

Parametry techniczne:

TechniczneParametry	Podstawowe parametry
	Wielkość komory wewnętrznej	*L1400W1400H1400mm*
	Wielkość komory zewnętrznej	L1880W4200H2200mm
	Dopuszczalne wymiary produktów	Długość i szerokość ≤ 1000 mm, wysokość ≤ 100 mm
	Średnica obrotnika	¢200 mm i 600 mm
	Maksymalne nośne obciążenie obrotowego	≤ 20 kg
	Prędkość obrotnika	1-5 r/min (regulowane)
	Metoda obrotowa obrotnika	Zawsze pozytywne / pozytywne i negatywne
	Metoda regulacji przepływu	Ręcznie regulować przepływ poprzez regulację przepływoomierza na panelu
	Czas testowania	0-999 min
	Zasilanie próbki	Konfiguracja z wodoodporną gniazdką w komorze, która umożliwia klientom zasilanie próbki podczas badania, może być produkowana zgodnie z typem gniazda używanym przez klienta.

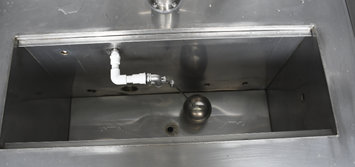

	Zaopatrzenie w wodę do badania	Dzięki wbudowanemu zbiornikowi wody o pojemności około 90 l woda może być poddana recyklingowi
	Całkowita masa	Około 450 kg.
	Wymagane miejsce budowy	4.4m(D) 2.2m(W) 2.4m(H)
	IPX34 Parametry rur oscylujących
	Rurka oscylacyjna	R200 mm i R400 mm i R600 mm
	Odległość pomiędzy próbką dyszy	W granicach 200 mm
	Odległość między otworami rozpylania	50 mm
	kąt przesuwania oscylującej rury	± 60° (IPX3), około ±160° ((IPX4) (Uwaga: standard wymaga IPX3:120°; IPX4: prawie 360°, ale ze względu na to, że podczas badania gramofon znajduje się pod oscylującą rurą, 360° nie może zostać osiągnięte podczas rzeczywistego badania, jeśli nie ma gramofonu,wówczas można osiągnąć 360°)
	Kąt między dwoma otworami	120° ((IP3) 180° ((IP4)
	Otwór igły	φ0,4 mm
	Prędkość oscylacyjna	IPX3: 15 razy/min; IPX4: 5 razy/min
	Przepływ wody z każdej dziury	00,07 l/min +5%
	Ciśnienie rozpylania	80-150Kpa
	IPX56 Parametry dyszy odrzutowej
	IPX5 Otwór odrzutowy dyszy	60,3 mm
	IPX6 Otwór odrzutowy dyszy	12.5 mm
	Przepływ IPX5Jet	12.5±0.625
	IPX6 Przepływ strumieniowy	100 ± 5 l/min
	Ciśnienie wody (Mpa)	Zastosowane zgodnie z określonym przepływem wody
	Odległość od odrzutowca	2.5M (dźwignia od środka gramofonu), odległość może być osiągnięta przez tunel
	Metoda ustawiona w dysze	Wyroby z tworzyw sztucznych
	Parametry elektryczne
	Zasilanie urządzeń	380 V, 50 Hz
	Moc urządzenia	5.0KW
	Funkcja ochrony bezpieczeństwa	Ochrona przed wyciekiem, ochrona przed niedoborem wody, ochrona przed zwarciem
Warunki stosowania	Użytkownik gwarantuje następujące warunki, a odpowiednie połączenie jest zakończone.
Korzystanie z przestrzeni	Podłoga jest płaska, drenaż jest gładki, podłoga i ściany są wodoodporne, Poziomowa nośność nie mniejsza niż 200 kg/m2 Dobrze wentylowane Brak silnych wibracji wokół urządzenia Brak silnego pola elektromagnetycznego wokół urządzenia Brak substancji łatwopalnych, wybuchowych, żrących i pyłu wokół urządzenia Około sprzętu pozostawia się odpowiednie miejsce użytkowania i konserwacji: tylna strona, lewe i prawe, górna część urządzenia: 800 mm; przednia strona urządzenia: 1400 mm
Warunki środowiska	Temperatura:5°C-35°C wilgotność względna: ≤ 85% Ciśnienie powietrza: 86 kPa ≈ 106 kPa
Warunki zasilania
Napięcie, częstotliwość	AC380V; 50 Hz; trójfazowe czterodrukowe + ochronnego drutu uziemionego
Władza	5.0kW
Ochronny opór uziemienia	Opór uziemienia ochronnego drutu uziemienia jest mniejszy niż 4Ω
Przełącznik zasilania	1. Użytkownik musi skonfigurować w miejscu instalacji przełącznik ochrony przecieku powietrza o odpowiedniej pojemności dla urządzenia,i przełącznik musi być używany niezależnie od urządzenia. 2Zabronione jest używanie przełącznika noża lub gniazda. 3Przełącznik przeciwwycieku nie powinien znajdować się w odległości większej niż 2 metry od urządzenia.
Źródło wody	1Użytkownik musi skonfigurować źródło wody dla sprzętu w miejscu instalacji, ciśnienie wody nie jest mniejsze niż 0,2 MPa, a kran 4-punktowy jest zainstalowany. 2Pozycja kranu nie powinna być oddalona o więcej niż 2 metry od sprzętu. 3Jeżeli złącze wody jest innego typu, klient musi przygotować adapter.

IEC60529 Wielofunkcyjna komora badawcza IPX3 ▌IPX6 do badania ochrony pomieszczeń 1

IEC60529 Wielofunkcyjna komora badawcza IPX3 ▌IPX6 do badania ochrony pomieszczeń 3
