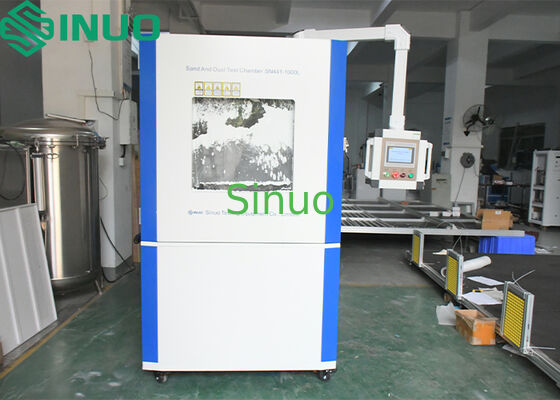

IEC60529 Rysunek 2 IP5X/6X Komora badawcza piasku i pyłu 1000L
| Fine Dust: | 75um lub mniej | Coarse Dust: | 150um lub mniej |
| Dust Concentration: | 2kg/m³ | Air Flow Meter: | 1-20 l/m |
| Baking Dust Temperature: | RT + 10 ℃ ~ 60 ℃ | Talcum Powder dosage: | 2~5kgm3 |
| High Light: | Komora badawcza pyłu IP5X/6X 1000L,Komora badawcza piaskowa IEC60529,komora do testów środowiskowych z gwarancją |
||
- Badania produktów elektrycznych i elektronicznych w środowiskach piaskowych i pyłowych
- Ocena części i uszczelnień samochodów i motocykli
- Symulacja warunków piasku i pyłu naturalnych i wywołanych przez pojazdy
- Ocena szkodliwych skutków przepływu powietrza obciążonego cząstkami na produkty elektryczne
| Parametry | Specyfikacja |
|---|---|
| Model | SN441-1000L |
| Rozmiar roboczy (mm) | L1000 × W1000 × H1000 |
| Wielkość zewnętrzna (mm) | L1450 × W1250 × H2200 |
| Parametry | Specyfikacja |
|---|---|
| Zakres temperatury pyłu pieczeniowego | NT2przewodnictwo |
| Piękny pył | 75 μm lub mniej |
| Górny pył | 150 μm lub mniej |
| Prędkość przepływu powietrza | Nie więcej niż 2 m/s |
| Stężenie pyłu | 2 kg/m3 |
| Dawkowanie proszku talku | 5 kg/m3 |
| Metoda dmuchania pyłu | Od góry do dołu |
| Zakres różnicy ciśnienia ujemnego | -10~0kPa (regulowane) |
| Średnica siatki metalowej | 50 μm |
| Wymagania w zakresie przepływu | 75 μm lub mniejsze niż 150 μm |
| Rodzaj kontroli | Zakres |
|---|---|
| Czas szoku | 1s ¢99h (regulowane) |
| Czas testowania | 1s ¢99h (regulowane) |
| Cykl kontroli odpychania pyłu | 1s ¢99h (regulowane) |
| Czas próżni | 1s ¢99h (regulowane) |
- Materiał komory wewnętrznej: paneł lusterkowy ze stali nierdzewnej SUS201
- Materiał komory zewnętrznej: płytka żelaza A3 z elektrostatycznym oczyszczeniem
- Struktura Komponenty: komora badawcza, wysysacz pyłu, urządzenie dmuchające pył w obiegu, układ próżniowy, zawór przepływowy, układ grzewczy, ekran ochronny
- Okres obserwacji: 1 PC
- Lampa oświetleniowa: 1 sztukę
- Pojemność ładunkowa: 20 kg
| Parametry | Specyfikacja |
|---|---|
| Zasilanie | AC380V trójfazowy, pięciokrętowy, 50 Hz |
| Ochrona obwodu | 32Przełącznik powietrza z blokami końcowymi |
| Kabel zasilania | ≥ 4 mkw. |
| Zużycie energii | 3 kW (bez obciążenia) |
| Układ sterowania Układ sterowania | Wylotowy gniazdo AC220V 16A |
- Ochrona sekwencji fazowej
- Ochrona przed wyciekiem
| Nie, nie, nie. | Nazwa elementu | Marka | Uwaga |
|---|---|---|---|
| 1 | Kontroler ekranu dotykowego | MCGS | |
| 2 | PLC | XINJE | |
| 3 | Kontaktor prądu przemiennego | CHINT | |
| 4 | Średnia relaja | CHINT | |
| 5 | Ochrona sekwencji fazowej | CHINT | |
| 6 | Przycisk oświetlony | ONPOW | |
| 7 | Zatrzymanie awaryjne | ONPOW | |
| 8 | Alarm | ONPOW | |
| 9 | Przełącznik | CHINT | |
| 10 | Przepływomierze | Wyroby w Chinach | |
| 11 | Płytka grzewcza micy | Dostosować | |
| 12 | Cyfrowy miernik ciśnienia | SMC | |
| 13 | Przenośnik | GELEI | |
| 14 | Pompa powietrzna wirusowa | JIUZHOU | |
| 15 | Silnik wibracji | RPM300 | |
| 16 | Inteligentny termostat | Delta | |
| 17 | Sonda K2M | KERUNMEI | |
| 18 | Rtęć próżniowa | FEIYUE | |
| 19 | Worek do pyłu | Wyroby w Chinach | |
| 20 | Wylotowy gniazdo | Wyroby w Chinach | |
| 21 | Rura do oddychania pyłu | Dostosować |
| Nazwa dodatku | Ilość | Uwaga |
|---|---|---|
| Szczotka | 1 sztuk | |
| Ścigacz pyłu z okien | 1 sztuk | |
| Wylotowy gniazdo | 1 SET | |
| Element filtracyjny 5 cali | 2 PCS |
