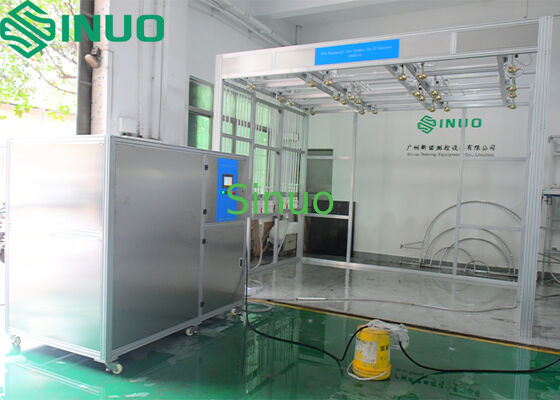

IEC60529:2013 Niezawodna komora badawcza wodoodporna IPX4 dla ładowarek elektrycznych

Name: IEC60529:2013 Niezawodna komora badawcza wodoodporna IPX4 dla ładowarek elektrycznych
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN448-3A
Availability: InStock

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Obudowa ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	1 zestaw na miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN448-3A

norma testowa:

IEC60529-2013, test deszczu IPX4

Natężenie przepływu:

10 l/min ±5% na dyszę

Czas trwania testu:

0,01 s – 99,9 min

Odległość opadów:

0,3–0,5 m

Kierunek natrysku:

Ręcznie regulowane

Montaż dyszy:

Umieszczone na górze komory deszczowej

Podkreślić:

Komora testowa wodoszczelności IPX4

Urządzenie do testowania wodoodporności zgodne z IEC60529

Tester wniknięcia wody do ładowarek EV

Opis produktu

IEC60529:2013 Niezawodna komora badawcza wodoodporna IPX4 dla ładowarek elektrycznych

Informacje o produkcie:

Ten w pełni automatyczny system badań wodoodporności został zaprojektowany i wyprodukowany zgodnie z:

1.IEC60529:2013 Stopień ochrony zapewniony przez obudowę (kod IP)/IPX4

2.Klient/s wymagania szczegółowe dotyczące linii badawczej do ładowania deszczu w stosy (typ próbki, materiał, maksymalne wymiary, maksymalna masa itp.)

Stosuje się go do oceny wodoodporności stacji ładowania (drzwi, osłon i interfejsów uszczelniających) przed wnikaniem deszczu, weryfikując ich zgodność ze standardami ochrony IPX4.

System przyjmuje inteligentne centralne sterowanie oparte na PLC, z obsługą ekranu dotykowego i ustawieniem parametrów.5) są ułożone w układzie macierzystym, z regulowanymi kątami rozpylania, umożliwiającymi badanie wodoodporności na górnej powierzchni stacji ładowania o różnych specyfikacjach.To urządzenie jest idealnym wyborem dla organizacji badawczych zewnętrznych i fabrycznych laboratoriów.

Zasada badania:

W trakcie testu deszczowego panel sterujący wysyła sygnał do uruchomienia systemu.system generuje wymagane opady deszczu (każda dyszaWoda jest rozpylana na powierzchnię próbki za pomocą standardowych dyszek IPX4 z regulowanymi kątami.

Struktura Skład:

Pokój testowy dla deszczu (zbudowany przez użytkownika)	1.Należy je skonstruować przez użytkownika, w tym zbiornik na wodę, urządzenia odwadniające i system cyrkulacji wody. 2.Przednia strona jest otwarta, aby wnieść ładowarkę. 3.Podłoga wyposażona jest w kanały drenażowe.
Kabinet sterujący	1.PLC z kolorowym ekranem dotykowym. 2.Monitorowanie przepływu w czasie rzeczywistym za pomocą elektronicznego przepływometra; czas trwania oprysku i przepływ regulowane na ekranie dotykowym. 3.TOn...szafa sterująca Zapewniając dostęp do wszystkich 24 spryskiwaczy, umożliwiając ciągłe testowanie rozpylania za pośrednictwem własnego systemu recyklingu wody.
Mechanizm rozpylania	1.Obejmuje zawory bramkowe i magnetyczne, rurociągi główne/przydziałowe, ramki wspierające i spryskiwacze IPX4 o regulowanym kącie. 2.Jak pokazano poniżej, w narożnikach zainstalowane są cztery pionowe słupy, z aluminium profilowane na górze, aby ustawić dysze rozpylające. 3.Struktura profilów aluminiowych może być określona wZdjęcie poniżej, a ostateczne wymiary zostaną zaprojektowane zgodnie z rozmiarem użytkownika/s rW pokoju badawczym. 4.Wszystkie spryskiwacze są zainstalowane na górze deszczu badanie pomieszczenie poprzez profile aluminiowe, zaprojektowane zgodnie z normą IEC 60529, rysunek 5, z mosiężnymi czapkami. 5.Spryskiwacze- Tak, proszę.6 wiersze ×4 kolumny (flub szczegółowy układ, patrz poniższy rysunek). 6.Główny rurociąg dostarcza wodę do 24 dyszek rozpylających przez sześć gałęzi rur, z czterema dyszami na każdej gałęzi.
Urządzenia ochrony bezpieczeństwa	Zapewnienie niezawodnej i bezpiecznej pracy systemu

Parametry techniczne:

Nie, nie, nie.	Pozycja	parametry
1	Zasilanie	AC380V 50Hz, 15 kW, z przełącznikiem przeciwwycieku DWykorzystanie energii elektrycznej w warunkach lokalnych
2	Wielkość próbki	Standardowa: 900×900×2400 mm
3	Standardy badań	Badanie deszczowe IEC60529-2013, IPX4
4	Parametry dyszy	Średnica zewnętrzna:F102 mm Średnica pokrywy kulistej: SF750,5 mm Otwór w środku: 1 Wewnętrzne dwa pierścienie: 24 otwory, 30°odległość Zewnętrzne cztery pierścienie: 96 otworów, 15°odległość Łącznie otwory: 121 Średnica otworu:F00,5 mm Materiał: mosiądz
5	Wskaźnik przepływu	10 l/min±5% na dyszę, monitorowane przepływometrem,tPrzepływ może być ustawiany bezpośrednio za pośrednictwem ekranu dotykowego.
6	Odległość opadów	Minimalna odległość od dyszy do próbki: 0.3/00,5 m (według normy).
7	Kierunek rozpylania	kąt dyszy regulowany ręcznie w celu dopasowania do powierzchni próbki do badania.
8	Zainstalowanie dyszy	Dźwiedzi rozmieszczone na górze komory deszczowej, nachylone 45°w dół (regulowane),6 wiersze×4kolumny.
9	Miernik ciśnienia	0/1 MPa, wyświetlana.
10	Czas trwania badania	00,01 s/990,9 min, programowalny.
11	Systemy wodociągowe	1.Woda do opryskiwania dostarczana z woda zbiornik za pośrednictwem pompy markowej. 2.Woda opryskana jest zbierana i poddawana recyklingowi za pośrednictwem systemu cyrkulacji wody (system cyrkulacji wody jest budowany przez użytkownika).
12	System sterowania	Mitsubishi PLC, interfejs z ekranem dotykowym, wyświetlacz miernika przepływu. Czas trwania badania i całkowity przepływ wody można ustawić i monitorować za pomocą ekranu dotykowego. Dostępne tryby pracy ręcznej i automatycznej.
13	Rejestracja wycieków	Kontrola ręczna
14	Obsługa próbek	Próbka załadowana/wyładowana w wózku widłowym.
15	Ochrona bezpieczeństwa	Ochrona sekwencji fazowej, ochrona przed wyciekiem, ochrona przed zwarciem, ochrona przed nieprawidłowym działaniem.

Przegląd procedury badania:

1.Ustawić czas trwania badania za pomocą ekranu dotykowego zgodnie z modelem ładowania.

2.Włóż ładowarkę do komory przy użyciu wózka widłowego do pozycji zatrzymania.

3.Uruchom program testowy zdalnie; system przeprowadza automatyczny test deszczu.

4.Po zakończeniu opryskiwania należy przerwać i usunąć próbkę.

5.Ocena wyników i ustalenie sprawności/niewłaściwości na podstawie zapisanych danych.

Główne składniki i lista marek:

Nie, nie, nie.	Składnik	Marka/pochodzenie	Jednostka	Kty	Wskazania
1	Ekran dotykowy	Weintek	PC	1
2	Kontroler PLC	Mitsubishi	zestaw	1
3	Pompa wodna	Nanfang	PC	2	1 działający, 1 w stanie gotowości
4	Zasilanie	Meanwell (Tajwan)	PC	1
5	Średnia relaja	Omron	zestaw	1
6	Przełącznik	Chint	PC	1
7	Przepływomierze	Chiny	PC	1
8	Przełącznik bliskości	Yangming (Tajwan)	PC	1
9	Wyniki badań	Atak powietrzny.	PC	6
10	Urządzenie zabezpieczające przed fazą	Omron	zestaw	1
11	Części mechaniczne	Sinuo	zestaw	1
12	Oprogramowanie	Sinuo	zestaw	1
13	Spryskiwacze	Sinuo	zestaw	24
