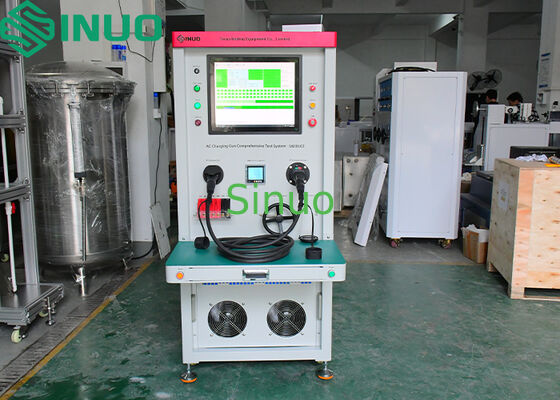

UL Standard AC Vehicle Charging Gun Comprehensive Test System (Standardowy system testowania pistoletu do ładowania pojazdów AC UL)

Zasilanie

Jednofazowe AC 220V / 50Hz

Dopływ powietrza

0,6 MPa

System kontroli

PLC + Komputer przemysłowy

Skanowanie kodów kreskowych

Urządzenie jest wyposażone w skaner do odczytu kodów kreskowych lub kodów QR na próbkach testowych.

Zeskanuj produkt przed testowaniem; po teście zeskanowany kod jest automatycznie powiązany z rekordem testu, umożliwiając identyfikowalność.

Testy ciągłości przewodów

Testy przerwania, ciągłości, zwarcia i kolejności przewodów są wykonywane za pośrednictwem skanowania wejść/wyjść PLC.

PLC automatycznie określa wynik pozytywny/negatywny.

Wbudowany zakres rezystancji

1–5000 Ω, Dokładność: 1%
Można ustawić górne i dolne limity, aby określić jakość produktu.

Rezystancja CC i PE (przycisk wciśnięty / niewciśnięty)

Wtyczka AC 16A:Niewciśnięty RC: 680Ω, Wciśnięty RC+R4: 3,38 kΩ

Wtyczka AC 32A:Niewciśnięty RC: 220Ω, Wciśnięty RC+R4: 3,52 kΩ

Wtyczka AC 63A:Niewciśnięty RC: 100Ω, Wciśnięty RC+R4: 3,4 kΩ

Dokładność pomiaru rezystancji musi osiągnąć 1%–2%.

Zakres testowania termistora

100–50 000 Ω, Dokładność: 2%

Można ustawić górne i dolne limity, aby określić jakość ciągłości.

Test obciążalności prądowej i spadku napięcia

Mierzy spadek napięcia na złączach w warunkach prądu znamionowego i przeciążeniowego.

Wbudowany trójfazowy transformator regulowany: wyjście 0-380V, regulowane obciążenie trójfazowe 0-35A.

Obsługiwane zakresy testowe:

3,3 kW 16A jednofazowy

7,4 kW 32A jednofazowy

11 kW 16A trójfazowy

22 kW 32A trójfazowy

Test rezystancji izolacji

Jednofazowy: L-N, L-E, E-N

Trójfazowy: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parametry:

1.Napięcie testowe: DC 100–1000V (regulowane)

2.Dolny limit: 1 M–1 GΩ (regulowany)

3.Dokładność: ±5%

4.Alarm, gdy rezystancja < wartość ustawiona

Test wytrzymałości dielektrycznej (Hi-Pot)

Jednofazowy: L-N, L-E, E-N

Trójfazowy: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parametry:

1.Napięcie testowe: AC 0–5 kV / DC 0–6 kV (regulowane)

2.Limit prądu upływu: AC 0,1–20 mA, DC 0,01–5 mA

3.Dokładność: ±1,5% + 3 cyfry

4.Cyfrowy wyświetlacz napięcia, automatyczna regulacja programowalna

5.Alarm, jeśli prąd upływu przekracza ustawioną wartość

Stanowisko testowe

Pojedyncze stanowisko, jeden produkt na test

Uchwyty wtyczek

Uchwyt wtyczki pojazdu AC EU, uchwyt gniazda AC EU, uchwyt wtyczki AC GB, uchwyt wtyczki AC US

Płyta tylna

Specjalny uchwyt dociskowy pasujący do produktu testowego, z zaciskiem i płytą ochronną

Wysokość gniazda

750–1000 mm, ergonomicznie zaprojektowane

Oprogramowanie komputerowe

1.Obsługuje Win 7 i Win 10, wszystkie ustawienia parametrów można skonfigurować za pomocą oprogramowania.

2.Wyniki testów każdego produktu są zapisywane na komputerze w czasie rzeczywistym, co ułatwia dostęp, przeglądanie i analizę.

3.Interfejsy komunikacyjne są zarezerwowane do opcjonalnego połączenia z systemami MES, umożliwiając przesyłanie danych testowych do bazy danych MES w celu zarządzania i kontroli.

4.Dane testowe są przechowywane natychmiast po zakończeniu.

5.Zapisane dane testowe można eksportować w formacie TXT lub Excel.

Wymiary

Szer. 900 × Gł. 800 × Wys. 1800 mm

Waga

ok. 300 kg

Inne

1.Mobilne kółka z funkcją blokady.

2.Łączność MES: Opcjonalna, obowiązuje dodatkowy koszt.
