System kompleksowego badania broni ładowania pojazdów dla norm GB/UE/UL

MOQ:	1
Cena £:	negocjowalne
Standardowe Opakowanie:	obudowa ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	1 zestaw na miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SNJ8163

Obsługuje standardy:

Normy GB / UE / UL

Stacja Testowa:

Pojedyncza stacja

Zakres testowania termistora:

100 – 50 000 Ω

Obciążalność prądowa:

0-35A

Funkcja testowa:

Zintegrowane testy rezystancji, ciągłości i dielektrycznego WN

Zarządzanie danymi:

Możliwość śledzenia kodów QR i automatyczne generowanie raportów

Podkreślić:

System badawczy pistoletu ładowania pojazdu

GB EU UL urządzenia do badań ładowania

Sprzęt do badań pojazdów z gwarancją

Opis produktu

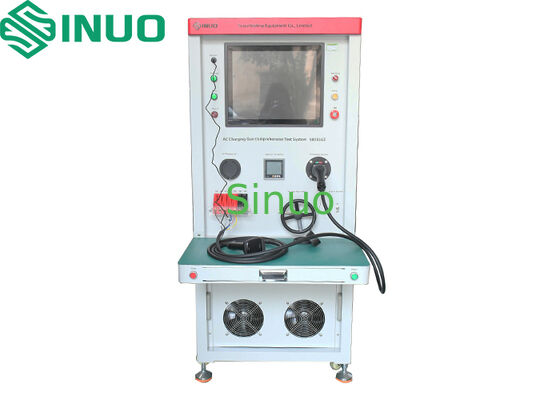

Kompleksowy system testowy pistoletu ładującego do pojazdów zgodny z normami GB/EU/UL

Ten kompleksowy system testowy przeprowadza kontrolę funkcjonalną wtyczek prądu przemiennego zgodnie z normami chińskimi (GB), europejskimi (UE) i amerykańskimi (UL). Każdej wtyczce przypisany jest unikalny kod QR, a wyniki testów są automatycznie zapisywane w raportach, a kwalifikowane wyniki są bezpośrednio drukowane. Wszystkie funkcje są testowane automatycznie w jednej operacji, co zapewnia wysoką wydajność i oszczędność pracy, idealne do pełnej kontroli produkcji masowej w zakładach produkcyjnych.

Funkcje testowania

Testy przerwania, ciągłości, zwarcia i kolejności okablowania poszczególnych przewodów
Test ciągłości rezystancji głównego przewodu
Wbudowany pomiar rezystancji (w tym stan wciśnięty i niewciśnięty przełączników przyciskowych)
Weryfikacja obciążalności prądowej i pomiar spadku napięcia
Test izolacji pomiędzy przewodami
Test wytrzymałości dielektrycznej (wysokiego napięcia) pomiędzy przewodami
Testowanie drutu termopary

Dane techniczne

Parametr	Specyfikacja
Zasilanie	Jednofazowe AC 220 V / 50 Hz
Dopływ powietrza	0,6 MPa
System sterowania	PLC + komputer przemysłowy
Skanowanie kodów kreskowych	Zintegrowany skaner odczytuje kody kreskowe/kody QR na próbkach testowych, umożliwiając automatyczne powiązanie z zapisami testów w celu zapewnienia identyfikowalności
Testy ciągłości przewodu	Testy przerw, ciągłości, zwarć i kolejności okablowania za pomocą skanowania wejść/wyjść PLC z automatycznym określaniem wyniku pozytywnego/niepomyślnego
Wbudowany zakres rezystancji	1 - 5000 Ω, Dokładność: 1% z konfigurowalnymi granicami górnym/dolnym
Odporność CC i PE	Wtyczka sieciowa 16A:Niewciśnięty RC: 680 Ω, Wciśnięty RC+R4: 3,38 kΩ Wtyczka sieciowa 32A:Niewciśnięty RC: 220 Ω, Wciśnięty RC+R4: 3,52 kΩ Wtyczka sieciowa 63A:Niewciśnięty RC: 100 Ω, Wciśnięty RC+R4: 3,4 kΩ Dokładność pomiaru: 1% -2%
Zakres testowania termistora	100 - 50 000 Ω, Dokładność: 2% z konfigurowalnymi limitami
Test obciążalności prądowej i spadku napięcia	Mierzy spadek napięcia na złączach w warunkach znamionowych i przeciążeniowych. Wbudowany trójfazowy transformator regulowany: wyjście 0-380V, regulowane obciążenie trójfazowe 0-35A. Obsługiwane zakresy testowe: 3,3 kW 16A jednofazowe, 7,4 kW 32A jednofazowe, 11 kW 16A trójfazowe, 22 kW 32A trójfazowe
Test rezystancji izolacji	Jednofazowe: LN, LE, EN. Trójfazowe: L1/L2/L3/EN, L1/L2/L3/NE, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. Parametry: Napięcie testowe: DC 100-1000V (regulowane), Dolny limit: 1 M-1 GΩ (regulowane), Dokładność: ±5%, Alarm, gdy rezystancja < ustawiona wartość
Test wytrzymałości dielektrycznej (Hi-Pot).	Jednofazowe: LN, LE, EN. Trójfazowe: L1/L2/L3/EN, L1/L2/L3/NE, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. Parametry: Napięcie probiercze: AC 0-5 kV / DC 0-6 kV (regulowane), Limit prądu upływowego: AC 0,1-20 mA, DC 0,01-5 mA, Dokładność: ±1,5% + 3 cyfry, Cyfrowy wyświetlacz napięcia z programowalną regulacją, Alarm w przypadku przekroczenia ustawionej wartości prądu upływowego
Stacja Testowa	Pojedyncza stacja, jeden produkt na test
Uchwyty na wtyczki	Uchwyt na wtyczkę pojazdu AC w UE, uchwyt na wtyczkę na cokole UE AC, uchwyt na wtyczkę GB AC, uchwyt na wtyczkę AC w USA
Płyta ogonowa	Specjalny uchwyt zaciskowy pasujący do badanego produktu, z zaciskiem i płytką ochronną
Wysokość gniazda	750 - 1000 mm, ergonomicznie zaprojektowane
Oprogramowanie komputerowe	Obsługuje Win 7 i Win 10 z kompleksową konfiguracją parametrów. Zapisywanie wyników testów w czasie rzeczywistym w celu łatwego dostępu, przeglądania i analizy. Interfejsy komunikacyjne zarezerwowane dla opcjonalnej łączności z systemem MES. Dane testowe z możliwością eksportu w formacie TXT lub Excel
Wymiary	Szer. 900 × gł. 800 × wys. 1800 mm
Waga	ok. 300 kg
Dodatkowe funkcje	Kółka mobilne z funkcją blokady. Łączność MES: Opcjonalna, obowiązuje dodatkowa opłata

Znaków:

UL Standard AC Vehicle Charging Gun Comprehensive Test System (Standardowy system testowania pistoletu do ładowania pojazdów AC UL)
