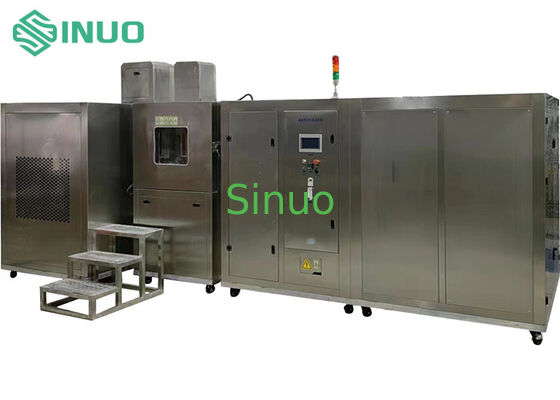

Komora do testowania piasku i pyłu z laminarnym przepływem powietrza o wysokim stężeniu, zgodna z MIL-STD-810G

MOQ: 1
Cena £: Customized
Standardowe Opakowanie: Obudowa ze sklejki
Okres dostawy: 30 dni
Metoda płatności: T/T
Wydajność dostaw: 10 zestawów miesięcznie
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Sinuo
Orzecznictwo
Calibration Certificate (Cost Additional)
Numer modelu
SN441
Rozmiar komory wewnętrznej:
1000 × 1000 × 1000 mm (dł. × szer. × wys.)
Wymiary zewnętrzne:
7500 × 2500 × 4500 mm (dł. × szer. × wys.)
Otwór z metalowej siatki:
Średnica 50µm
Prędkość przepływu powietrza:
5 m/s ± 0,5 m/s
Zakres temperatur:
RT±10-80 ℃
Zakres wilgotności:
<25% wilgotności względnej
Podkreślić:

Komora badawcza pyłu MIL-STD-810G

,

komora otoczenia laminarnego przepływu powietrza

,

sprzęt do badań piasku i pyłu

Opis produktu



MIL-STD-810G wysokiej koncentracji Laminarny przepływ powietrza Piasek i pył Komora badawcza





Przegląd produktu:



Urządzenie to nadaje się do testowania produktów elektrycznych i elektronicznych, części samochodowych i motocykli,oraz uszczelnienia w zakurzonych środowiskach, aby zapobiec przedostaniu się piasku i pyłu do uszczelnienia i obudowyWeryfikuje działanie produktów elektrycznych i elektronicznych, części samochodowych i motocyklowych oraz uszczelnień w zakurzonych środowiskach podczas użytkowania, przechowywania i transportu.Celem badania jest ustalenie potencjalnych szkodliwych skutków cząstek przenoszonych przez przepływ powietrza na produkty elektryczne.Badanie może być wykorzystane do symulacji otwartego, zakurzonego powietrza wywołanego naturalnymi czynnikami środowiskowymi lub zakłóceniami ludzkimi, takimi jak ruch pojazdów.



Zasada projektowania: Zaprojektowano stożkowy lejek z otworem do zbierania pyłu na dnie.Wysokiego ciśnienia turbiny wentylator cyrkularny jest zainstalowany w porcie ekstrakcji pyłu (po prawej stronie), aby wyciągnąć pył i wysłać go na dno wewnętrznej komory, przez dolną stronę komory po lewej stronie, a następnie do komory wstępnej obróbki.w ten sposób rozpoczyna się ciągły cykl.





Stosowane normy:



Zgodne z normami MIL-STD-810G, IEC 60068-2-68 itp.





Specyfikacje techniczne:


Wnętrze komory wymiary 1000 × 1000 × 1000 mm ((W × H × D)
Ok. wymiary zewnętrzne Około 7500×2500×4500 mm (W×H×D) (rzeczywiste wymiary mogą się różnić), włącznie z kanałem wentylacyjnym
Zakres temperatury RT±10-80°C (regulowane)
Zakres wilgotności < 25% RH
Pył drobny ≤ 75um
Górny pył ≤ 150um
Koncentracja 2 ± 0,5 g/m3
Prędkość przepływu powietrza 5 m/s±0,5 m/s;
Dawkowanie talku 2-5 kg/m3 ((Temu sprzętowi potrzeba 25 kg)
Standardy GB2423.37-2006 Badanie Lc1 / IEC 60068-2-68
Zasilanie 380V±10%V (trójfazowe pięciodrukowe, z oddzielnym wyłącznikiem 80A; wyłącznik musi mieć końce; przewód zasilający musi mieć wymiar co najmniej 10 milimetrów kwadratowych).
Zanieczyszczenie, promieniowanie elektromagnetyczne Spełnia odpowiednie normy i wymagania


Charakterystyka struktury komory:


Metoda strukturalna

(Integrowany sterownik i komora badawcza)

1Podłoga komory ma kształt lejka, przy czym w procesie zbierania pyłu pomaga dolny silnik odzyskiwania pyłu.



2Komora badawcza ma rozmiar około sześcienny, with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow directionKomora badawcza ma funkcję ogrzewania.



3Komora badawcza obejmuje komorę wstępnej obróbki, a obie komory mają ten sam przekrój przepływu powietrza.Wykonanie pomiarów węglowodaniowych. W całym układzie generowany jest poziomy strumień powietrza laminowego. W tylnej części komory badawczej znajduje się urządzenie dmuchawy do generowania strumienia powietrza.Powietrze jest pobierane z komory badawczej i wysyłane do komory wstępnej obróbki przez kanał przepływu powietrza.Urządzenie do usuwania pyłu jest zewnętrzne i podłączone przez kanały.

Komora do testowania piasku i pyłu z laminarnym przepływem powietrza o wysokim stężeniu, zgodna z MIL-STD-810G 0
Materiał ścian zewnętrznych Wysokiej jakości stal nierdzewna SUS304
Materiał komory wewnętrznej

SUS304 ze stali nierdzewnej

Komora do testowania piasku i pyłu z laminarnym przepływem powietrza o wysokim stężeniu, zgodna z MIL-STD-810G 1
Okno obserwacyjne Drzwi komory mają duże okno obserwacyjne.
Przewód powietrza

Unikalna konstrukcja kanału powietrza zapewnia, że komora generuje wysokie stężenie laminarnego przepływu powietrza.

Komora do testowania piasku i pyłu z laminarnym przepływem powietrza o wysokim stężeniu, zgodna z MIL-STD-810G 2
Podstawowa struktura Składa się z komory wstępnej obróbki, komory badawczej, włazu do odsysania pyłu, skrzynki do zbierania pyłu, urządzenia do dmuchania krążącego pyłu, systemu próżniowego, zbiornika do przechowywania pyłu, zaworu przepływowego,system grzewczy, płaszczyk zwrotnego przepływu, zwrotnik próbkowy, siatka ochronna, rurka zwrotna do pomiaru stężenia pyłu itp.
Okno obserwacyjne Drzwi są wyposażone w okno obserwacyjne, okno obserwacyjne o odporności na film ogrzewający.
Oświetlenie Komora jest wyposażona w oświetlenie LED o wysokiej intensywności na górze, które projektuje światło do komory przez okno nadające światło na górze; jest sterowana przez niezależny przełącznik.


System sterowania:
Ekran dotykowy

PLC i inteligentny system sterowania ekranem dotykowym (samodzielnie opracowany przez SINUO)
Miernik stężenia

Analogiczne sygnały sterowania są przesyłane do modułu PLC w celu dokładnej kontroli.
System ogrzewania Włókna grzewcze ze stali nierdzewnej
System próżniowy Zawór regulacji ciśnienia, dysza, zestaw regulacji ciśnienia, rurka łącznikowa, pompa próżniowa
Kontroler

Wykorzystuje się programowalny sterownik logiczny (PLC) (ten sterownik ma różne dowolnie ustawione funkcje sterowania, jak opisano poniżej).

  1. Czas oddychania pyłu (przerwanie, oddychanie) h/m/s regulowany
  2. Okres cyklu: dowolnie regulowany
  3. Wykonanie próby w trybie automatycznym
  4. Włączenie: Włączanie Włączanie


Rozmiar siatki metalowej Nominalna średnica drutu 50 μm, nominalna odległość drutu 75 μm lub mniejsza niż 150 μm
Wiatrak Wentylator odśrodkowy z tworzyw sztucznych



Funkcje ochrony bezpieczeństwa:



  • niezawodne urządzenie zabezpieczające do uziemienia;

  • ochrona przed wyciekiem/obwodem otwartym;

  • ochrona przed zwarciem grzejnika;

  • ochrona przed przeciążeniem silnika dmuchawy;

  • Niezależny alarm o nadmiarze temperatury oraz dźwiękowo-wizualny alarm dla komory roboczej;

  • "Systemy" do monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania i monitorowania.




Warunki użytkowania sprzętu:



  1. Napęd: 380V±10%, 50 Hz, trójfazowy, czterodrukowy + drut uziemieniowy

  2. Temperatura otoczenia: 5 ̊35°C

  3. wilgotność otoczenia: < 85% RH (25°C)

  4. Ciśnienie atmosferyczne: 86-106 kPa

  5. Wymagania dotyczące obiektu: Sprzęt powinien być umieszczony poziomo w dobrze wentylowanej komorze badawczej, z wystarczającą przestrzenią wokół niej do użytku i konserwacji.


Warunki środowiskowe: miejsce pracy urządzeń powinno być wolne od silnych wibracji, silnych zakłóceń elektromagnetycznych, wysokich stężeń pyłu i substancji żrących, bezpośredniego światła słonecznego,lub bezpośredniego promieniowania z innych źródeł ciepła.





Wyświetlacz systemu testowego:



Komora do testowania piasku i pyłu z laminarnym przepływem powietrza o wysokim stężeniu, zgodna z MIL-STD-810G 3





Znaków:

komora testowa,

komory symulacji środowiska,

komora stałej temperatury
