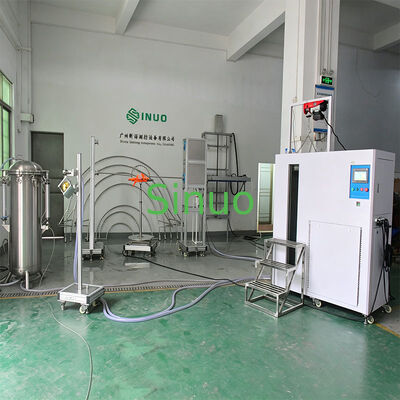

Kompletny system testowania wodoodporności IPX1-IPX8 pod kątem zgodności z normą IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | programie PLC | Display Device: | Ekran dotykowy |
| Drip Area: | 1000×1000 mm | Oscillating Tubes: | R200~R1600 mm |
| IPX7 Tank: | Stal nierdzewna, 500L | IPX8 Tank: | Średnica 0,6m |
| NIE. | Nazwa komponentu | Kod IP | Dane techniczne |
|---|---|---|---|
| 1 | Pionowe urządzenie do badania kropli deszczu | IPX1~2 | Obszar kropli: 1000 mm * 1000 mm |
| 2 | Urządzenie do testowania rur oscylacyjnych | IPX3~4 | Wiele promieni rur: R200mm do R1600mm |
| 3 | Dysza natryskowa | IPX3~4 | Obsługa ręczna do trudno dostępnych miejsc |
| 4 | Dysza węża | IPX5~6 | Testowanie strumieniem wody pod wysokim ciśnieniem |
| 5 | Zintegrowana komora zanurzeniowa i system sterowania | IPX7 | Rozmiar komory: 650 mm * 600 mm * 1500 mm |
| 6 | Zbiornik głębokiego zanurzenia | IPX8 | Zbiornik ciśnieniowy: φ600*1000mm |
| 7 | Obrotnica | Akcesorium | φ600mm, nośność 150kg |
- Podnoszenie skrzynki ociekowej sterowane silnikiem
- Filtr dokładny ze stali nierdzewnej do filtracji zanieczyszczeń
- System sprężonego powietrza zapobiegający zatykaniu się igły
- Medyczne dysze igłowe ze stali nierdzewnej
- Wymiana dyszy bez użycia narzędzi
| Parametr | Specyfikacja |
|---|---|
| Aplikacja | Testowanie IPX1, IPX2 |
| Obszar Deszczu | 1000 mm × 1000 mm |
| Materiał zbiornika | Stal nierdzewna |
| Ociekająca przysłona | ￠0,4 mm |
| Odległość otworu | 20mm |
| Przepływ opadów | 1mm/Min, 3mm/Min, parametry ustawiane przez użytkownika (błąd ±0,5mm/min) |
| Wysokość kapania wody | 200mm (sterowane automatycznie) |
| Czas testu | Minimum 10 minut (konfigurowalne przez użytkownika) |
| Materiał korpusu | Przemysłowy stop aluminium |
| Wymiary (dł.×gł.×wys.) | 1100×1200×2800mm |
| Parametr | Specyfikacja |
|---|---|
| Zaopatrzenie w wodę | > 10 l/min ± 5% czystej, przefiltrowanej wody |
| Rury oscylacyjne | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (stal nierdzewna) |
| Otwór na igłę | Φ0,4 mm |
| Kąt zawarty | IPX3: 120°; IPX4: 180° |
| Kąt obrotu | Maksymalnie ±175° (nastawa wstępna) |
| Prędkość zamachu | IPX3: 4s/czas (2×120°); IPX4: 12 s/czas (2×360°) |
| Przepływ wody | 0,07 l/min na otwór (konfigurowalne) |
| Czas testowania | 0,01 s ~ 99 godzin 59 minut (z możliwością ustawienia wstępnego) |
| Ciśnieniomierz | 0 ~ 0,25 MPa |
| Parametr | Specyfikacja |
|---|---|
| Zaopatrzenie w wodę | Czysta woda 50 ~ 150 kpa |
| Średnica dyszy | Zewnętrzne: Ф102mm; Kulisty: SФ75,5 mm |
| Konfiguracja otworu | Łącznie 121 otworów: 1 środkowy, 24 wewnętrzne (30°), 96 zewnętrzne (15°) |
| Średnica otworu | Ф0,5 mm |
| Tworzywo | Mosiądz |
| Przepływ wody | 10L/min±5% (regulowane za pomocą przepływomierza) |
| Przegroda | Zdejmowany w celu przeprowadzenia testu IPX4 |
| Parametr | Specyfikacja IPX5 | Specyfikacja IPX6 |
|---|---|---|
| Zaopatrzenie w wodę | > 12,5 l/min ± 5% czystej wody | >100L/min±5% czystej wody |
| Średnica dyszy | Ф6,3 mm | Ф12,5 mm |
| Przepływ wody | 12,5±0,625 l/min | 100±5 l/min |
| Odległość do obudowy | 2,5 ~ 3 m | 2,5 ~ 3 m |
| Czas testowania | ≥1min/m² (minimum 3 minuty) | ≥1min/m² (minimum 3 minuty) |
| Wymagania dotyczące pokoju testowego | Szerokość >3m z drenażem | Szerokość >3m z drenażem |
- Zaopatrzenie w wodę do testów IPX1~IPX6
- Testowanie zanurzenia w wodzie IPX7
- Magazynowanie wody do testów IPX8
- Zautomatyzowane sterowanie wszystkimi wodoodpornymi urządzeniami
- Stała temperatura i stały przepływ wody
- Regulacja temperatury PID: temperatura pokojowa ~ 65 ℃ (± 3 ℃)
- Podwójny przepływ wody (duży i mały przepływ)
- Automatyczny uchwyt do podnoszenia zanurzeniowego IPX7
- System dokładnej filtracji ze stali nierdzewnej
- Przemysłowa konstrukcja ze stopu aluminium
- Interfejs ekranu dotykowego ze sterowaniem PLC
- Naczynie ciśnieniowe: zbiornik ze stali nierdzewnej, średnica 0,6 m, wysokość 1,2 m
- Zakres regulacji ciśnienia: 0 ~ 5 barów (konfigurowalny)
- Układ ciśnieniowy: pompa ze stali nierdzewnej + przetwornica częstotliwości
- Dokładność manometru: 0,25 stopnia, zakres: 6 barów
- Czas testu: programowalny 0-99 minut
- Maksymalne ciśnienie graniczne: 5 barów
- Układ zabezpieczający wyłącznik ciśnieniowy
- Złącze węża z drutu stalowego wysokociśnieniowego 3/4
| Parametr | Specyfikacja |
|---|---|
| Średnica gramofonu | Ø600mm |
| Prędkość gramofonu | 1 obr./min |
| Kąt pochylenia | Pozycje 0° i 15° |
| Sprawdź kąt obrotu | 90°, ciągły obrót |
| Materiał korpusu | Przemysłowy stop aluminium |
| Wymiary (dł.×gł.×wys.) | 800×800×250mm |
| Ładowność | Maksymalnie 150 kg |
| Kontrola | Sterowanie rewersyjne poprzez szafę sterowniczą |
Kompletne rozwiązanie do testowania wodoodporności IPX1-IPX8 pod kątem zgodności z normą IEC 60529
W pełni funkcjonalny zintegrowany system testowania wodoodporności IEC 60529 IPX1-IPX8 to kompleksowe rozwiązanie przeznaczone dla producentów, laboratoriów badawczych, jednostek certyfikujących i instytutów badawczych wymagających kompleksowych testów ochrony przed wnikaniem wody.
W przeciwieństwie do konwencjonalnych konfiguracji testowych, które wymagają wielu niezależnych systemów dla różnych stopni IPX, to zintegrowane rozwiązanie łączy możliwości testowania IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 i IPX8 w jedną wydajną platformę.
Dzięki jednej inwestycji użytkownicy mogą wykonać pełny zakres testów wodoodporności wymaganych przez normę IEC 60529 i powiązane normy międzynarodowe.
Obowiązujące standardy
- IEC 60529
- ISO20653
- IEC 60598
- IEC 60335
- IEC 62196
- IEC 61851
- Wymagania dotyczące testowania wodoodporności UL
Kluczowe zalety
✔ Jeden zintegrowany system do testowania IPX1-IPX8
✔ Konstrukcja zgodna z normą IEC 60529
✔ Zmniejszone wymagania dotyczące przestrzeni laboratoryjnej
✔ Niższe koszty inwestycji w sprzęt
✔ Poprawiona wydajność testowania
✔ Nadaje się do rozwoju produktów, certyfikacji i kontroli jakości
Typowe zastosowania
- Sprzęt AGD
- Sprzęt do ładowania pojazdów elektrycznych
- Złącza EV i pistolety ładujące
- Elektronika użytkowa
- Zewnętrzne produkty elektryczne
- Produkty oświetleniowe LED
- Zestawy akumulatorów i systemy magazynowania energii
- Komponenty samochodowe
- Przemysłowy sprzęt kontrolny
Dlaczego warto wybrać zintegrowany system testujący IPX1-IPX8?
Wiele laboratoriów wykorzystuje oddzielne systemy do testów kapania, natryskiwania, natryskiwania i zanurzania, co skutkuje wyższymi kosztami inwestycji i większymi wymaganiami dotyczącymi powierzchni.
Zintegrowany system testowania wodoodporności IPX1-IPX8 firmy Sinuo umożliwia użytkownikom wykonanie wszystkich wymaganych testów ochrony przed wnikaniem wody przy użyciu jednego skoordynowanego rozwiązania, poprawiając wydajność laboratorium i upraszczając zarządzanie sprzętem.
Niezależnie od tego, czy budujesz nowe laboratorium badawcze, czy modernizujesz istniejące obiekty, system ten stanowi praktyczne i ekonomiczne rozwiązanie do kompleksowych testów wodoodporności IEC 60529.
Jakie testy IPX można wykonać?
| Test | Opis |
|---|---|
| IPX1 | Pionowo spadające krople wody |
| IPX2 | Test przechylonej kapiącej wody |
| IPX3 | Test natryskiwania rurki oscylacyjnej |
| IPX4 | Test wody rozpryskowej |
| IPX5 | Test strumienia wody |
| IPX6 | Potężny test strumienia wody |
| IPX7 | Tymczasowy test zanurzeniowy |
| IPX8 | Ciągły test zanurzeniowy |
Potrzebujesz kompletnego rozwiązania do testowania wodoodporności IPX1-IPX8?
✔ Bezpłatne konsultacje techniczne
✔ Pomoc w planowaniu laboratorium
✔ Indywidualne rozwiązania testowe
✔ Globalne wsparcie instalacyjne
Otrzymaj swoją propozycję w ciągu 24 godzin
