ISO9906 Urządzenia elektryczne Pompa wodna Głowica 50M Kompleksowy system testowania wydajności
| Power: | ≤5 kW | Voltage: | 0–300 V. |
| Head: | 0-50m | Rotating Speed: | 0-3000 obr / min |
| Flow Rate: | 0-200m³ / h | Pipe Diameter: | Ф25 / 40/50 |
| High Light: | komora do badania wilgotności i temperatury,laboratoryjny sprzęt do badania efektywności energetycznej |
||
Kompleksowy system testowania wydajności pomp wodnych do urządzeń gospodarstwa domowego o mocy 5 kW
Przegląd:
Ten kompleksowy system testowania wydajności pomp jest odpowiedni do testowania różnych typów pomp urządzeń gospodarstwa domowego;system składa się głównie z głównej szafy sterowniczej, czujnika przepływu, czujnika ciśnienia i przyrządów.Można przetestować napięcie, prąd, moc, przepływ, prędkość obrotową, ciśnienie, wysokość podnoszenia i inne dane silnika pompy;i krzywą HQ, krzywą PQ, krzywą η-Q i krzywą (NPSH) rQ można narysować zgodnie z danymi zebranymi w ramach projektu testowego.
System jest zgodny z: normami międzynarodowymi ISO9906-2012 / normami krajowymi GB3216-2005, GB12785-2002, GB6245-2006, GB9064, normami przemysłu maszynowego JB8092-96, JB5118-2001, JB8091-98, JB6434-92.
Parametry techniczne i wymagania:
|
Podstawowe wymagania dotyczące parametrów |
Średni | □ Czysta woda | |
| Typ pompy testowej |
□ Pompa odśrodkowa □ Pompa o przepływie mieszanym □ Pompa o przepływie osiowym □ Pompa wirowa □ Pompa śrubowa □ Dobrze zatapialna pompa □ Pompa zatapialna do ścieków □ Mała pompa głębinowa □ Pompa pożarnicza □ Pompa magnetyczna |
||
| Napięcie (V) | 0-300V | ||
| moc (KW) | 0-5KW | ||
| Prędkość obrotowa (obr / min) | 0-3000 obr / min | ||
| Przepływ (m³ / h) | 0-200M³ / h | ||
| Wysokość pompy (m) | 0-50m | ||
|
wymagania systemowe |
układ krążenia wody | □ Styl otwarty | |
| Średnica rury (mm) | Ф25 / 40/50 | ||
| Regulacja przepływu | □ Ręczny □ Elektryczny | ||
| Tryb przepływu mocy na osi | □ Elektrometria | ||
| Elementy testowe | Elektryczna metoda pomiaru |
□ Test bez obciążenia □ Test obciążenia / wydajności □ Test wibracyjny □ Test hałasu □ Test kawitacji |
|
| Dokładność systemu |
Zgodny z: Normą międzynarodową ISO9906-2012 / Normami krajowymi GB3216-2005, GB12785-2002, GB6245-2006, GB9064, Normami przemysłu maszynowego JB8092-96, JB5118-2001, JB8091-98, JB6434-92 □ Poziom 1 / Poziom B □ Poziom 2 / Poziom C |
||
| Parametry akwizycji | Napięcie AC, prąd, moc, częstotliwość, prędkość silnika, ciśnienie wlotowe, ciśnienie wylotowe, przepływ itp. | ||
| Analiza wydajności pompy i obliczenie głównych parametrów, krzywych | Wysokość podnoszenia, przepływ, sprawność pompy, sprawność jednostkowa, moc na wale, NPSH;przepływ przy nominalnej wysokości podnoszenia, wysokość podnoszenia przy znamionowym przepływie, rzeczywisty zmierzony punkt przecięcia osiągów pompy;zmierzone odchylenie przepływu, odchylenie wysokości podnoszenia, odchylenie wydajności pompy itp. | ||
| Tryb analizy gromadzenia danych | Komputerowe automatyczne zbieranie, analiza, drukowanie, zarządzanie bazą danych, interfejs Windows 98/2000 / XP | ||

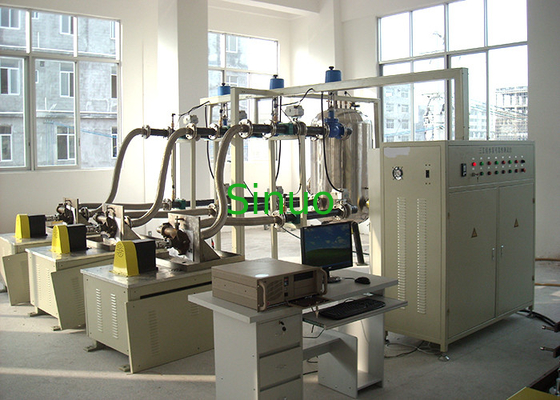

Schemat systemu:
Interfejs oprogramowania:
(Dostępny jest język angielski)
Sinuo może zaprojektować i dostosować kompleksowy system testowania wydajności dla wszystkich rodzajów pomp wodnych, takich jak pompy wodne do sprzętu gospodarstwa domowego, przemysłowe pompy wodne, pompy wody chłodzącej silnik samochodu, pompy myjące, pompy akwariowe itp. Prosimy o kontakt w celu uzyskania dalszych informacji.
