System badania różnicy energii w powietrzu i entalpii ISO 15042 7,5 KM
Podstawowe właściwości
Miejsce pochodzenia:
Chiny
Nazwa marki:
Sinuo
Orzecznictwo:
Calibration Certificate (Cost Additional)
Numer modelu:
SN331-25RT
Nieruchomości handlowe
Minimalna ilość zamówienia:
1
Cena:
Tailored
Warunki płatności:
T/T
Możliwość zaopatrzenia:
1 zestaw na miesiąc
Dane techniczne
| Applied Standards: | ISO 15042, ISO 5151 itp. | UUT Type: | Klimatyzatory o mocy 7,5 KM |
| Test Report: | Format można dostosować | Cooling Capacity: | 0,75 KM ~ 7,5 KM |
| Heating Capacity: | 0,75 KM ~ 7,5 KM | Air Flow: | 300 ~ 4000 m³/h |
| Static Pressure Precision: | ≤±（±0,5%RD）+（±0,5%FS） | Nozzle Pressure Precision: | ≤±（±0,25%RD）+（±0,25%FS） |
Opis produktu

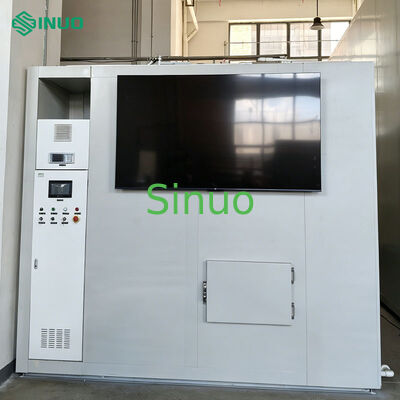

System badania różnicy energii w powietrzu i entalpii ISO 15042 7,5 KM
Przegląd systemu
To laboratorium testowe metody entalpii powietrza o mocy 7,5 KM składa się z bocznych pomieszczeń wewnątrz i na zewnątrz, zaprojektowanych do testowania wydajności klimatyzatora poprzez pomiar temperatury, ciśnienia i parametrów elektrycznych. System nadaje się do testowania klimatyzatorów okiennych, dzielonych i wolnostojących, obsługując zarówno standardowe testy warunków pracy, jak i rozszerzone wymagania testowe w zakresie kontroli i rozwoju próbek produktów.
Działaniem systemu steruje się za pomocą programowalnego sterownika i interfejsu HMI, co umożliwia gromadzenie danych z dużą dokładnością i przesyłanie danych w czasie rzeczywistym do komputerów wyższego poziomu w celu przetwarzania, wyświetlania, przechowywania i generowania raportów.
Standardy zgodności
Zaprojektowane i przetestowane zgodnie z:
- ISO5151:2010
- ISO 15042:2017
Zasada działania
Pomieszczenie testowe reguluje temperaturę termometru suchego i mokrego poprzez zrównoważoną kontrolę temperatury i wilgotności. Układ chłodniczy zapewnia ciągłe chłodzenie i osuszanie, podczas gdy mierniki kontroli temperatury regulują moc nagrzewnicy i nawilżacza, aby osiągnąć pożądane warunki powietrza.
Procedury operacyjne
Lista kontrolna przed uruchomieniem
- Przejrzyj poprzednie rekordy biegowe
- Sprawdź stan zasilania i wody
- Upewnij się, że testowana jednostka (UUT) jest prawidłowo zainstalowana
Standardowa obsługa
- Zamknij wyłącznik zasilania i naciśnij przycisk „Start”.
- Aktywuj wentylatory, ogrzewanie, nawilżanie i systemy ciśnienia statycznego za pośrednictwem interfejsu HMI
- W razie potrzeby włączyć układy chłodnicze i dysze
- Ustawić wartości SV regulatora temperatury zgodnie z warunkami pracy
- Zasilaj testowany egzemplarz poprzez zasilacz o zmiennej częstotliwości
- Zmierz parametry testowanego egzemplarza po ustabilizowaniu się warunków pracy
- Wyłączanie następuje po odwrotnej kolejności procedury uruchamiania
Jednostka w ramach specyfikacji testowych
Obsługiwane typy UUT
- Typ ściany
- Typ sufitu
- Typ 4-kierunkowy
- Typ stojaka podłogowego
Zakresy pomiarowe
- Zakres wydajności testowej:
- Wydajność chłodzenia: 0,75 KM - 7,5 KM
- Moc grzewcza: 0,75 KM - 7,5 KM
- Przepływ powietrza: 300-4000 m³/h (komora odbiorcza 7,5 KM)
- Wymiary jednostki:
- Typ panelu: W≤1000mm, D≤800mm, H≤1800mm
- Typ podziału: W≤1000mm, D≤500mm, H≤2000mm
- Parametry elektryczne:
- Moc jednofazowa: 0-5kW
- Napięcie jednofazowe: 0-300V
- Prąd jednofazowy: 0-20A
- Częstotliwość: 50/60 Hz
- Współczynnik mocy: 0-1
Zasilanie
- Typ: trójfazowy, czteroprzewodowy, 45 kVA (1 zestaw)
- Stacja zasilająca: 7,5 KM Typ jeden napędzany jeden (zasilanie 3-fazowe)
Wymagania środowiskowe
- Brak silnego przepływu powietrza, bezpośredniego światła słonecznego lub gazów korozyjnych
- Brak intensywnych wibracji i źródeł zakłóceń
- Temperatura otoczenia: 0℃-35℃, wilgotność względna: <90%
- Środowisko sterowni testowej:
- Temperatura: 23 ℃ ± 5 ℃
- Wilgotność: <85%RH (w tym okresy nieoperacyjne)
- Wolne od owadów, gryzoni i gazów korozyjnych
Wymagania użytkowe
- Zasilanie: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% szybkości operacyjnej)
- Zaopatrzenie w wodę: Czysta, pozbawiona kamienia woda o wydajności 20 l/h; Przyłącze DN15
- Drenaż: przyłącze DN50
Możliwości testowania
- Znamionowa wydajność chłodnicza (T1, T2, T3)
- Znamionowa wydajność grzewcza (wysoka, niska, bardzo niska)
- Pomiar przepływu powietrza
- Wydajność osuszania
- Analiza mocy wejściowej
- Obliczanie EER/COP
- Pomiar częstotliwości, prądu i napięcia
Dokładność pomiaru
| Dokładność pomiaru | Powtarzalność Dokładność |
|---|---|
| W porównaniu ze standardową maszyną | Średnie odchylenie od 3 testów po zainstalowaniu |
| Wydajność chłodzenia: ±2% | Wydajność chłodzenia: ±1% |
| Wydajność grzewcza: ±2% | Wydajność grzewcza: ±1% |
Główne warunki testowe
| NIE | Przedmiot testowy | Strona wewnętrzna (℃) | Strona zewnętrzna (℃) | ||
|---|---|---|---|---|---|
| Żarówka sucha | Mokra żarówka | Żarówka sucha | Mokra żarówka | ||
| 1 | Ocena Chłodzenie T1 | 27 | 19 | 35 | 24 |
| Ocena Chłodzenie T2 | 21 | 15 | 27 | 19 | |
| Ocena Chłodzenie T3 | 29 | 19 | 46 | 24 | |
| 2 | Maksymalne chłodzenie T1 | 32 | 23 | 48 | 32 |
| Maksymalne chłodzenie T2 | 27 | 19 | 35 | 24 | |
| Maksymalne chłodzenie T3 | 32 | 23 | 52 | 31 | |
| 3 | Zamrożenie T1 | 21 | 15 | 21 | 15 |
| Zamrożenie T2 | 21 | 15 | 10 | 8 | |
| Zamrożenie T3 | 21 | 15 | 21 | 15 | |
| 4 | Minimalne chłodzenie | 21 | 15 | 18 | 12 |
| 5 | Obudowa Pot | 27 | 24 | 27 | 24 |
| 6 | Ocena Ogrzewanie Wysoka | 20 | 15 | 7 | 6 |
| Ocena Ogrzewanie Niskie | 20 | 15 | 2 | 1 | |
| Ocena Ogrzewanie Bardzo niska | 10 | 8 | -5 | -6 | |
| 7 | Maksymalne ogrzewanie | 27 | 19 | 24 | 18 |
| 8 | Minimalne ogrzewanie | 20 | 15 | -7 | -8 |
| 9 | Automatyczne rozmrażanie | 20 | 12 | 2 | 1 |
Dodatkowe warunki testu
| Strona wewnętrzna | Strona zewnętrzna | |
|---|---|---|
| Temperatura (℃) | 10-40 | -15-60 |
| Wilgotność względna (RH) | 35%-93% | 25%-93% |
| Precyzja sterowania (℃) | ±0,2 (WB) | ±0,2 (WB) |
| Precyzja testowania (℃) | ±0,1 (WB) | ±0,1 (WB) |
Uwaga: Kombinacje temperatur nie powinny znacząco odbiegać od standardów. Standardowe warunki chłodzenia/ogrzewania zapewniają dokładność sterowania ± 0,2 ℃; inne warunki utrzymują ± 0,3 ℃. Testowanie wydajności dostępne metodą entalpii jednostronnej. Wydajność nie jest gwarantowana podczas odszraniania lub zatrzymania urządzenia.
Ciągła praca
Możliwość ciągłej pracy w pomieszczeniu zewnętrznym:
- ≥10 godzin przy DB=2,0℃, WB=1,0℃
- ≥8 godzin przy DB=-7,0℃, WB=-8,0℃
Niepewności pomiarowe
- Dokładność temperatury RTD: ≤ ± 0,1 ℃
- Statyczna różnica ciśnień: ≤±(±0,5%RD)+(±0,5%FS)
- Różnica ciśnień w dyszy: ≤±(±0,25%RD)+(±0,25%FS)
- Różnica wlotu i wylotu: ≤±(±0,25%RD)+(±0,25%FS)
- Wejścia elektryczne: ≤±(±0,25%RD)+(±0,25%FS)
- Temperatura termopary: ≤ ± 0,5 ℃
- Ciśnienie czynnika chłodniczego: ≤±(±0,25%RD)+(±0,25%FS)
- Przetwornik wilgotności względnej: ≤±3,0%RH
