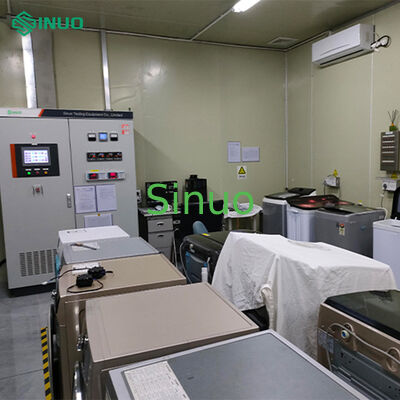

4-stanowiskowy system testowania zużycia pralki
| UUT Type: | Pralki | Main Temp.&Huim.: | zazwyczaj 23°C i 65% wilgotności względnej |
| Horizontal Temperature Nonuniformity: | ≤±1°C (10°C-45°C) | Vertical Temperature Gradient: | ≤±0,5°C/m (16°C-45°C) |
| Wind Speed: | ≤0,25 m/s | Test Station: | 4 stacje |
Laboratorium to wykorzystuje izolowane panele komory i towarzyszącą im jednostkę przetwarzania powietrza w celu zapewnienia stabilnego środowiska o wysokiej temperaturze i wilgotności dla badań wydajności pralki.Wykorzystanie systemu wody o stałej temperaturze oraz powiązanych systemów pomiarowych i sterowania, jednostki poddawane badaniu mogą pracować nieprzerwanie w temperaturze 23±2°C i kontroli wilgotności 65%±5%.Obiekt ten zapewnia niezbędne warunki do badania zużycia energii przez pralkę oraz innych badań wydajności.
Projekt ten, laboratorium wydajności pralki, obejmuje przede wszystkim trzy stacje badawcze dla pralki i jedną stację badawczą dla maszyny referencyjnej.Celem jest utworzenie najnowocześniejszego laboratorium do testowania pralek, zwiększając wskaźniki kwalifikacji produktów i konkurencyjność rynku.
Laboratorium zajmuje powierzchnię około 51 m2 i składa się z sali badawczej i pomieszczenia wyposażenia, w którym można przeprowadzać badania wydajności pralki.To laboratorium może przeprowadzać badania na trzech stacjach jednocześnie.Konstrukcja laboratorium obejmuje głównie następujące części:
- Komora badawcza
- Jednostki chłodnicze i chłodnicze
- System kontroli środowiskowej
- System zasilania wodą o stałej temperaturze i ciśnieniu oraz system rurociągów
- System sterowania
- System kontroli twardości wody
- System pomiarowy (stacje badawcze mogą mierzyć temperaturę, ciśnienie, twardość wody i parametry elektryczne wody wejściowej)
- Systemy zasilania i inżynieria wtórnej dystrybucji energii
- Projektowanie, instalacja i uruchomienie
- Wymogi dotyczące temperatury otoczenia pomieszczenia badawczego: 10°C-35°C, zazwyczaj 23°C, z dokładnością kontroli ±1°C
- Wymogi dotyczące wilgotności otoczenia pomieszczenia badawczego: 55% RH-75% RH, zazwyczaj 65% RH, z dokładnością kontroli ±2% RH
- Jednorodność temperatury: Niejednorodność temperatury poziomej: ≤±1°C (10°C-45°C)
- Wartość temperatury: ≤ ± 0,5°C/m (16°C-45°C), ≤ 1,2°C/m w innych przypadkach
- Prędkość wiatru: ≤ 0,25 m/s
- Zmiana napięcia zasilania: ± 1%
- Wymagania dotyczące temperatury wody: 10°C-60°C, regulowana w zakresie ±1°C; możliwe jest również bezpośrednie podanie wody
- Ciśnienie wody: (0,03MPa-1,2MPa), regulowane w zakresie ±0,02MPa, zazwyczaj 0,24MPa ±0.02
- Stabilność w temperaturze wody: ≤ ± 2,0°C
- Zakres twardości wody: (0,1−3,0 mmol/L) ± 0,2 mmol/L, regulowany ręcznie
- Instrumenty elektryczne: Prąd, napięcie, moc itp., poziom 0,25, zakres napięcia 0-600V, prąd 0-20A, dokładność: ±0,5%
- Wykrycie temperatury: ± 0,1°C, rozdzielczość: 0,01°C
- Dokładność kontroli wilgotności: ± 3% RH
- zużycie energii: ±0,5%; jednostka: 0,001 kWh
- Prąd: 0-20A, dokładność: ≤±0,5%
- napięcie: 0-300V, dokładność: ≤±0,5%, 0-330V, dokładność: ≤±0,5%
- Moc: 0-4 kW, dokładność: ≤±0,5%
- Ciśnienie wody, dokładność: ≤±0,02MPa
- Zużycie energii
- Zużycie wody
- Wskaźnik prania
- Wskaźnik zużycia podczas prania
- Wydajność odwodnienia
- Wydajność płukania
- Pomieszczenie badawcze: 100 mm grubości warstwa izolacyjna poliuretanu, 0,6 mm grubości podwójnie stronne, pokryte kolorem panele stalowe
- Płyty z poliuretanu oporowego o gęstości pianki nie mniejszej niż 38 kg/m3 i o klasyfikacji oporowej B1
- Wymiary pomieszczenia badawczego: L6000mm x W3000mm x H3200mm; wymiary specyficzne można dostosować w zależności od rzeczywistych warunków
- Stacje badawcze: 4 stacje, stanowiska pracy ze stali nierdzewnej
- Drzwi pomieszczenia badawczego: W1200mm x H2200mm, bez progu, z oknem obserwacyjnym
- Oświetlenie: Zainstalowane są cztery lampy fluorescencyjne z podwójnymi rurkami, odporne na mgłę i wodoodporne (z osłonami ochronnymi)
- Jednopasowy zasilacz zapasowy AC jest zainstalowany na ścianie (przy drzwiach)
- W pomieszczeniu badawczym umieszczony jest znak wskazujący na przebieg badania
- Strop: 600x600 mm wykonane są z perforaty aluminiowej, aby zapewnić jednolite rozkład powietrza
- Podłoga pomieszczenia badawczego jest wykonana z betonu, wodoodporna, wybrukowana płytkami antypoślizgowymi i ma rowy drenażowe
- Jednostka obsługująca powietrze: obudowa ze stali nierdzewnej (1 jednostka)
- Zapewnienie powietrzem: dmuchawy odśrodkowe (2 jednostki)
- Chłodzenie wodne: 1 jednostka
- Urządzenie grzewcze: podgrzewacz elektryczny ze stali nierdzewnej, trójfazowy regulator mocy, łatwy do demontażu i konserwacji
- Kontrola nawilżania: rurka elektryczna nawilżania ze stali nierdzewnej, trójfazowy regulator mocy, zbiornik wodny ze stali nierdzewnej z wyjmowalną i mywalną osłoną do łatwego usuwania łuszczy (1 jednostka)
- Urządzenia ochronne: 1 zestaw na ciśnienie powietrza, nadciśnienie, wyłączenie wody, wysokie i niskie ciśnienie oraz nadciśnienie
| Nie, nie, nie. | Nazwa | Model |
|---|---|---|
| 1 | Kompresor | Przewiń |
| 2 | Kondensator | R22, chłodzony powietrzem z płetwami |
| 3 | Filtr suchacz | Seria EK |
| 4 | Szkło widzenia | Seria HMI |
| 5 | Elektryczny zawór rozszerzający | Seria F |
| 6 | Wyniki badań | Seria 200RB |
| 7 | Zawór ręczny | Seria BM |
| 8 | Rury odgałęziające | ¢3 |
| 9 | Odparnik z płetwy aluminiowej | Folia hydrofilowa z aluminium |
| 10 | Miernik wysokiego ciśnienia | -1~3,0MPa |
| 11 | Ciśnieniozmierzacz niskiego ciśnienia | -1,0~1,6MPa |
| 12 | Ośrodki ochronne wysokiego i niskiego ciśnienia | PS2-L7A |
| 13 | Separator oleju | Seria A-WZ |
| 14 | Separator gazowy | Seria SA |
| 15 | Pozostałe zawory | --- |
- Dwa zestawy trójfazowych źródeł zasilania regulowanych częstotliwością zmienną: 15kVA, napięcie regulowane 0-400V, rozdzielczość 0,1V, częstotliwość 50/60Hz
- Zasilanie do pralek i maszyn referencyjnych
- Wszystkie napięcia zasilania są programowalne
Każde stanowisko pracy posiada trójstronny system zasilania wodą, z których dwa są systemami zasilania wodą o stałej temperaturze i ciśnieniu, w tym zbiornikami zimnej i ciepłej wody.Temperatura i ciśnienie wody są regulowanePo pierwsze, pompy wodociągowe są pompy z żelaza nierdzewnego.
