IEC 60879 System badań efektywności energetycznej wielokrotnych wentylatorów
| Applied Standard: | IEC 60879: 2019 | System Design: | Struktura całego pokoju |
| Anemometer Brand: | OMEGA lub odpowiednik | Applicable Products: | Wentylatory stołowe/podłogowe/stojące |
| Temperature Range: | -30°C ~ 80℃ | Test Accuracy: | ± 3% |
| Test Content: | Prędkość/objętość/itp | Max. Fan Dia.: | 600mm |
| High Light: | System badań wentylatorów IEC 60879,wentylatory do oceny efektywności energetycznej,Badania laboratoryjne wielokrotnych wentylatorów |
||
IEC 60879 System badań efektywności energetycznej wielokrotnych wentylatorów
Stosowanie norm:
IEC 60879-2019 "Wentilatory i regulatory komfortu do użytku domowego i podobnych celów - Metody pomiaru wydajności"
Niniejszy system badań efektywności energetycznej wentylatorów został opracowany zgodnie z normą IEC 60879.2019, ES 7821:2024Umożliwia dokładne pomiary kluczowych wskaźników wydajności, w tym prędkości powietrza, natężenia przepływu powietrza, prędkości obrotu, zużycia energii i efektywności energetycznej,do różnych rodzajów wentylatorów, takich jak wentylatory stołoweSystem obsługuje pozyskiwanie i analizę danych do oceny produktów wentylatorów, kontroli jakości oraz celów badawczo-rozwojowych.
Przegląd systemu:

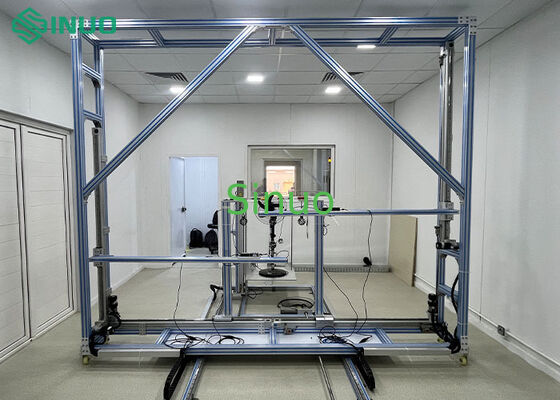

Ten system badawczy posiada konstrukcję pojedynczej komory i jest wyposażony w dedykowaną jednostkę pomiaru przepływu powietrza w celu zapewnienia dokładnego i stabilnego badania wydajności.Komora badawcza składa się z sztywnych paneli izolacyjnych z poliuretanu o grubości 100 mm i 00,6 mm płytki ze stali kolorowej po obu stronach, zapewniające doskonałą izolację termiczną i stabilność środowiskową.
Niezależny zewnętrzny system klimatyzacji jest zintegrowany, aby precyzyjnie regulować wewnętrzne środowisko testowe.temperaturę i wilgotność komory można dokładnie kontrolować, aby w pełni spełnić różne wymagania badawcze.
Laboratorium jest wspierane przez oddzielną salę operacyjną, przeznaczoną do obsługi komputerów biurowych, zintegrowanych szafek zasilania i sterowania oraz urządzeń zasilania o zmiennej częstotliwości.Ten pokój operacyjny jest zazwyczaj budowany przez klienta obok komory badawczej., wykorzystując modułowe konstrukcje paneli w celu zapewnienia elastyczności i wygody.
Cały system badawczy jest sterowany komputerowo, umożliwiając operatorom przeprowadzenie badań poza komorą bez zakłócania pola przepływu powietrza.z pozyskiwaniem danych w czasie rzeczywistymPo zakończeniu procesu automatycznie generowane są raporty dotyczące wydajności przepływu powietrza i oceny efektywności energetycznej, zapewniające wysoką powtarzalność, efektywną pracę,i wygodne zarządzanie danymi.
UUT
* Wiatrak stołowy
* wentylator podłogowy
* Pionowy wentylator
* Zasilanie: AC 0~250V bezstopniowo regulowane, ± 1%
Zawartość badania
* Prędkość wiatru: wentylator na podłodze, wentylator na stole
* objętość powietrza: wentylator podłogowy, wentylator podłogowy, wentylator stołowy
* Prędkość obrotowa: wentylator podłogowy, wentylator podłogowy, wentylator stołowy
* Moc wejściowa: wentylator podłogowy, wentylator podłogowy, wentylator stołowy
* Wartość efektywności energetycznej: wentylator podłogowy, wentylator podłogowy, wentylator stołowy
Dokładność badań
* objętość powietrza: po zainstalowaniu odchylenie pomiędzy wynikami trzech badań a średnią wartością wynosi ± 3%.
Główne części elektrycznych sterowania:
| Nie. | Nazwa | Zawartość | Zakres | Dokładność pomiaru |
| 1 | Czujnik temperatury | Temperatura | -30°C ∼80°C | ±0,5°C |
| 2 | Czujnik wilgotności | Względna wilgotność | 0% ≈ 100% RH | ± 3% RH |
| 3 | czujnik ciśnienia atmosferycznego | Ciśnienie atmosferyczne | 30-110 kPa | ±0,2% FS |
| 3 | Cyfrowy licznik mocy | Parametry elektryczne wejściowe | / | ± 0,1% |
| 4 | Anemometr | Prędkość wiatru | 00,35 m/s | ± 0,2 m/s |
Specyfikacje typu wentylatora i ostrza
| Katalog | Średnica ostrza/mm |
| Wiatrak stołowy | 200,230,250,300,350,400,450 |
| Wiatrak podłogowy | 300,350,400,450, 500,600 |
| Wiatrak pionowy | 400,450,500,550,600 |
| Wymiary zewnętrzne ((mm) | 6300 ((W) × 4700 ((D) × 3100 ((H) |
| Wymiary wewnętrzne ((mm) | 6000 ((W) × 4500 ((D) × 3000 ((H) ± 15, Środkowa ściana rozdzielcza ma grubość 50 mm |
| Struktura utrzymania laboratorium | 100 mm sztywna izolacja z pianki poliuretanowej |
| Drzwi | Wewnątrz 800×2000(H) ×2 (podwójne drzwi) |
| Wielkość okna laboratoryjnego | 400 × 400 mm × 2 |
Elektryczne systemy sterowania i czujników (w niniejszym wykazie przedstawiono tylko niektóre modele marek):
| Nazwa urządzenia | Dokładność i stopień | Zdjęcie referencyjne |
| Kabina zasilania i sterowania | Marka: Sinuo |
|
| Czujnik temperatury i wilgotności |
Marka: DIHUI Model:DSWP-T5W1 Wyświetlanie punktu dziesiętnego: 0,01 °C Dokładność przyrządu: 0,5 °C wilgotność: ± 3% RH |
|
| Anemometr |
Marka: OMEGA Model:HHF142B Zakres: od 40 do 7800 FPM Dokładność przyrządu: Dokładność ± 1 % |
|
| czujnik ciśnienia powietrza | DWSP-T5W1 | |
| Moduł pozyskiwania parametrów elektrycznych |
Marka: Yokogawa Model: WT310 Dokładność: 0,1% |
|
| Komputer przemysłowy |
Marka: ADVANTECH Model: IPC-610L+SIMB I5-2400 8G 500 GSSD |
|
(1) Niniejsze urządzenie testowe zostało opracowane zgodnie z wymaganiami klienta i jest wykorzystywane głównie do testowania wydajności wentylatorów stołowych, wentylatorów podłogowych i wentylatorów pionowych.
(2) System ten ma zalety wysokiej dokładności badań, dokładnych danych, szybkiej prędkości badań, wygodnej pracy, oszczędności energii i niskiej inwestycji, których nie posiadają tradycyjne stanowiska badawcze.
(3) Ten system badawczy przyjmuje podwójne automatyczne sterowanie i obsługę komputera, co zapewnia długoterminową stabilność i wygodną obsługę,i może skutecznie uniknąć przerwy w gromadzeniu danych i ponownego dostosowania warunków pracy spowodowanych awarią komputeraOprócz jednoczesnej pracy na komputerze, system testowy może również jednocześnie rejestrować pierwotne dane, wyświetlać krzywą sterowania procesem,wydrukowanie oryginalnego raportu danych, automatycznie generuje wyniki obliczeń i wyświetla wyniki w postaci krzywej na komputerze, jednocześnie wydaje raport w formacie wymaganym przez klienta.
(4) W tym pomieszczeniu badawczym zastosowano efektywny system oszczędności energii oraz szybki i stabilny system.
(5) Podstawowe akcesoria są importowane znanych marek z dobrą stabilnością i niskim wskaźnikiem awarii.i silnik krokówkowy i serwo silnik są marki japońskiej lub równoważnej marki.
(6) Pokój badawczy ma zalety wysokiej wydajności i oszczędności energii.Niektóre części pomieszczenia badawczego mogą w pełni wykorzystać połączenie odzyskiwania ciepła i hierarchicznego sterowania, aby zmniejszyć moc roboczą i zaoszczędzić dużo energii.
(7) Ogólny wygląd jest piękny. Przyjęta jest znana marka płyty chłodniczej, która ma zalety dobrej izolacji termicznej i płaskiego wyglądu.
(8) Pokój badawczy działa długotrwale bez awarii, a okres użytkowania może przekroczyć 10 lat.
(9) Odchylenie wyniku porównania z wynikiem krajowego laboratorium nie przekracza 3%.
