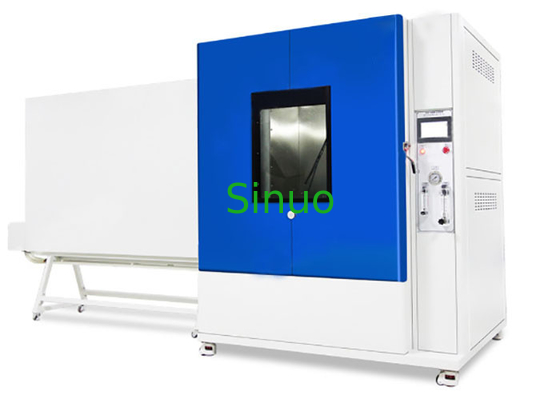

IPX6K9K Sprzęt do badania wnikania wody Wysoka temperatura linii natryskowej Komora testowa prędkości deszczu
| Material: | Ze stali nierdzewnej | Inner Size: | 1500 x 1500 x 1500 mm |
| Controller: | Siemens PLC | Testing Range: | IPX6K / 9K |
| High Light: | komora do badania deszczu,sprzęt do badania iec |
||
IPX6K9K Wodoodporny sprzęt do testowania prędkości deszczu w wysokiej temperaturze linii natryskowej
Przegląd:
Komora testowa jest wykonana z wysokiej jakości materiałów i przetwarzana przez najbardziej zaawansowany sprzęt przetwórczy w Chinach. Powierzchnia zewnętrznej komory jest lakierowana natryskowo, piękna i gładka. Kolor jest skoordynowany, a linie są gładkie i naturalne. Wewnętrzna część wykonana jest z wysokiej jakości międzynarodowej stali nierdzewnej. Wewnętrzny uchwyt na próbki i inne akcesoria są wykonane ze stali nierdzewnej lub miedzi. Konstrukcja jest rozsądna i trwała. Przy założeniu zgodności ze standardami sprzęt jest bardziej praktyczny i łatwy do kontrolowania w oparciu o stabilność wszystkich aspektów.
Cała komora wodoodpornego sprzętu testowego przyjmuje całą strukturę i jest podzielona na trzy części: górną, dolną i prawą. Górna część to komora robocza, dolna część to pomieszczenie mechaniczne, a prawa strona to elektryczna szafa sterownicza.
Służy do sprawdzania obudów IEC sprzętu elektrycznego (test dodatkowego kodu IP), zgodnie z odpowiednimi specyfikacjami normy DIN40050. Głównie do dostarczania części samochodowych, przemysłu motoryzacyjnego i elektronicznego, symulacji środowiska naturalnego lub zaprojektowanych przez człowieka wodoodpornych urządzeń testowych.
To urządzenie zostało zaprojektowane i wyprodukowane zgodnie z klauzulą 14.2.9 normy IEC 60529: 1992 + A2: 2013, ISO 20653-2006, QC / T 413-2002, DIN40050-9.
Parametry techniczne:
| Wymiary | |
| Wewnętrzny rozmiar | 1500 x 1500 x 1500 mm (można dostosować) |
| Rozmiar zewnętrzny | 2000x3800x2450 mm (D * W * H) |
| IP9K | |
| Temperatura wody | 80 ± 5 ° C (test wtrysku gorącej wody, wysokociśnieniowy natrysk termiczny) |
| Stół obrotowy | Średnica: Φ800 mm. Nośność ≤ 50 kg (można dostosować) |
| Lokalizacja dysz | 0 °, 30 °, 60 °, 90 °, średni rozkład w pionie
|
| Liczba dysz | 4 |
| Przepływ wody | 14-16 l / min |
| Ciśnienie natrysku | 8000 ~ 10000 Kpa |
| Odległość od dyszy do próbki | 100-150 mm |
| Prędkość obrotowa stołu obrotowego | 5 ± 1 godz. Na minutę |
| Rura łącząca | Wysokociśnieniowa rura hydrauliczna ze stali nierdzewnej |
| Elektrozawór | Włoski elektromagnetyczny zawór wysokotemperaturowy i wysokociśnieniowy |
| Pompa wodna | Włoska wysokotemperaturowa i wysokociśnieniowa pompa wodna |
| Drut grzewczy | Drut grzewczy 6KW Niemcy |
| Czas na test | 0–99 godz. 59 min |
| Kontroler | Niemcy Siemens + Siemens ekran dotykowy (inne marki opcjonalne) |
| System natryskowy | 4 dysze, zainstaluj 1 dyszę co 30 ° C |
| Komora zewnętrzna | SUS202 # płyta ze stali nierdzewnej lub spray do blachy walcowanej na zimno |
| Komora wewnętrzna | SUS304 # materiał ze stali nierdzewnej |
| I P6K | |
| Średnica dyszy | Ф6,3 mm |
| Ciśnienie wody | 1000kpa (dostosowywane przez przepływ) |
| Przepływ wody | 75 ± 5 l / min (Wysokonapięciowy elektroniczny przepływomierz o wysokim ciśnieniu i wysokiej temperaturze) |
| Czas na test | 3, 10, 30, 9999 min, regulowany |
| Kontrola czasu pracy | 1-9999 min, regulowane |
| Rura zraszająca | Rura hydrauliczna odporna na wysokie ciśnienie |
| Elektrozawór wysokiego ciśnienia | Międzynarodowy zawór elektromagnetyczny wysokiego ciśnienia |
| Rura wodna pod wysokim ciśnieniem | Hydrauliczny wysokociśnieniowy przewód hydrauliczny |
| Regulator napięcia | Delta Tajwanu |
| Użyj środowiska | |
| Temperatura | RT + 10 ℃ ～ ＋ 40 ℃ |
| Wilgotność | ≤85% |
| Moc | AC380 (± 10%) V, 50 Hz, (konfigurowalny), trójfazowy pięcioprzewodowy |
| Pojemność zasilacza | Rezystancja uziemienia ochronnego drutu uziemiającego jest mniejsza niż 4 Ω; Użytkownik musi skonfigurować urządzenie z odpowiednią wydajnością przełącznika powietrza lub zasilania w miejscu instalacji i ten przełącznik musi być używany wyłącznie do tego urządzenia. |
| Protektor | Zabezpieczenie przed wyciekiem, zabezpieczenie przed zwarciem, brak wody, zabezpieczenie przed przegrzaniem silnika |
