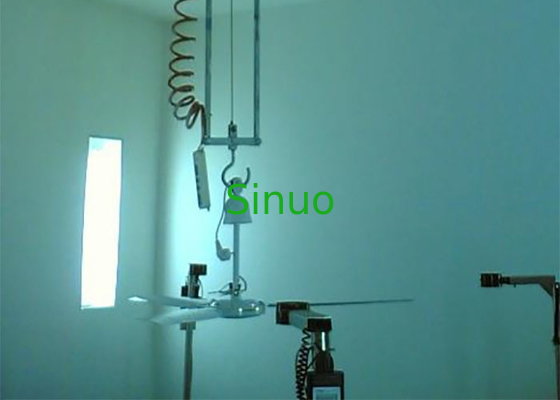

IEC 60879 Sterowane komputerowo laboratorium testowe sprawności energetycznej wentylatorów elektrycznych
Przegląd:
Ten system testujący jest wykonany zgodnie z wymaganiami laboratoryjnymi określonymi w normie IEC 60879 1986 Corr 1992 Wydajność i konstrukcja elektrycznych wentylatorów cyrkulacyjnych i regulatorów i będzie spełniał wymagania testowe dla wentylatora sufitowego.
System testowania efektywności energetycznej jest kontrolowany przez komputery, system może wyświetlać wartość objętości powietrza w każdym punkcie testowym oraz średnią objętość powietrza i objętość powietrza punktowego w każdym okręgu, a także może automatycznie generować i drukować wyniki testów oraz krzywą procesu.Minimalna konfiguracja komputera powinna obejmować dysk twardy 250G, 17-calowy wyświetlacz LCD i pamięć 2G.
System będzie działał ściśle według norm IEC, to znaczy będzie zbierał sumaryczną liczbę impulsów objętości powietrza w ciągu dwóch minut w celu uzyskania średniej objętości powietrza.
Normy:
Może być zaprojektowany zgodnie z następującymi normami:
► IEC 60879 1986 Corr 1992 lub najnowsza wersja
► Inne standardy
Rodzaje testowanego egzemplarza:
Wentylatory sufitowe
Warunki techniczne:
1. System ten spełnia wymagania pomiaru objętości powietrza określone w normie IEC 60879. Posiada wiele cech, takich jak rozsądna konstrukcja, wysoki poziom automatyzacji, wygoda w obsłudze i odporność na zużycie, a także ma właściwości łożyskowe i antywibracyjne.
2. Zakres testowy: wentylator sufitowy.
3. Sterowany komputerami, system może wyświetlać wartość objętości powietrza każdego punktu testowego (w tym położenie, czas opóźnienia 1 min i czas testowania 2 min) ogólnie co trzy minuty oraz średnią objętość powietrza i objętość powietrza punktowego każdego koła i może automatycznie generować i drukować wyniki testów oraz krzywą procesu.Minimalna konfiguracja komputera powinna obejmować dysk twardy 250G, 17-calowy wyświetlacz LCD i pamięć 2G.
4. Prędkość powietrza mierzy się na czterech pół-przekątnych części panelu badawczego i mierzy od 40 mm od środka przekątnej (na pionowej linii przechodzącej przez środek łopatki), a następnie stopniowo przesuwa się w każdą stronę, stopniowo. 80mm.Pomiar zatrzyma się, aż obliczona średnia prędkość spadnie poniżej 9 m / min.Średnia prędkość dowolnego pierścienia jest średnią odczytów z czterech pół-przekątnych przy średnim promieniu pierścienia.
5. Stała rama wentylatora i podstawa anemometru są wyposażone w uniwersalną regulowaną konsolę, a wysokość montażu można wygodnie ustawić w wymaganym zakresie.
6. Anemometr wiatraczkowy typu Testo435-2 o średnicy łopatki 100mm.
7. System jest wyposażony w wielofunkcyjny elektryczny przyrząd pomiarowy, który może mierzyć napięcie, prąd (rzeczywistą wartość skuteczną) i moc.
8. Wymiar panelu badawczego i konstrukcji (wymiar ściany zewnętrznej i ściany wewnętrznej laboratorium)
Wymiar ściany zewnętrznej laboratorium (wymiary zewnętrzne): L 6m * W 5m * H 5m
Wymiar ściany wewnętrznej laboratorium (Wymiary wewnętrzne): L 4,5m * W 4,5m * H3m
Struktura systemu:
