Szczegóły Produktu:
Zapłata:
|
Próbki testowe: | Urządzenia elektromedyczne itp. | Przetestuj środowiska: | Pokój ekranowany elektromagnetycznie |
---|---|---|---|
Zasilanie: | 380 V ± 10%, 50 / 60Hz | Kryteria oceniania: | Metoda górnego kwartylu |
High Light: | systemy testowe EMC,usługi badań elektromagnetycznych |
CISPR 11EMI Zakłócenia nieciągłe Zakłócenia przerywane KLIKNIJ System testowy
Normy i klauzule:
CISPR11 / GB4824: Przemysłowe, naukowe i medyczne (ISM) urządzenia o częstotliwości radiowej i podobne urządzenia - Charakterystyka zaburzeń o częstotliwości radiowej - Ograniczenia i metody pomiaru
CISPR14-1 / GB4343.1: Kompatybilność elektromagnetyczna. Wymagania dotyczące urządzeń gospodarstwa domowego, narzędzi elektrycznych i podobnych urządzeń - Część 1: Emisja
Próbki i ograniczenia:
Urządzenia, elektronarzędzia, regulatory wykorzystujące urządzenia półprzewodnikowe, urządzenia elektromedyczne, diagnostyczne generatory rentgenowskie, zabawki elektryczne, automatyczne urządzenia rozładowujące oraz projektory filmowe i widmowe, wszystkie z kontrolami czasowymi lub programowanymi
Podanie:
Przerywane zakłócenia generowane w momencie przełączania są znacznie większe niż w normalnych warunkach pracy, są mierzone zgodnie ze standardami CISPR 14-1 i CISPR 11, należy mierzyć zakłócenia przerywane (znane również jako kliknięcie).
Zasada testu:
KLIKNIJ odnosi się do: zakłócenia przekraczającego dopuszczalny czas trwania ciągłego zakłócenia nie większego niż 200 ms, a drugie zakłócenie o co najmniej 200 ms w stosunku do poprzedniego zakłócenia. Te dwa przedziały odnoszą się do poziomu ciągłego naddatku na zakłócenia. Kliknięcie może zawierać kilka impulsów.
Struktura:
Główny sprzęt testowy: analizator dźwięku kliknięcia (lub odbiornik z analizą dźwięku kliknięcia), sieć ręcznego zasilania, oprogramowanie testowe EMC itp.
Środowisko testowe: pomieszczenie ekranowane (nie zawarte w tym systemie, opcjonalne lub klient powinien je przygotować).
Użyj środowiska:
Zasilanie: 380 V ± 10% 50 / 60Hz
Temperatura otoczenia: 5 ° C ~ + 40 ° C, nie powinno być wysokiego stężenia pyłu, żrącego gazu, łatwopalnych i wybuchowych przedmiotów
Parametry techniczne:
Główny sprzęt testowy | Analizator dźwięku kliknięcia (lub odbiornik z analizą dźwięku kliknięcia), sieć ręcznego zasilania, oprogramowanie testowe EMC itp. |
Środowisko testowe | Pokój ekranowany elektromagnetycznie |
Częstotliwość kliknięć | Wyraża się to współczynnikiem klikalności N (liczbą kliknięć w ciągu 1 minuty), który określa stopień zagrożenia kliknięciem. Im większy N, tym bliższe ciągłe zakłócenia, a granica amplitudy Lq powinna być równa granicy L ciągłych zakłóceń. Im mniejsze N, tym mniejsze obrażenia i granica amplitudy Lg powinna być rozluźniona. |
Kryteria oceniania | To, czy kliknięcie generowane przez EUT jest kwalifikowane, powinno być ustalane zgodnie z „metodą górnego kwartylu”, dlatego, jeśli w czasie obserwacji zarejestrowano więcej niż 1/4 dźwięku kliknięcia, którego amplituda przekracza limit kliknięć Lg, wtedy EUT zostanie uznany za niekwalifikowany. |

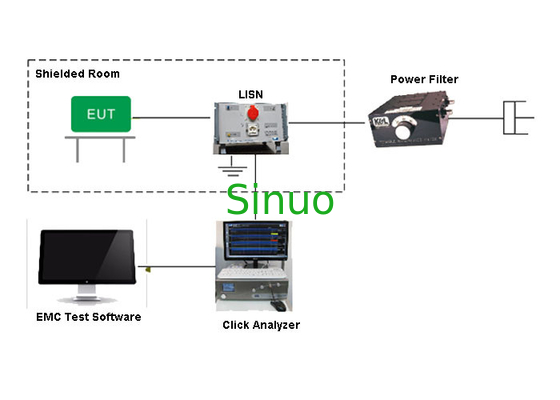

Schemat |
