IEC 61009-1 System badań zasilania obciążeniem wyłączników

IEC 61009-1 System badań zasilania obciążeniem wyłączników

Standardy i klauzule:

Sprzęt badawczy spełnia wymagania standardowe normy IEC 61009-1:2012, IEC 60898-1:2015 pkt 9.11, itp.

Używany do zapewnienia regulowanego napięcia obciążenia, prądu i współczynnika mocy do badań układów kontaktowych mechaniczno-elektrycznych.Jest odpowiedni do badań mocy przełącznika i normalnego okresu eksploatacji przełączników do urządzeń elektrycznych stacjonarnych domowych i podobnych- nadaje się również do badań zdolności do przerwania i normalnego trwania pracy wtyczek i gniazdek do użytku domowego i podobnych zastosowań, jak również do badań naprężenia elektrycznego lamp i innych podobnych badań.

Zasada badania: z szafy obciążeniowej wyjdzie jedno trzyfazowe źródło zasilania i trzyfazowe wejście obciążenia, a obciążenie można podzielić na rezystywne,obciążenia indukcyjne lub pojemnościowe (typ lampy fluorescencyjnej) i opcjonalne trzy w jednym. Prąd linii obciążenia: 8-130A regulowany ręcznie, napięcie linii wyjściowej AC: 10-400V regulowane ręcznie.Urządzenie ma zalety pięknego wyglądu, rozsądny układ i proste działanie.

Charakterystyka:

W górnej części przedniej znajduje się panel sterujący, na którym znajdują się przełączniki zasilania,prąd napędowy produktu, napięcie i moc, przyrząd wyświetlający współczynnik mocy, przełącznik mocy obciążenia, różne wskaźniki stanu, przyciski start i stop, przełącznik konwersji pojemności, przełącznik konwersji typu obciążenia i alarmy itp.dolna część odpowiada przycisku regulacji napięcia wyjściowegoKażda szafa obciążeniowa ma funkcję trzech w jednym obciążeń rezystywnych, indukcyjnych i pojemnościowych (rodzaj lampy fluorescencyjnej),o pojemności nieprzekraczającej 10 W. Wnętrze szafy ładunkowej jest chłodzone silnym wiatrem konwekcyjnym.o pojemności nieprzekraczającej 10 W, oraz prądu wyjściowego, napięcia i mocy podczas procesu badania.

Parametry techniczne:

Model	SN2117C-130A
Stacja badawcza	Samotny
Metody sterowania elektrycznego	Przycisk sterowania, wyświetlacz przyrządu
Wbudowane obciążenie	Połączenie rezystorów trójfazowych, reaktorów i kondensatorów
Napięcie wyjściowe	10 ~ 400V, dokładność ± 0,5%, wyświetlacz cyfrowy
Prąd wyjściowy	10 ̊130A, dokładność ± 0,5%, wyświetlacz cyfrowy
Współczynnik mocy	0.3 ¢0.98, dokładność ±0,5%, wyświetlacz cyfrowy
Moc wyjściowa	0 ~ 120 kW, dokładność ±0,5%, wyświetlacz cyfrowy
Tryb obciążenia	Odporne, indukcyjne i pojemnikowe trzy w jednym, przełączalne
Obciążenie pojemne	70uf, 140uf, 7.3uf nieobowiązkowe
Wydajność obciążenia	Każde wyjście obciążenia i wyjście obciążenia alternatywnego są opcjonalne
Liczba badań	0~999999 razy, można ustawić
Pojemność mocy obciążenia	1*125 kVA
Metoda chłodzenia	Silny wiatr chłodzi
Alarm przejazdu	Górna granica prądu wyjściowego wynosi 130A, a prąd wyjściowy zostanie automatycznie wyłączony, gdy przekroczy 135A
Wymiar	1800 mm × 1200 mm × 1800 mm
Waga	Około 1400 kg.
Zasilanie	Trójfazowa czterodrukowa AC380/50Hz, 130KVA/stacja

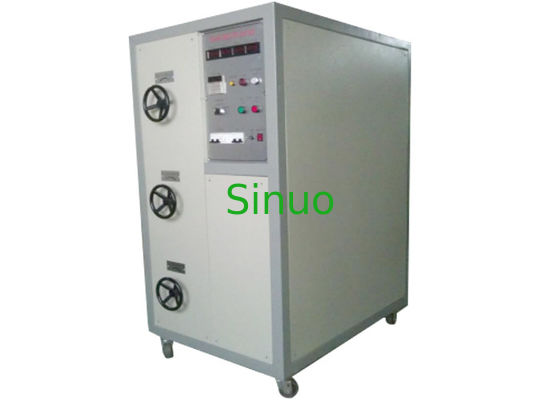

Wyświetlanie szczegółów:
