Przegląd produktu:

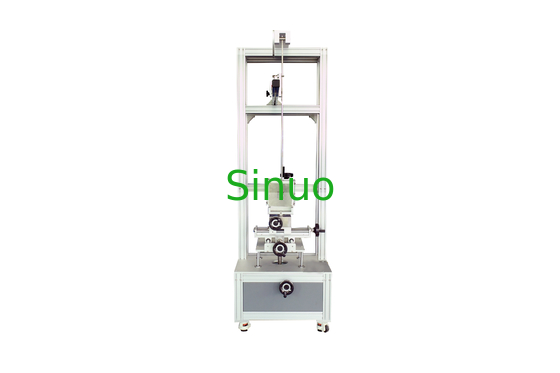

Niniejsze urządzenie do badań uderzeń wahadłowych o niskiej energii jest przeznaczone do wykonywania badań mechanicznych odporności na uderzenia zgodnie z normami IEC 61009-1:2012 i IEC 60898-1:2015.Ma zastosowanie do gniazd przełącznika, wyłączniki, kontaktory, skrzynki montażowe i inne urządzenia elektryczne, które mogą być poddane obciążeniom mechanicznym podczas normalnego użytkowania.
Wykorzystując zasadę wahadła o długości 1 metra (badanie Eha), młotek uderzeniowy jest uwalniany z określonej wysokości, zapewniając precyzyjne uderzenie próbki badawczej poprzez konwersję energii grawitacyjnej.To symuluje rzeczywiste wstrząsy mechaniczne, aby ocenić trwałość i bezpieczeństwo konstrukcyjne narażonych części.
Kluczowe cechy:
Zgodność z normą: IEC 61009-1:2012, IEC 60898-1:2015
Nie wymaga instalacji: konstrukcja stojąca na podłodze, gotowa do użytku
Elastyczny uchwyt montażowy: w pełni regulowany w kierunku X, Y, Z (± 100 mm) i zdolny do obrotu o ± 90° wokół osi poziomej i pionowej
Badania uderzeń ukierunkowane: kąt uwalniania można dostosować do uderzenia w przednie lub boczne powierzchnie próbki
Wszechstronne wsparcie próbki: Kompatybilne z montażem paneli, montażem szynowym i wbudowanymi wyłącznikami
Parametry techniczne:
| Model | SN2507 |
| Zastosowany zakres próbek | Płyty, szyny, wgłębione, płyty, wyłączniki |
| Głowa elementu uderzeniowego | R10 poliamid, twardość HR100 |
| Masa elementu uderzeniowego (masa równoważna) | 150±1g ((200g) |
| Jakość uchwytu | 10 ± 1 kg |
| Kładka montażowa | Można obracać ±90° wokół płyty montażowej, płyty montażowej może obracać ±90° wokół osi pionowej, X, Y, Z trzy osi mogą być regulowane |
| Regulacja pozycji | Uwaga: W przypadku, gdy urządzenie jest wyposażone w urządzenie o napędzie napędowym o pojemności nieprzekraczającej 50 W, należy zastosować następujące funkcje: |
| Swing pendulum | Sztyłowy wahadło o długości 1000±1 mm, masie 100±1 g, zewnętrznej średnicy materiału 9 mm i grubości ściany 0,5 mm |
| Wysokość uderzenia | 0-500 mm, wyświetlacz skali (odpowiednia konwersja kąta) |
| Płytka montażowa wyłącznika | Płyty laminowane 175*175*8 |
| Urządzenie do montażu próbki |
Niezamknięte urządzenie do mocowania wyłącznika
Płyty montażowe, zaciski montażowe wyłączników
|
| Wymiar | 860 mm × 650 mm × 2000 mm |
| Waga | Około 140 kg. |
| Energia /J | 0.14 | 0.2 | (0,3) | 0.35 | (0,4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Masa równoważna/kg | 0.25 | (0,2) | 0.25 | (0,2) | 0.25 | (0,2) | (0,2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Wysokość upadku ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Uwaga 1, patrz uwaga 3.2.2; Uwaga 2 Jednostka energii tej części joula (J) jest pochodna ze standardowego przyspieszenia grawitacyjnego (g), całkowita wartość g: 10 m / s2. | |||||||||||||||
