Aparat do badania charakterystyk wyzwalania wyłączników automatycznych IEC 60898-1 - test wzrostu temperatury

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	sklejka
Okres dostawy:	20 dni
Metoda płatności:	L / C,, T / T, Western Union, MoneyGram
Wydajność dostaw:	20 zestawów na miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN2501E

Zastosowana norma:

IEC60898-1

Zastosowana klauzula:

9.8, 9,9 i 9.10

stacja testowa:

Dostosowywalne

Specyfikacja próbki:

2,5 ~ 125a

Wyjściowy prąd przemienny:

1 ~ 320a

Wyjściowe napięcie AC:

Podkreślić:

IEC 61000-4-12 Sprzęt do testowania EMC

Sprzęt do testowania EMC 4KV

Generator testowy sygnału fali dzwonka

Opis produktu

Maszyna do testowania charakterystyki wyzwalania wyłączników automatycznych IEC 60898-1, test wzrostu temperatury

Przegląd produktu:

Sprzęt testowy został zaprojektowany i wyprodukowany zgodnie z wymaganiami normy

IEC60898-1 klauzula 9.8, 9.9 i 9.10, IEC 60947-1 klauzula 7.2.1 i inne.

Służy do weryfikacji zgodności wyłącznika automatycznego z wymaganiami, które dotyczą 1,13-krotności, 1,45-krotności i 2,55-krotności prądu znamionowego, aby sprawdzić, czy wyzwala w określonym czasie. Sprzęt testowy może również testować charakterystyki wyzwalania natychmiastowego wyłącznika automatycznego, to znaczy, zastosować od 3 do 20-krotności prądu znamionowego do testu, czy wyskoczy w czasie. Spełnia również wymagania standardowego 28-dniowego testu i testu wzrostu temperatury.

Nadaje się do testowania w trybie online wyłączników automatycznych w obudowie formowanej i miniaturowych wyłączników automatycznych przed opuszczeniem fabryki. Jest to niezbędny sprzęt do testowania parametrów elektrycznych producentów wyłączników automatycznych.

Parametry techniczne:

Specyfikacje projektu	Zawartość parametru
Zastosowana norma	IEC 60898-1
Klauzula	9.8, 9.9, 9.10
Metoda sterowania	Obsługa komputera z ekranem dotykowym 18,5 cala
Język programowania	Angielski
Pozycje testowe	1. Test opóźnienia miniaturowego wyłącznika automatycznego 1,13+1,45In; 2,55In 2. Test natychmiastowy miniaturowego wyłącznika automatycznego 3-20In 3. Test wzrostu temperatury miniaturowego wyłącznika automatycznego 4. 28-dniowy test miniaturowego wyłącznika automatycznego
Stanowisko testowe	1 stanowisko
Moc wejściowa	AC380V 50Hz 40kVA
Parametry wyzwalania z opóźnieniem
Wyjściowy prąd AC	1~320A
Wyjściowe napięcie AC	1-5V
Kanał prądu wyjściowego	1-kanałowy, styki wyłącznika obwodu multi-P są połączone szeregowo, aby przetestować kilka przełączników jednocześnie (maks. 3 szt.)
Testowane produkty miniaturowych wyłączników automatycznych	2,5~125A
Kształt fali prądu wyjściowego	Fala sinusoidalna (sprzęt do korekcji zniekształceń fali prądu nie większy niż 5%, błąd systemu nie większy niż 3%)
Metoda kontroli prądu	Automatyczna regulacja, prąd ustawiany na ekranie dotykowym
Dokładność prądu	Poziom 0,5
Dokładność napięcia	Poziom 0,5
Przełożenie transformatora	400/5A
Czas testu	1~999999s
Prąd	Po zastosowaniu 1,13-krotności prądu, szybko i automatycznie wzrasta do 1,45-krotności prądu w ciągu 5 sekund
Mocowanie	Przyjęcie metody zaciskowej, opóźnione: jedno stanowisko, natychmiastowe: jedno stanowisko.
Test wyzwalania natychmiastowego
Mocowanie	Przyjęcie metody zaciskowej, opóźnione: trzy stanowiska, natychmiastowe: jedno stanowisko.
Prąd wyjściowy	AC3A～2500A
Prądy wyzwalania natychmiastowego	3-20 In
Napięcie wyjściowe	1-5V
Kanały prądu wyjściowego	1 kanał
Dokładność prądu	Poziom 0,5
Rozdzielczość	1A
Czas testu natychmiastowego	≤0,2s
Ustawienie górnej granicy czasu działania	1~200ms
Ustawienie dolnej granicy czasu działania	1~200ms
Stanowisko testowe	1 stanowisko
Czas pomiaru	1~9999ms
Funkcja ochronna:	Zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem, zabezpieczenie przed upływem
Test wzrostu temperatury	W normalnych warunkach pracy, gdy wyłącznik automatyczny jest testowany zgodnie z określonymi warunkami. Wyłącznik automatyczny nie powinien ulec uszkodzeniu, aby wpłynąć na jego funkcję lub bezpieczeństwo użytkowania.
Kanał pomiaru temperatury	16 kanałów, rozdzielczość temperatury: 0,1 stopnia, (1 kanał mierzy temperaturę otoczenia wewnątrz komory)
Termopara	Typ T lub typ K
Krzywa temperatury	Wyświetlacz komputera z tabelą rejestracji danych temperatury
Zakres pomiaru temperatury	0~200 stopni
28-dniowy test
Program testowy	Próbka jest zasilana prądem AC 30V i prądem znamionowym, czas włączenia wynosi 21 godzin, czas wyłączenia wynosi 3 godziny, a cykl wynosi 28 razy. Temperatura zacisków jest mierzona podczas ostatniego cyklu włączenia i porównywana z początkową zmierzoną temperaturą, wartość wzrostu temperatury jest porównywana z wymaganiami standardowymi. Po pomiarze wzrostu temperatury prąd wzrasta do wartości prądu wyzwalania w ciągu 5 sekund, a wyłącznik automatyczny powinien wyzwolić w zadanym/ustawionym czasie.
Napięcie wyjściowe	Ponad AC 30V
Wyjściowy prąd AC	AC 3-125A
Czas włączenia	Czas włączenia 0-99h, można ustawić
Czas wyłączenia	0-99h można ustawić
Liczba cykli	0-9999 razy można ustawić
Czas wyzwalania	możliwość rejestracji
Prąd wyzwalania	3~200A
Ocena wyników	1. Czy wyłącznik automatyczny wyzwolił podczas testu, czy nie. Jeśli wyzwolił, nie powiódł się; jeśli nie wyzwolił, przeszedł. 2. Porównanie wzrostu temperatury, jeśli przekracza wartość standardową o 15K, jest wadliwy; jeśli nie przekracza wartości standardowej, jest dopuszczalny. 3. Po wzroście prądu do prądu wyzwalania, jeśli wyzwala w zadanym/ustawionym czasie, jest dopuszczalny; jeśli przekracza zadany/ustawiony czas lub nie wyzwala, jest wadliwy.
Konfiguracja
Kabel połączeniowy	Przewody do testu wzrostu temperatury: 1, 1,5, 2, 2,5, 4, 6 i 10, każda specyfikacja ma długość 1 metra i pasuje do 5 sztuk dla każdej specyfikacji; 16, 25, 35 i 50, każda specyfikacja ma długość 2 metrów i pasuje do 5 sztuk dla każdej specyfikacji
Termopara	Typ K, 16 szt., 2 m długości każda szt.
Kontrola temperatury w komorach	1 szt., do ogrzewania komory do (RT+5~50°C) ogrzewanie komory do (RT+5~50°C) 1 elementy grzejne w każdej komorze. System sterowania do ustawiania i utrzymywania temperatury dla każdej komory. 1 regulatory są zainstalowane na panelu sterowania.
Sprzęt	Wyświetlacz komputera większy niż 18,5 cala, z WIFI
Otwór do gwintowania	Każde stanowisko pracy jest wyposażone w otwory do gwintowania ułatwiające połączenie z instrumentami poza obudową
Oprogramowanie	Edytowalne segmenty programu, zdolne do tworzenia krzywych, generowania raportów i drukowania

Charakterystyka sprzętu:

Komora sprzętu jest spawana wysokiej jakości stalą, płyta jest powlekana i uszczelniana, a powierzchnia jest pokryta antystatycznie, antykorozyjnie i antykorozyjnie. Górna część sprzętu jest wyposażona w panel, wyłącznik zasilania i różne końcówki przewodów (do testu wyzwalania z opóźnieniem). Sprzęt jest rozsądnie zaprojektowany i używany z zaletami wygody, prostej obsługi, niezawodnego działania i pięknego wyglądu.

Zgodnie z opóźnionym wyzwalaniem normy IEC60898-1 klauzula 9.10.2.1 lub 9.10.2.2, komory w SN2501C mogą być testowane niezależnie w tym samym czasie. Zgodnie z testem natychmiastowym klauzuli IEC60898-1 9.10.3.2-9.10.3.4, można go testować tylko w różnym czasie.

Typ testu	Kombinacja 1	Kombinacja 2	Kombinacja 3	Kombinacja 3
Test wyzwalania z opóźnieniem	√
Test wyzwalania natychmiastowego		√
Wzrost temperatury			√	√
Procedura testu 28-dniowego				√

Komora jest wyposażona w urządzenie grzewcze, z zakresem regulacji temperatury RT+5~50°C, dzięki czemu próbki modelu w komorze mogą być używane w normalnych temperaturach otoczenia i obejmuje trzykierunkową funkcję monitorowania temperatury otoczenia.

Oprogramowanie musi umożliwiać zakończenie dowolnego programu testowego w dowolnym momencie bez konieczności czekania na zakończenie standardowej procedury, zachowując wyniki uzyskane w momencie zakończenia.

Zasada testu:

To urządzenie testowe przyjmuje zasadę niskiego napięcia i wysokiego prądu wyjściowego, wykorzystuje duży prąd w maszynie do izolacji prądu wyjściowego transformatora, ustawia wielkość prądu za pomocą ekranu dotykowego, a źródło prądu stałego reguluje wielkość prądu wyjściowego transformatora, który ma funkcję automatycznego stabilizowania prądu. Ma opcję ustawienia czasu testu za pomocą ekranu dotykowego i porównania czasu wyzwalania testu w celu oceny jakości wyłącznika automatycznego.

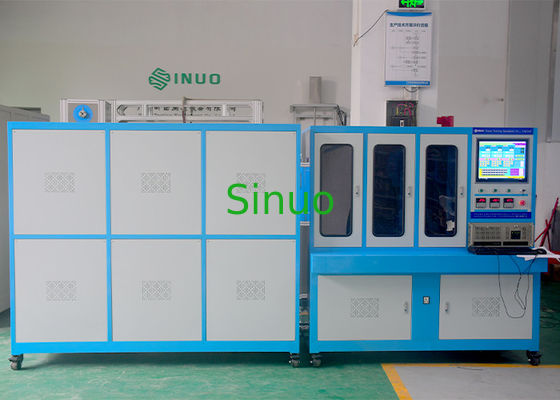

Aparat do badania charakterystyk wyzwalania wyłączników automatycznych IEC 60898-1 - test wzrostu temperatury 0

Aparat do badania charakterystyk wyzwalania wyłączników automatycznych IEC 60898-1 - test wzrostu temperatury 1
