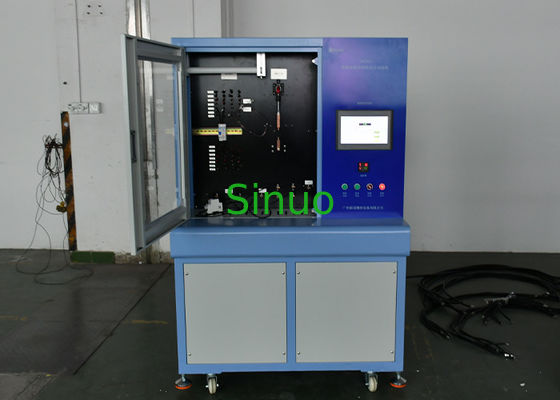

IEC 60898-1 klauzula 9.10 Sprzęt do badań wybicia wyłącznika 2500A

IEC 60898-1 Klauzula 9.10 Sprzęt do testowania wyzwalania wyłączników 2500A

Przegląd:

Opracowany w oparciu o zdefiniowane przez klienta wymagania techniczne, sprzęt ten jest zgodny z obowiązującymi normami krajowymi i międzynarodowymi, w tym IEC 60898-1 (9.10), GB10963.1-2005 (9.10), GB14048.1-2006 (7.2.1) i JB/T8979-2006 (8.13), zapewniając niezawodne i znormalizowane działanie podczas testowania wyłączników.

Sprzęt ten został zaprojektowany w celu weryfikacji opóźnionego działania wyzwalania wyłączników poprzez zastosowanie prądów o wartości 1,13, 1,45 i 2,55 razy większej od wartości znamionowej, zapewniając wyzwolenie wyłącznika w określonych limitach czasowych. Może również oceniać natychmiastowe zachowanie wyzwalania poprzez poddanie wyłącznika prądom od 3 do 20 razy większym od prądu znamionowego, aby potwierdzić zgodność z wymaganiami dotyczącymi czasu wyzwalania.

Idealnie nadaje się do testowania w trybie online wyłączników w obudowie (MCCB) i miniaturowych wyłączników (MCB) przed dostawą. Jako niezbędny sprzęt do weryfikacji parametrów elektrycznych w produkcji wyłączników, charakteryzuje się szybkim montażem osprzętu, w pełni automatycznym testowaniem i inteligentną oceną zaliczenia/niezaliczenia.

Obudowa sprzętu wykonana jest z wysokiej jakości stopu aluminium i stali, a panele wykończone są powłoką metalową i poddane obróbce antystatycznej, odpornej na rdzę i korozję. Górna część wyposażona jest w panel sterowania, włącznik zasilania i zaciski o różnych specyfikacjach dedykowane do testów opóźnionego wyzwalania. Dzięki zwartej konstrukcji, przyjaznej obsłudze, stabilnej wydajności i nowoczesnemu, estetycznemu wyglądowi, system ten zapewnia wydajne i niezawodne rozwiązanie testowe.

Specyfikacje techniczne

JEDEN. Komora stałotemperaturowa

1. Zintegrowana z systemem testowym w celu zapewnienia kontrolowanego środowiska temperaturowego.
2. Zakres temperatur: otoczenia ~ 50°C
3. Rozdzielczość temperatury: 0,1°C
4. Stabilność temperatury: ±1°C

DWA. Parametry testu opóźnionego wyzwalania

1. Zakres wyjściowy prądu AC: 3–350A
2. Zakres wyjściowy napięcia AC: 0–5V
3. Kanał wyjściowy: Wyjście jednokanałowe; styki wielobiegunowego wyłącznika są połączone szeregowo w celu jednoczesnego testowania.
4. Obowiązujący zakres produktów: Miniaturowe wyłączniki o prądzie znamionowym od 3A do 125A
5. Kształt fali prądu wyjściowego: Czysta fala sinusoidalna (zniekształcenia fali ≤5%, całkowity błąd systemu ≤3%)
6. Tryb sterowania: Automatyczna regulacja za pośrednictwem interfejsu ekranu dotykowego
7. Dokładność prądu: Klasa 0,5
8. Dokładność napięcia: Klasa 0,5
9. Przekładnia prądowa: 400/5A
10. Czas trwania testu: Regulowany od 1 do 999 999 sekund
11. Proces testowania: Po zastosowaniu prądu 1,13 razy większego od prądu znamionowego, system automatycznie zwiększy się do 1,45 razy większego od prądu znamionowego w ciągu 5 sekund w celu testowania progresywnego.

TRZY. Parametry testu natychmiastowego wyzwalania

1. Metoda mocowania: Połączenie zaciskowe, konfiguracja jedno stanowiskowa; kompatybilny z wyłącznikami 1P–4P
2. Zakres prądu wyjściowego: AC 100A ~ 2500A
3. Liczba kanałów wyjściowych: 1 kanał
4. Dokładność prądu: Klasa 5
5. Rozdzielczość prądu: 1A
6. Czas trwania testu natychmiastowego: ≤ 0,2 s
7. Ustawienie górnego limitu czasu działania: 1 ~ 200 ms
8. Ustawienie dolnego limitu czasu działania: 1 ~ 200 ms
9. Stanowisko testowe: 1 stanowisko
10. System sterowania: PLC + interfejs ekranu dotykowego
11. Zakres pomiaru czasu: 1 ~ 999 ms
12. Funkcje ochrony: Zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem, zabezpieczenie przed upływem prądu
13. Temperatura pracy: 0 ~ +40°C
14. Wilgotność względna: 20% ~ 90% RH
15. Wymiary obudowy: Długość 1000 mm × Szerokość 780 mm × Wysokość 1600 mm

CZTERY. Parametry testu wzrostu temperatury

1. Cel: Sprawdzenie, czy wyłącznik, w normalnych warunkach pracy i testowany zgodnie z określonymi procedurami, nie wykazuje wzrostu temperatury przekraczającego limity określone w tabeli 7 odpowiedniej normy.
2. Wymaganie: Wyłącznik musi pozostać nieuszkodzony i w pełni funkcjonalny po testach, bez uszczerbku dla bezpieczeństwa eksploatacji.
3. Kanały pomiaru temperatury: 8 kanałów
4. Rozdzielczość temperatury: 0,1°C
5. Zakres pomiaru temperatury: 0 ~ 200°C
6. Typ termopary: Typ T
7. Wyświetlanie temperatury: Wyświetlanie krzywej w czasie rzeczywistym
8. Rejestracja danych: Wbudowana funkcja rejestracji danych temperatury

Okablowanie do testu wzrostu temperatury:

1. Specyfikacje 1 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm² — Długość: 1 metr każdy, Ilość: 5 sztuk na specyfikację
2. Specyfikacje 16 mm², 25 mm², 50 mm² — Długość: 2 metry każdy, Ilość: 5 sztuk na specyfikację

Akcesoria:

1. Specjalny klej do mocowania termopary — 1 butelka
2. Rozpuszczalnik do usuwania kleju — 1 butelka

Wyświetlanie próbek:
