Tester życia mechanicznego i elektrycznego wyłącznika automatycznego IEC 61009-1

Tester Żywotności Mechanicznej i Elektrycznej Wyłączników Automatycznych IEC 61009-1

Normy i Klauzule:

Sprzęt testowy jest zgodny z wymaganiami normy IEC 61009-1:2012, IEC 60898-1:2015 klauzula 9.11, itp.

Może przeprowadzać testy żywotności mechanicznej i elektrycznej wyłącznika automatycznego, a wspierająca szafa obciążeniowa może realizować test obciążeniowy wyłącznika automatycznego w warunkach znamionowego napięcia i prądu znamionowego. Może być również używany do weryfikacji mechanizmów bez wyzwalania. System sterowania PLC + ekran dotykowy jest używany do automatycznego sterowania testowanymi produktami. Technologia automatycznego sterowania jest wykorzystywana w procesie testowania, co pozwala na zakończenie statystyki i podsumowania liczby testów, kontrolę czasu zamykania i otwierania oraz inteligentną ocenę, czy styki są dobre czy złe. Użyj ekranu dotykowego i programowalnego kontrolera logicznego PLC jako głównej jednostki sterującej i użyj cylindra jako siły napędowej do otwierania i zamykania wyłącznika automatycznego. Dla wyłącznika automatycznego z automatycznym otwieraniem i zamykaniem, maszyna zapewnia zasilanie prądem stałym i zmiennym dla zasilania wyłącznika automatycznego, a efekt sterowania otwieraniem i zamykaniem wyłącznika automatycznego jest osiągany poprzez sterowanie zasilaniem.

Cechy:

1. Obudowa urządzenia przyjmuje wysokiej jakości stalową zintegrowaną obudowę, płytę uszczelniającą malowaną natryskowo, a powierzchnia jest spryskiwana antystatycznie, antykorozyjnie i antykorozyjnie.

2. Panel i przyciski operacyjne umieszczone są po prawej stronie urządzenia, co jest wygodne w użyciu i ma piękny wygląd.

3. Urządzenie jest wyposażone w skrzynkę ochronną, a test przeprowadzany jest w skrzynce dla bezpieczeństwa.

4. Urządzenie jest kompatybilne z produkcją wyłączników automatycznych w obudowie formowanej 3P-4P oraz produktów o specyfikacjach prądowych od 63A do 125A.

5. Prąd ramy nie jest używany do testowania w tym samym czasie. Urządzenie jest wyposażone w zestaw automatycznych mocowań zamykających i otwierających. Prąd urządzenia zależy od formy produktu. Na przykład, prąd przewodzi, gdy produkt jest zamknięty, a prąd nie przewodzi po otwarciu produktu, a cykl jest powtarzany sekwencyjnie, a prąd obciążenia jest regulowany, a prąd jest nakładany od 1-125A, a liczbę zamknięć i otwarć można ustawić ręcznie. (Nieograniczone, dostępne w interfejsie parametrów ekranu dotykowego do ustawiania) Urządzenie posiada łącznie cztery pary mocowań, tylko jeden produkt może być testowany jednocześnie, a zasilanie testowe jest jednym zestawem.

Parametry Techniczne:

Model	SN2503
Metoda sterowania elektrycznego	Inteligentne sterowanie zintegrowane PLC, obsługa interfejsu dotykowego człowiek-maszyna
Pozycje testowe	1. Test żywotności wyłącznika automatycznego bez automatycznego otwierania i zamykania 2. Test żywotności wyłącznika automatycznego z automatycznym otwieraniem i zamykaniem
Testowany produkt	3~125A, kompatybilny z testem żywotności mechanicznej i elektrycznej jednobiegunowych ~ czterobiegunowych miniaturowych wyłączników automatycznych odpowiednio, nie testując w tym samym czasie
Tryb wyzwalania	Własny elektromagnetyczny wyłącznika automatycznego lub zewnętrzny cylinder popycha wyzwalanie i zamykanie
Tryb napędu	Napęd cylindryczny
Stanowisko testowe	3 stanowiska
Zasilanie cewki wyłącznika automatycznego	AC0~300V
Metoda ustawiania napięcia	Automatyczna regulacja
Rozdzielczość	0. 1V
Dokładność	2±%
Zasilanie cewki wyłącznika automatycznego	DC0~60V
Metoda ustawiania napięcia	Automatyczna regulacja
Rozdzielczość	0. 1V
Dokładność	2±%
Ustawienie czasu zamykania	1~999.9s
Ustawienie czasu otwierania	1~999.9s
Ustawienie liczby otwarć i zamknięć	1~999999
Funkcja ochronna	Przepięcie, przetężenie, zwarcie
Urządzenie alarmowe dźwiękowe i świetlne	Przypomnij operatorowi na czas podczas testu lub gdy pojawiają się niekwalifikowane produkty testowe
Wymiar	1200mm×800mm×1500mm
Waga	Około 200 KG

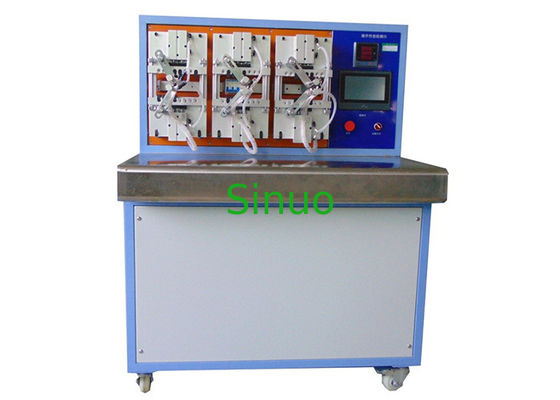

Wyświetlanie szczegółów:
