Wysokowydajna skuteczność ekranowania Sprzęt testowy EMC EN 50147 Pomieszczenie ekranowane elektromagnetycznie

EN 50147 Pomieszczenie ekranowane elektromagnetycznie Wysokowydajna skuteczność ekranowania Sprzęt testowy EMC

Normy i klauzule:

EN50147 „Wysoko wydajna skuteczność ekranowania pomieszczenia ekranującego w metodzie pomiarowej”
CISPR17 „charakterystyka tłumienia pasywnego filtra przeciwzakłóceniowego i elementu tłumiącego metody pomiarowej”
CISPR25 „Charakterystyka zakłóceń radiowych pojazdów, łodzi i silników spalinowych Granice i metody pomiaru w celu ochrony odbiorników samochodowych”
ISO11452-4 „Pojazdy drogowe z wąskopasmową emitowaną energią elektromagnetyczną metodą zakłóceń elektronicznych metoda badawcza Metoda BCI wtrysku dużych prądów”
GB / T 50719-2011 „Specyfikacje techniczne pomieszczenia z ekranowaniem elektromagnetycznym”
GB / T 12190 „Skuteczność metody pomiaru ekranowania elektromagnetycznego pomieszczenia w pomieszczeniu”

Próbki i ograniczenia:

Pokój z osłoną elektromagnetyczną służy do izolowania środowiska elektromagnetycznego w pomieszczeniu i na zewnątrz, aby zapewnić normalne działanie wewnętrznych urządzeń elektronicznych i elektrycznych. Stosowany głównie do przeprowadzonego testu emisji, testu odporności, testu zakłóceń nieciągłych EMI itp.

Podanie:

Urządzenia elektryczne i urządzenia elektroniczne, w tym elektroniczne systemy samochodowe, wytwarzają w pracy pewną liczbę fal elektromagnetycznych, które mogą zakłócać otaczający sprzęt lub być odbierane przez specjalistyczny sprzęt.
Pomieszczenie ekranowania elektromagnetycznego służy do izolowania środowiska elektromagnetycznego w pomieszczeniu i na zewnątrz, co może zapobiegać przedostawaniu się zewnętrznych zakłóceń elektromagnetycznych do pomieszczenia, aby wpłynąć na badanie, i może ograniczyć wyciek elektromagnetyczny wewnętrznych urządzeń wysokiej częstotliwości o wysokiej częstotliwości, aby zapobiec wpływowi ludzie i sprzęt wokół. Jest to idealne miejsce do testowania EMC.

Zasada testu:

Pokój z osłoną elektromagnetyczną jest wykorzystywany głównie do testu emisji elektroniki samochodowej (CE), testu odporności na przewodzenie przejściowe, testu iniekcji prądu masowego (BCI), testu linii paskowej itp.

Struktura:

Zasilanie: 380 V ± 10% 50 / 60Hz
Temperatura otoczenia: 5 ° C ~ + 40 ° C, nie powinno być wysokiego stężenia pyłu, żrącego gazu, łatwopalnych i wybuchowych przedmiotów

Typowe zastosowanie:

Typowym zastosowaniem	Przeprowadzony test emisji (CE)
	Test nieciągłych zakłóceń (KLIKNIJ)
	Przeprowadzony test odporności (CS)
	Test mocy zakłóceń RF (RFP)

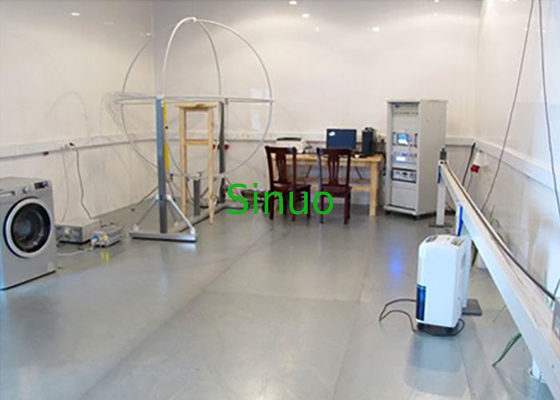

	Trójpierścieniowy test promieniowania anteny (MFI)
	Indukcyjny test gęstości prądu (EMF)
	Prądy harmoniczne, fluktuacje napięcia i migotanie (harmoniczne i migotanie)

Skuteczność ekranowania SE (zgodnie z EN 50147-1):

Źródło polowe	Częstotliwość (MHz)	Skuteczność ekranowania (dB)
Pole magnetyczne	0,014	≧ 70
Pole magnetyczne / pole elektryczne	0,1	≧ 90
Pole magnetyczne / pole elektryczne	1	≧ 100
Pole elektryczne	100	≧ 110
Pole elektryczne	450	≧ 110
Pole elektryczne	950	≧ 100
Pole elektryczne	3000	≧ 100
Pole elektryczne	18000	≧ 100
