IPX5 IPX6 Dysze do węży System testowy strumienia wody Jet PLC z regulowanym kierunkiem
| Water Jet Distance: | 2,8m | Water Jet Direction: | Regulowany |
| Pressure Gauge: | 0 ~ 0,25 MPa | Turntable Diameter: | Φ600mm |
| Water Tank: | 500L | Control Method: | PLC i ekran dotykowy |
| High Light: | komora do badania deszczu,sprzęt do badań iec |
||
IPX5 IPX6 Dysze wężowe System testu strumienia wody Otwarty typ
IPX5 IPX6 Dysze do węży System testowy Jet Stream Jet ze zbiornikiem wody ze stali nierdzewnej
Przegląd:
System testowania dysz strumieniowych IPX5 i IPX6 służy do weryfikacji właściwości ochronnych obudowy produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, urządzeń gospodarstwa domowego, uszczelek i lamp pod dyszami wodnymi w stopniu IPX5 i IPX6.
To urządzenie testujące wnikanie wody IPX5 / 6 zapewnia, że prędkość strumienia wody osiąga standardową wymaganą wartość poprzez kontrolowanie przepływu wody zasilającej, obudowa jest rozpylana ze wszystkich możliwych kierunków strumieniem wody ze standardowych dysz testowych, jak pokazano w IEC 60529 rysunek 6 .
Zgodny ze standardami:
IEC 60529-2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX5 i IPX6
IEC 60598-1-2017 „Oprawy oświetleniowe - część 1: Wymagania ogólne i badania”
Struktura:

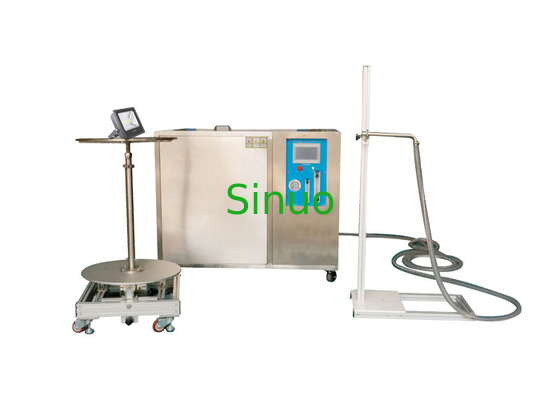

Sprzęt testowy składa się z mechanizmu strumienia wody, elektrycznej szafki sterowniczej, zbiornika do przechowywania wody, wspornika dyszy i stołu obrotowego. Próbkę umieszcza się na stole obrotowym, który obraca się przez napędzanie silnika z prędkością obrotową 1r / min, aby obudowa była rozpylana ze wszystkich możliwych kierunków strumieniem wody ze standardowych dysz testowych. Część sterowania elektrycznego i zbiornik wody są zintegrowane. Cały ten system przyjmuje otwartą strukturę.
Parametry techniczne:
| Kontrola i obsługa | Obsługa za pomocą przycisku (inteligentny system sterowania PLC i ekran dotykowy jest opcjonalny) |
| Średnica wewnętrzna dyszy | IPX5: Ф6,3 mm; IPX6: Ф 12,5 mm
|
| Ocena dostawy | IPX5: 12,5 ± 0,625 l / min; IPX6: 100 ± 5 l / min, ręcznie regulowany (rotametr) |
| Odległość strumienia wody | 2,8 m ((odległość od dyszy do środkowej powierzchni gramofonu, standard wymaga 2,5-3 m) |
| Kierunek strumienia wody | Kąty można regulować, dostosowując podpory |
| Metoda mocowania dyszy | Mechanicznie przymocowany do podpory |
| Ciśnieniomierz | Można wyświetlić 0 ~ 0,25 MPa |
| Czas trwania testu | 0,01 S ～ 99,9 min, może być ustawiony (standard wymaga prawdopodobnie 1 min / m² lub minimum: 3 min) |
| Obrotnica | Średnica: Φ600 mm, prędkość obrotowa: 1r / min, nośność: ≤50 kg |
| Zbiornik na wodę | Ten system testowy przyjmuje strukturę typu otwartego, woda testowa nie jest poddawana recyklingowi. System testowy jest wyposażony w zbiornik wody ze stali nierdzewnej o pojemności około 500 litrów. Zbiornik wody jest wyposażony w zawór pływakowy poziomu wody, który automatycznie kontroluje dopływ wody, i ma wykrywanie alarmu wysokiego i niskiego poziomu wody, aby skutecznie zapobiec uszkodzeniu pompy z powodu suchej wody. |
| Ochrona bezpieczeństwa | Zabezpieczenie kolejności faz, zabezpieczenie przed wyciekiem, zabezpieczenie przed brakiem wody, zabezpieczenie nienormalne. |
