Kompleksowy system ochrony przed wnikaniem wody IEC 60529 IPX1 do IPX7

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Sklejka
Okres dostawy:	30 dni
Metoda płatności:	L / C, T / T, Western Union, MoneyGram
Wydajność dostaw:	10 ZESTAWÓW MIESIĘCZNIE

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

CHINY

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN4417

Metoda kontroli:

Program PLC

Urządzenie wyświetlające:

ekran dotykowy

Stopnie IP:

IPX1 ~ IPX7

Obszar kroplowania:

1000 × 1000 mm

Rurki oscylacyjne:

R200 ~ R1600 mm

Zbiornik wodny:

Stal nierdzewna, 500 l

Podkreślić:

komora do badania deszczu

sprzęt do badań iec

Opis produktu

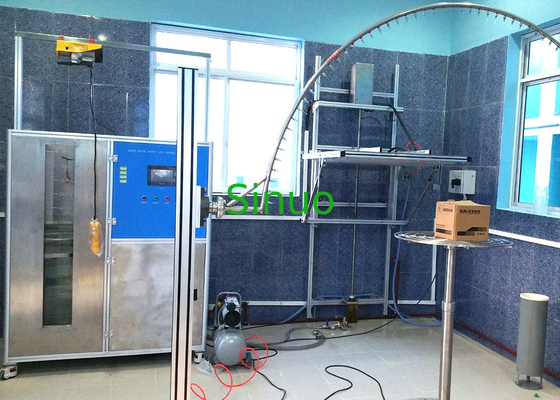

Kompleksowy system ochrony przed wnikaniem wody od IPX1 do IPX7

Przegląd:

Kompleksowy system testowania wnikania wody służy do weryfikacji właściwości ochronnych obudowy dla produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, urządzeń gospodarstwa domowego, uszczelek i lamp pod:
kapanie wody w stopniu IPX1 i IPX2
rozpylanie i rozpryskiwanie wody w stopniu IPX3 i IPX4.
strumienie wody o stopniu IPX5 i IPX6
tymczasowe zanurzenie w wodzie w stopniu IPX7

System testowania wnikania wody zapewnia, że prędkość kapania, rozpylania wody lub strumienia wody osiąga standardową wymaganą wartość poprzez kontrolowanie przepływu wody i osiąganie równoważnego ciśnienia poprzez kontrolowanie głębokości próbki zanurzonej w wodzie, wytwarzając jednolity przepływ wody lub nacisk na cały obszar obudowy.

Zgodny ze standardami:

IEC 60529-2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 i IPX7

IEC 60598-1-2017 „Oprawy oświetleniowe - część 1: Wymagania ogólne i badania”

Struktura:

Sprzęt testowy składa się z mechanizmu kroplowego, mechanizmu oscylacyjnego, mechanizmu strumienia wody, zbiornika zanurzeniowego, elektrycznej szafy sterowniczej i stołu obrotowego. Wspornik skrzynki ociekowej jest zawieszony na ścianie i wyposażony w funkcję zapobiegającą upuszczeniu, która może być podnoszona automatycznie sterowana silnikiem. Jeden koniec mechanizmu oscylacyjnego jest zamontowany na ścianie, a drugi koniec mechanizmu oscylacyjnego jest przymocowany do podpory podłogowej, rurka powoduje oscylacje w wyniku napędzania silnika. Dysza jest przymocowana do wspornika stojaka podłogowego. Zbiornik wody i elektryczna część sterująca są zintegrowane, podnoszenie kosza na próbki jest napędzane elektrycznym podnośnikiem. Prędkość obrotowa stołu obrotowego jest regulowana, stosowana do testu IPX1 ~ IPX6 i może być przechylana o 15 °, używana do testu IPX2. Sprzęt testowy jest wyposażony w urządzenie do czyszczenia filtra wody, aby zapobiec zatkaniu otworu. Cały ten system przyjmuje strukturę typu otwartego.

Parametry techniczne:

1. Szafka elektryczna i zbiornik zanurzeniowy w wodzie
Szafka sterownicza elektryczna	Wykrywanie przepływu: sprzężenie zwrotne elektronicznego sygnału przepływomierza Ustawienie przepływu: Ustaw na ekranie dotykowym Sterownik: Mitsubishi PLC Interfejs człowiek-maszyna: 7-calowy kolorowy ekran dotykowy Funkcja sterowania: stały dopływ wody, stały dopływ wody, pionowa kontrola deszczu kapiącego, kontrola oscylującego deszczu, kontrola strumienia wody i strumienia, kontrola obrotu stołu obrotowego, kontrola czasu testu. Funkcja ochrony: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem
Zakres zastosowania	Zasilanie i kontrola wody dla testu IPX1-6, testu zanurzenia w wodzie IPX7
Metoda zaopatrzenia w wodę	Stały dopływ wody, stały dopływ wody
Proces kontroli zaopatrzenia w wodę	Elektroniczny przepływomierz i cyfrowy manometr monitorują bieżące wartości w czasie rzeczywistym po tym, jak użytkownik ustawi wartości przepływu i ciśnienia na ekranie dotykowym, dane są odczytywane do PLC poprzez konwersję danych, a następnie prędkość pompy wodnej jest regulowana na podstawie częstotliwości przetwornik. System ma dwa kanały zaopatrzenia w wodę: jeden duży przepływ i jeden mały przepływ.
Oddział dużego przepływu	◆ Dotyczy testu silnego strumienia wody IPX5 / 6 ◆ Zakres przepływu: 10-100 l / min ◆ Dokładność przepływu: ± 0,5 l / min ◆ Przepływomierz: przepływomierz turbinowy ◆ Pompa wodna: pompa odśrodkowa ze stali nierdzewnej
Oddział o małym przepływie	◆ Stosowany do testu rozpylania wody IPX1 / 2/3/4 ◆ Zakres przepływu: 1-10 l / min ◆ Dokładność przepływu: ± 0,5 l / min ◆ Przepływomierz: mały przepływomierz turbinowy ◆ Pompa wodna: odśrodkowa pompa wodna ze stali nierdzewnej ◆ Zakres ciśnienia: 0,1-3 kg / cm2 ◆ Wyświetlacz ciśnienia: wyświetlacz cyfrowy, za pomocą manometru cyfrowego
Zbiornik zanurzeniowy / zbiornik do przechowywania wody	◆ Może być stosowany do zasilania w wodę testu IPX1-6 i testu zanurzenia w wodzie IPX7 ◆ Objętość: 500L ◆ Rozmiar zbiornika: W600mmXD600mmXH1400mm ◆ Okno obserwacyjne: okno ze szkła hartowanego ◆ Rozmiar okna obserwacyjnego: W200mmXH1250mm ◆ Ogranicznik głębokości: skala ze stali nierdzewnej ◆ Długość skali: 1300 mm, rozdzielczość 1 mm ◆ Kontrola poziomu: łącznik pływakowy + rurka przelewowa
Rurociąg zaopatrzenia w wodę	Zaopatrzenie w wodę w systemie jest rozprowadzane do każdego urządzenia za pomocą węży z PVC zgodnie z rozkładem terenu, kontrolowanym przez elektromagnetyczny zawór wodny oddzielnie dla każdego urządzenia. Rurociąg doprowadzający wodę jest zainstalowany z zaworem spustowym. Po zakończeniu testu woda w rurze wodnej jest automatycznie usuwana.
Filtr	Obudowa ze stali nierdzewnej, drobny element filtrujący
Ochrona bezpieczeństwa	Zabezpieczenie kolejności faz, zabezpieczenie przed wyciekiem, zabezpieczenie przed brakiem wody, zabezpieczenie nienormalne
2. Urządzenie testujące pionowe urządzenie ociekowe IPX1 / 2
Obszar kroplowania	WD = 1000 × 1000 mm, inne rozmiary można dostosować
Wysokość kroplówki	Odległość igły 200 mm od próbki jest automatycznie mierzona przez czujnik podczerwieni
Prędkość kapania / przepływ wody	Przełączane 1 + 0,5 0 mm / min lub 3 + 0,5 0 mm / min, opady deszczu są kontrolowane cyfrowo
Otwór igły	Φ0,4 mm
Odstępy między otworami kroplowymi	20 mm x 20 mm
Podnoszenie skrzynki ociekowej	Napędzany silnikiem, regulowany w zakresie 1100–1800 mm, prowadnica śrubowa zapewnia płynne podnoszenie i samozabezpieczenie
Czas na test	0-99,9 min, można ustawić
3. Rurki oscylacyjne IPX3 / 4 Urządzenie testujące rozpyloną wodę
Promień rury oscylacyjnej	R200, R400, R600, R800, R1000, R1200, R1400, R1600mm są opcjonalne, wykonane ze stali nierdzewnej
Otwór igły	Φ0,4 mm
Dystrybucja otworów w sprayu	IPX3: po łuku 60 ° po obu stronach punktu środkowego (120 °) IPX4: na całym 180 ° półkola Rozstaw otworów: 50 mm
Przełączanie IPX3 / 4	Przełączanie poprzez zmianę określonej liczby igieł nieprzelotowych lub igieł przelotowych
Kąt oscylacyjny	IPX3: 120 ° (± 60 °) ； IPX4: 350 ° (± 175 °)
Oscylująca prędkość	IPX3: 4s / cykl (2 × 120 °); IPX4: 12s / cykl (2 × 350 °);
Przepływ wody	Regulowany w zakresie 1-10 l / min
Czas na test	0,01 S ～ 99,9 min, można ustawić
4. Ręczna dysza rozpylająca wodę IPX3 / 4
Parametry dyszy zraszającej	Średnica zewnętrzna: Ф102 mm, średnica sferyczna: SФ75,5 mm, 1 otwór pośrodku, 2 wewnętrzne koła po 12 otworów w rastrze 30 °, 4 zewnętrzne koła po 24 otwory w rastrze 15 °, łącznie 121 otworów Ф0,5 mm, wykonane z mosiądz.
Przepływ wody	10L / min ± 5%, przepływomierz jest regulowany ręcznie za pomocą rotametru, elektroniczny przepływomierz może być opcjonalny
Nacisk	50 ～ 150 Kpa, zakres pomiarowy manometru: 0 ～ 0,25 MPa
Ruchoma tarcza	Wykonany z aluminium, można go odpiąć
Kierunek rozpylania wody	Kąt natrysku wody można regulować, dysza natryskowa IPX 3 i 4 ma takie samo wsparcie jak dysza węża IPX 5 i 6
Czas trwania testu	0,01 S ～ 99,9 min, można ustawić
5. Ręczna dysza wodna IPX5 / 6
Parametry dyszy węża	IPX5: Ф6,3 mm; IPX6: Ф 12,5 mm
Przepływ wody	IPX5: 12,5 ± 0,625 l / min; IPX6: 100 ± 5 l / min, przepływomierz jest regulowany ręcznie za pomocą rotametru, elektroniczny przepływomierz może być opcjonalny
Odległość od dyszy do powierzchni obudowy	2,8 m ((odległość od dyszy do środkowej powierzchni gramofonu, standard wymaga 2,5-3 m)
Kierunek strumienia wody	Kąt natrysku wody można regulować
Metoda stałej dyszy	Dysza węża IPX 5 i 6 oraz dysza natryskowa IPX 3 i 4 są zamocowane na tym samym wsporniku
Ciśnieniomierz	Można wyświetlić 0 ~ 0,25 MPa
Czas trwania testu	0,01 S ～ 99,9 min, może być wstępnie ustawiony
6. Komora zanurzeniowa IPX7
Rozmiar i objętość komory	Rozmiar komory wewnętrznej: WDH = 600 * 600 mm * 1400 mm, 500 L.
Najwyższa testowa głębokość wody	1200 mm, ze skalą, rozdzielczość skali: 1 mm
Rozmiar kosza	Wiszący kosz ze stali nierdzewnej: WD = 500 × 500 mm
Kontrola podnoszenia	Kontrolowany przez elektryczny wciągnik
Czas trwania testu	Kontrola ręczna
Okno obserwacyjne	Okno ze szkła hartowanego, rozmiar okna: W200mmXH1200mm
7. Gramofon
Średnica	Φ600mm
Prędkość obrotowa	1r / min
Nośność	≤50 kg
Inne funkcje	Wodoodporny, może być odchylany o 15 °, z podnoszoną ramą nośną

Znaków:

IEC 60068-2-68 Komora badawcza piasku i pyłu do badań ochrony własności intelektualnej w przemyśle motoryzacyjnym i elektronicznym
