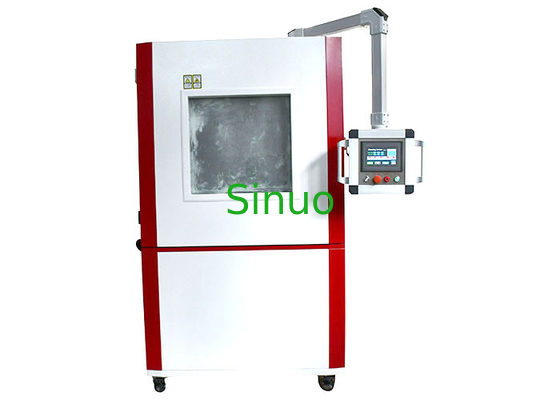

IP56 Komora pyłowa IEC 60529 Ochrona przed pyłem Sprzęt testujący
| Working Volume: | 1000L | Air Velocity: | ≤2 m / s |
| Vacuum Pumping Speed: | 0 ~ 30 kPa | Air Pressure: | 0,5 ~ 1,0 MPa |
| Dust Concentration: | 2 ～ 4 kg / m³ | Control Method: | PLC |
| Display Method: | 7-calowy ekran dotykowy | Timing Range: | 0 ~ 99 godzin 59 minut 59s |
| High Light: | Komora pyłowa IP56,komora pyłowa IEC 60529,sprzęt do badania pyłu 4 kg / m3 |
||
IEC 60529 Rysunek 2 Sprzęt do testowania kodu IP komory pyłowej IP56
Informacje o produkcie:
Urządzenie testowe nadaje się do uszczelniania części i badania odporności obudowy na piasek i pył produktów elektrycznych i elektronicznych, części zamiennych do samochodów i motocykli oraz uszczelnień.W celu wykrycia użytkowania, przechowywania, wydajności transportowej produktów elektrycznych i elektronicznych, części zamiennych do samochodów i motocykli oraz uszczelek w środowisku piasku i pyłu.
Sprzęt testowy wykorzystuje inteligentny i humanizowany system sterowania PLC, wnętrze sprzętu testowego wykonane jest z wysokiej jakości stali nierdzewnej SUS304, obudowa jest natryskiwana elektrostatycznie w formacie A3.Ma również duże okienko obserwacyjne i ręczną wycieraczkę.Ochrona bezpieczeństwa jest dobra.
Komora do badań piasku i pyłu została zaprojektowana i wyprodukowana zgodnie z normą IEC60529: 2013, rys. 2, i jest wymagana zgodnie z normą IEC 60335-1 klauzula 22.1, IEC60598-1-2008 itd.
Parametry techniczne:
| Model | SN4412-1000L | |
| Rozmiar roboczy (mm) | L1000 * W1000 * H1000 | |
| Rozmiar zewnętrzny (mm) | L1610 * W1250 * H1950 | |
| Główne parametry techniczne | Zakres temperatury | Temperatura pokojowa |
| Pył testowy | suchy talk, który może przejść przez sito 75 μm i kwadratowe sito o średnicy drutu 50 μm. | |
| Sprawdź dawkę piasku (lub talku) |
2kg / m³
|
|
| Pompa próżniowa | 0 ~ 30 kPa | |
| Ciśnienie powietrza | 0,5 ~ 1,0Mpa | |
|
Przykładowy zakres regulacji wysokości regału
|
0 ~ 750 mm
|
|
|
Zakres czasowy
|
0 ~ 99 godzin 59 min | |
|
Dokładność pomiaru czasu
|
± 1 min | |
|
Kontrola cyklu obciążenia
|
0 ~ 99 godzin 59 min | |
|
Kontrola cyklu nadmuchu popiołu
|
1 s ~ 9999 min | |
| Koncentracja piasku i pyłu | 2 ～ 4 kg / m3 | |
| Prędkość przepływu powietrza | ≤2 m / s | |
Podanie:
Weryfikacja użytkowania, przechowywania i transportu produktów elektronicznych i elektrycznych, samochodów i części motocyklowych, uszczelek i lamp w zakurzonym środowisku, w celu określenia możliwego szkodliwego wpływu na produkt cząstek przenoszonych przez strumień powietrza.
Zasada testu:
Na dole znajduje się stożkowy lejek z otworem do zbierania pyłu;króciec ssący wysokociśnieniowego wentylatora cyrkulacyjnego turbiny jest zamontowany na króćcu odsysania pyłu (na dole), a zebrany pył kierowany jest do górnej części komory wewnętrznej i swobodnie spryskiwany od góry do dołu.
Może symulować stan otwartego, zapylonego powietrza wywołanego przez środowisko naturalne lub zakłócenia spowodowane przez ludzi, takie jak ruch pojazdu.
Próbki i ograniczenia:
Produkty elektryczne i elektroniczne, samochody i części motocyklowe, uszczelki, lampy itp.
Struktura:
Maszyna przyjmuje konstrukcję zamkniętej komory, zawieszone urządzenie do obsługi interfejsu człowiek-maszyna, duże okno wizualne, test krąży wewnątrz szafy.Wewnętrzna komora przyjmuje panel lustrzany i specjalną konstrukcję kanału powietrznego, która zapewnia uzyskanie standardowego stężenia laminarnego przepływu powietrza w komorze, zastosowano próżniowe urządzenie zasysające.
Główna konstrukcja obejmuje komorę zewnętrzną, komorę wewnętrzną, port zasysania pyłu, lejek do recyklingu pyłu, urządzenie do wydmuchiwania pyłu z cyrkulacją, system próżniowy, zbiornik na kurz, zawór przepływu, system ogrzewania, łopatkę z przepływem wstecznym, korek ochronny.
