IEC 60529 IPX9 Wysokociśnieniowy sprzęt do testowania strumienia wody 512L
| Inner Size: | 800×800mm×800mm | Water Jett Pressure: | 8000-10000Kpa |
| Water Jet Flow: | 15 l / min | Water Jet Angle: | 0 °, 30 °, 60 °, 90 ° |
| Test Water Temperature: | 80±5°C | Control And Operation: | PLC i ekran dotykowy |
| Applied Standard: | IEC60529-2013, ISO20653-2013 itp. | Warranty Period: | Rok |
| High Light: | Sprzęt do testowania strumienia wody 512L,sprzęt do testowania strumienia wody IEC 60529,sprzęt do testowania strumienia wody IPX9 |
||
IEC 60529 IPX9K Wysokociśnieniowy sprzęt do testowania strumienia wody 512L
Wprowadzenie produktów
Norma:IEC 60529:1989 + A1:1999 + A2:2013 Klauzula 14.2.9, DIN40050-9, ISO20653 Stopnie ochrony IP zapewniane przez obudowy wyposażenia elektrycznego w pojazdach drogowych w celu ochrony wyposażenia elektrycznego wewnątrz obudowy przed skutkami przed wnikaniem ciał obcych stałych, w tym kurzu (ochrona przed ciałami obcymi), chroniących sprzęt elektryczny wewnątrz obudowy przed skutkami wnikania wody (ochrona przed wodą).
Zastosowanie: Służy do kontroli obudów urządzeń elektrycznych (test dodatkowego kodu IP) i ma zastosowanie do testowania wodoodporności części elektrycznych i samochodowych w wysokiej temperaturze i pod wysokim ciśnieniem.
Próbka testowa: Produkty powinny przejść test wodoodporności IPX9, taki jak części samochodowe i motocyklowe, przemysł elektryczny i elektroniczny.
Funkcje struktury:

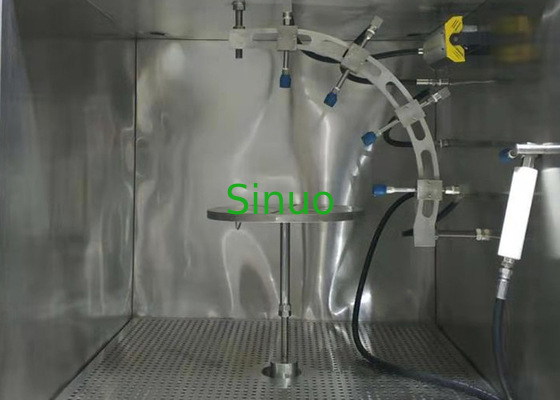

Obudowa zewnętrzna wykonana jest z natryskiwanej płyty stalowej wysokiej jakości, a komora wewnętrzna wykonana jest ze stali nierdzewnej SUS304, górna część komory testowej służy do testowania i kontroli, dolna część komory testowej składa się z importowanej włoskiej pompy wysokociśnieniowej i zawór elektromagnetyczny, zbiorniki stałotemperaturowe i cofkowe (stal nierdzewna SUS304), silnik obrotnicy (silnik Panasonic) i mechanizm transmisji hamowania.
Wszystkie ustawienia sterowania, temperatura wody, sterowanie dyszą, ciśnienie, czas, wymagania dotyczące przepływu mogą być kontrolowane przez PLC i ustawiane na 7-calowym ekranie dotykowym.
Parametry techniczne:
| Sterowanie i obsługa | Inteligentny system sterowania PLC i ekranem dotykowym |
| Rozmiar komory |
Rozmiar wewnętrzny: WDH = 800 × 800 mm × 800 mm (można dostosować) Rozmiar zewnętrzny: WDH = 1400 × 1000 mm × 1750 mm |
| Dysze wentylatorowe | Wyprodukowano zgodnie z normą IEC 60529 rysunek 7 lub można go dostosować |
| Ciśnienie strumienia wody | 8000-10000Kpa |
| Przepływ strumienia wody |
14-16L/min Wyposażony w elektroniczny przepływomierz wysokotemperaturowy i wysokociśnieniowy |
| Kąt strumienia wody | 0°, 30°, 60°, 90° |
| Czas trwania testu | 30s na każdy kąt |
| Całkowity czas testu | 0-99H59M59S, można ustawić; |
| Testuj temperaturę wody | 80±5°C |
| Odległość między dyszą a próbką |
a) dla małych obudów (największy wymiar mniejszy niż 250 mm): R125±25mm b)dla dużych obudów (największy wymiar większy lub równy 250 mm): R175±25mm |
| Siła uderzenia | Konfiguracja do pomiaru siły uderzenia strumienia wody jest zgodna z normą IEC 60529, rysunek 10 |
| Obrotnica | Średnica: Φ400mm, prędkość obrotowa: 1-10r/min, nośność:≤ 50kgs |
| Obciążenie mocy do próbki | Opcjonalnie, zapewnij gniazdo testowe, AC220V |
| System obiegu wody | Test jest przetwarzany w komorze, sprzęt posiada wbudowany zbiornik na wodę, woda może być poddana recyklingowi.A komora wewnętrzna ma urządzenie do zbierania wody, woda testowa jest automatycznie zbierana do zbiornika na wodę przez podwozie.Wlot wody może być automatycznie sterowany przez zawór pływakowy w zbiorniku wody, system może generować alarmy o alarmie wysokiego i niskiego poziomu wody, co może skutecznie zapobiec uszkodzeniu pompy z powodu braku suchej wody. |
| Ochrona bezpieczeństwa | Ochrona kolejności faz, ochrona przed wyciekiem, ochrona przed zwarciem, ochrona przed brakiem wody, nienormalna ochrona. |
