IEC 60529 IPX3 do IPX6 Dysza natryskowa Dysze do węży do testowania urządzeń
| Applied Standard: | IEC 60529 | IP Code: | IPX3 do IPX6 |
| Control Method: | PLC i ekran dotykowy | Water Jet Distance: | 2,8m |
| Water Jet Direction: | Nastawny | Pressure Gauge: | 0 ~ 0,25 MPa |
| Turntable Diameter: | Φ600mm | Water Tank: | 500L |
| High Light: | Sprzęt do testowania dysz węży IEC 60529,sprzęt do testowania dysz węży IPX6,sprzęt do testowania dysz węży 500L |
||
IEC 60529 IPX3 do IPX6 Dysza natryskowa Dysze do węży Urządzenia do testowania dysz
Przegląd systemu:
System testowy służy do weryfikacji wydajności ochronnej obudowy dla produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, sprzętu AGD, uszczelek i lamp pod strumieniem wody w stopniu IPX3, IPX4, IPX5 i IPX6.
Ten system testowania dyszy rozpylającej IPX3 ~ IPX6 i dyszy węża zapewnia, że prędkość rozpylania wody osiąga standardową wymaganą wartość, kontrolując przepływ zasilania wodą, obudowa jest rozpylana ze wszystkich możliwych kierunków strumieniem wody ze standardowych dysz testowych, jak pokazano na IEC 60529:2013 rysunek 5 i 6.

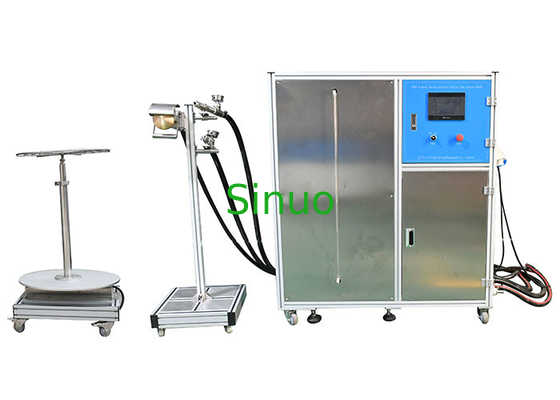

Składa się z uchwytu dysz, stołu obrotowego, inteligentnego systemu zasilania i sterowania wodą, jednej dyszy natryskowej IPX3/4, jednej dyszy węża IPX5 i jednej dyszy węża IPX6.
Inteligentny system zaopatrzenia w wodę i sterowania składa się ze zbiornika na wodę, systemu zaopatrzenia w wodę i systemu sterowania.Przepływ wody testowej jest kontrolowany przez PLC, przetwornicę częstotliwości i czujnik przepływu turbiny.Testowe natężenia przepływu zgodnie ze standardowymi wymaganiami zostały ustawione domyślnie w systemie sterowania, o ile operator wybierze poziom testu wodoodporności na ekranie dotykowym, test można przeprowadzić.Przepływ testowy może być również ustawiony przez operatora.
Parametry techniczne:
| Przedmiot | Specyfikacje | |
| Zasilanie tego sprzętu | Trójfazowy AC 380V, 50Hz, 4KW | |
| Zasilanie próbki | AC220V, 16A | |
| Czujniki natężenia przepływu LWGYD-4 | Zakres przepływu: 0,667-4,167 l/min, wyjście impulsowe | |
| Duża pompa wodna |
Marka: Południe, nr modelu: CHL8-50, 380VAC, 50Hz, 2,2kw Stopień ochrony: IP55 Klasa izolacji: F |
|
| Zakres testowy kodu IP | Test dyszy węża IPX5, test dyszy węża IPX6, test dyszy natryskowej IPX3/4 | |
|
Dysza natryskowa IPX3/4
|
Liczba otworów natryskowych | 121 sztuk, średnica otworu: φ0,5 mm |
| Przepływ testowy | 10±0,5 l/min | |
| Czas na test | Ustaw zgodnie ze standardem testowym (zakres 1-9999 sekund), jednostka to: sekunda | |
| Ciśnienie próbne | 50-150kPa | |
| IPX5 | Średnica otworu dyszy | 6,3 mm |
| Przepływ testowy | 12,5 ± 0,625 l/min | |
| Czas na test | Ustaw zgodnie ze standardem testowym (zakres 1-9999 sekund), jednostka to: sekunda | |
| Ciśnienie próbne | Wyreguluj IPX5 około 30kpa zgodnie z określonym przepływem wody | |
| Odległość testowa | Odległość od dyszy do środkowej powierzchni obrotnicy, standardowo wymaga 2,5-3m | |
| IPX6 | Średnica otworu dyszy | 12,5 mm |
| Przepływ testowy | 100±5L/min | |
| Czas na test | Ustaw zgodnie ze standardem testowym (zakres 1-9999 sekund), jednostka to: sekunda | |
| Ciśnienie próbne | Dostosuj IPX6 około 100kpa zgodnie z określonym przepływem wody | |
| Odległość testowa | Odległość od dyszy do środkowej powierzchni obrotnicy, standardowo wymaga 2,5-3m | |
| Obrotnica | 1-5r/min, można ustawić | |
| Kontrola | PLC i 7-calowy ekran dotykowy | |
