Ręczna dysza natryskowa IPX3 i IPX4 IEC 60529 z cyfrowym przepływomierzem
| Applied Standard: | IEC 60529:2013 | Spray Nozzle Material: | mosiądz |
| Spray Nozzle Outer Diameter: | Ф102mm | Spray Nozzle Spherical Diameter: | SФ75,5mm |
| Test Flow: | 10L/min ± 5% | Measuring Range: | 8L/min ~120L/min, cyfrowe |
| Moving Shield: | Wykonany z aluminium, zdejmowany | IP Code: | IPX3/4 |
| Brand name: | Sinuo | Warranty time: | Rok |
| High Light: | Dysza natryskowa IPX4,dysza natryskowa IEC 60529,dysza natryskowa przepływomierza cyfrowego |
||
Ręczna dysza natryskowa IPX3 i IPX 4 IEC 60529 z cyfrowym przepływomierzem
Przegląd:
Spełnia wymagania IEC 60529-2013 „Stopnie ochrony zapewniane przez obudowę (kod IP)” IPX3 i IPX4, Rysunek 5.
Dysza rozpylająca służy do weryfikacji działania ochronnego obudowy dla produktów elektronicznych i elektrycznych, samochodów, części motocyklowych, sprzętu AGD, uszczelek i lamp pod natryskiwaniem i rozpryskiwaniem wody o stopniu IPX3 i IPX4.
Parametry techniczne:
| Parametry dyszy natryskowej | Średnica zewnętrzna: Ф102mm, średnica kulista: SФ75.5mm, 1 otwór w środku, 2 wewnętrzne koła po 12 otworów o kącie 30°, 4 zewnętrzne koła po 24 otwory o kącie 15°, łącznie 121 otworów Ф0,5 mm, wykonane z mosiądz. |
| Przepływ wody | 10L/min±5% regulowany za pomocą przepływomierza (przepływomierz nie jest zawarty w tej pozycji, powinien być przygotowany przez użytkownika) |
| Nacisk | 50～150Kpa, zakres pomiarowy manometru: 0～0,25Mpa |
| Ruchoma Tarcza |
Wykonany z aluminium, można go zdemontować Uwaga: aluminiowa ruchoma osłona jest łatwa do odkształcenia, należy zwrócić uwagę podczas użytkowania! |
Struktura:

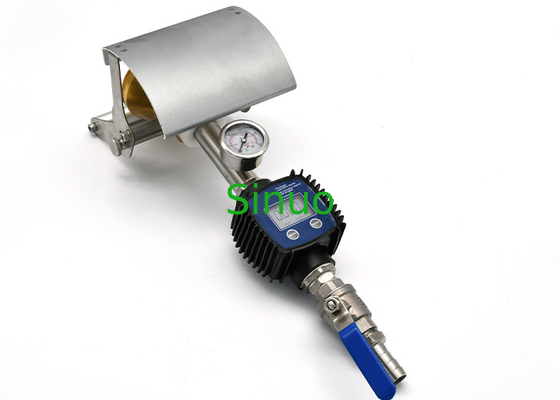

To urządzenie jest produkowane zgodnie z normą IEC 60529 rysunek 5, z cyfrowym przepływomierzem i manometrem na uchwycie, może osiągnąć ręczny test natryskowy IPX3 / IPX4 po podłączeniu rury wodnej (rurka wodna powinna być przygotowana przez użytkownika).
Zapewnia, że prędkość rozpylania i rozpryskiwania wody osiąga standardową wymaganą wartość, kontrolując przepływ wody, sprawiając, że obudowa próbki jest rozpryskiwana we wszystkich kierunkach.
Kroki operacyjne:
Zainstaluj wodomierz, rurę wodną i dyszę natryskową, jak pokazano na powyższym rysunku, a następnie wyreguluj uchwyt, aby otworzyć zawór, aby wyregulować przepływ wody na (10 ± 5%) l/min i sprawdź, czy manometr pokazuje ciśnienie w zakresie 50-150KPa.Jeśli przepływ wody jest mniejszy niż 10 litrów, należy zainstalować pompę wspomagającą, patrz rysunek nadmuchu.
Klasa wodoodporności dla testu IPX3: Zgodnie z IEC60529 Rysunek 5, ustaw ruchomą osłonę na 30 ° (przesuwając się do czwartego kręgu otworów, licząc od zewnątrz do wewnątrz).
Test wodoodporności IPX4: Usuń ruchomą osłonę do pełnego otwarcia, aby nie zakrywać żadnych otworów, aby próbka mogła zostać rozpryskana we wszystkich kierunkach.
