System zaopatrzenia w wodę IEC60456 do testu wydajności pralki
Przegląd systemu
System testowy składa się z urządzenia do uzdatniania wody, urządzenia dostarczającego wodę o stałej temperaturze i stałym ciśnieniu oraz systemu sterowania.
Odpowiedni standard
IEC 60456 Pralki do użytku domowego – Metody pomiaru wydajności
Lub inne równoważne normy krajowe i zagraniczne.
Główne składniki
Pomieszczenie testowe składa się głównie z następujących części:
1. Część wydajnościowa
2. Część wyposażenia
3. Część kontrolna
Część Performance zawiera następujące sekcje:
1. zestaw pomieszczenia do izolacji płyt magazynowych (przygotowany przez klienta);
2. pozycje testowe (maszynę referencyjną można ustawić w dowolnej z 4 pozycji);
3.Jedna maszyna referencyjna bębnowa i jedna referencyjna pulsator (maszyny referencyjne powinny być przygotowane przez klienta);
4. Każda pozycja testowa jest wyposażona w jeden sposób zimnej wody i jeden sposób gorącej wody, z pasującymi drogami wodnymi, zaworami i kranami;
5. Każda pozycja testowa jest wyposażona w czujniki do pomiaru temperatury otoczenia, temperatury wody, ciśnienia wody (dzielone w 4 pozycjach testowych) i natężenia przepływu;
6. Każde stanowisko testowe jest wyposażone w przyrząd do pomiaru parametrów elektrycznych do pomiaru napięcia, prądu, mocy itp.
7. Każde stanowisko testowe jest wyposażone w termopary z 6 kanałami;
8. Każde stanowisko testowe jest wyposażone w 1 gniazdo zasilania sieciowego i 1 gniazdo zasilania o zmiennej częstotliwości;
9.Rów i ruszt odwadniający (przygotowane przez klienta);
10.Zestaw klimatyzacji o stałej temperaturze i wilgotności (przygotowany przez klienta);
11.Zestaw sufitu podwieszanego i kanału powietrznego (przygotowane przez klienta);
12. Komplet systemu oświetlenia wewnętrznego (przygotowany przez klienta).
Część wyposażenia
1. Jedna maszyna do czystej wody 0,5 m³ / h;
2. Zestaw zbiornika wody o stałej temperaturze 0,5 m³ ze stali nierdzewnej o stałej temperaturze;
3. Zestaw niskotemperaturowej pompy ciepła;
4. Zestaw systemu uzdatniania wody obiegowej;
5. Zestaw systemu automatycznej regulacji twardości wody;
6.System zasilania urządzeń pomocniczych;
7.2 zestawy powiązanych skrzynek narzędziowych.
Część kontrolna
1. Jedna szafa sterownicza;
2.Zestaw komputera i systemu sterowania;
3. Jedna drukarka (druk kolorowy HP)
4. Jedno wyjście jednofazowe o mocy 15 kW z zasilaniem o zmiennej częstotliwości (wspólne dla 4 pozycji testowych);
5. Komplet biurek i krzeseł komputerowych (przygotowany przez klienta).
Treść i zakres testu
Odpowiedni testowany egzemplarz:
1. Wymiary badanej maszyny nie przekraczają (szerokość × głębokość × wysokość): 1000mm×1000mm×1500mm.
Przedmioty testowe:
1. Zużycie energii elektrycznej
2. Zużycie wody
Zasilanie i zasilanie o zmiennej częstotliwości:
1. Zasilanie laboratorium: Klient dostarcza 50kVA do elektrycznej szafy sterowniczej Strony B;
2. Zasilanie testowanej maszyny: jednofazowy zasilacz o zmiennej częstotliwości 15kVA;
Wymagania dotyczące charakterystyki mocy testowej: stabilność napięcia: ≤1%;stabilność częstotliwości: ≤0,5%.
Szczegółowa lista wyposażenia
Numer seryjny | Nazwa | Modele i specyfikacje | Ilość | Jednostka | Uwaga |
Sieć wodociągowa | |||||
1 | Zbiornik na wodę o stałej temperaturze | Zbiornik wewnętrzny ze stali nierdzewnej z izolacją 0,5m3 | 1 | ustawić | SINUO |
2 | Niskotemperaturowa pompa ciepła | 5 koni | 1 | ustawić | SINUO |
3 | Rura podgrzewania wody | Kołnierz ze stali nierdzewnej, 7,5 kW/szt. | 3 | ustawić | SINUO |
4 | Pompa wspomagająca wysokiego ciśnienia | Korpus ze stali nierdzewnej | 1 | ustawić | Grundfos |
5 | Pompa cyrkulacyjna | Korpus ze stali nierdzewnej | 1 | ustawić | Ville |
6 | Instalacja wodno-kanalizacyjna | Rura izolacyjna | 1 | ustawić | SINUO |
7 | Oczyszczacz wody | 0,5m³/h | 1 | ustawić | SINUO |
8 | W pełni automatyczny system kontroli wody | | 1 | ustawić | SINUO |
9 | W pełni automatyczny system hartowania w wodzie | | 1 | ustawić | SINUO |
System pomiaru i kontroli | |||||
1 | Miernik wielofunkcyjny | WT330 (z funkcją harmonicznych) | 4 | kawałek | JOKOGAWA |
2 | Przepływomierz elektromagnetyczny | Seria AXG, ze skumulowanym przepływem | 4 | kawałek | JOKOGAWA |
3 | Czujnik temperatury i wilgotności otoczenia | RTD, Pt100A | 1 | kawałek | Wajsala |
4 | Czujnik temperatury wody | Pt100, klasa A | 4 | ustawić | Żeglarstwo |
5 | Termoelement | Typ T, średnica drutu 0,3 mm, 10 sztuk/stolik | 20 | kanał | Omega |
6 | Specjalne gniazdo do termopary | Dedykowane gniazdo SMP-MF | 20 | kawałek | Omega |
7 | Czujnik ciśnienia wody | Seria MS | 1 | ustawić | Danfoss |
8 | miernik pH | | 1 | ustawić | |
9 | Falownik pompy wodnej | Seria FR-E740 | 1 | kawałek | MITSUBISHI |
10 | Rejestrator danych | 8 kanałów | 4 | ustawić | Kunlun |
11 | Moduł akwizycji danych | 8 kanałów | 4 | ustawić | Advantech |
12 | Szafa dystrybucyjna | | 1 | kawałek | SINUO |
13 | Szafa sterownicza | | 1 | kawałek | SINUO |
14 | PLC | S7-200 | 1 | kawałek | Siemens |
15 | HMI | Kolor 10" | 1 | kawałek | Weilon |
16 | Urządzenia elektryczne niskiego napięcia | | 1 | kawałek | Schneidera |
17 | Kabel | 1 | partia | SINUO | |
18 | Trunking | 1 | partia | SINUO | |
19 | Zasilanie testowanej maszyny regulowane przez konwersję częstotliwości | Jednofazowy 15kVA | 1 | ustawić | Aino |
System testowy i oprogramowanie | |||||
1 | Komputer | i5,8G,1THD,23" LCD, z oprogramowaniem Windows i Office | 1 | ustawić | Lenovo |
2 | Wieloszeregowa karta komunikacji sieciowej | NP6650-8 | 2 | kawałek | Domowy |
3 | Przełącznik | 8 ust | 1 | ustawić | MOXA |
4 | Drukarka | Kolorowa drukarka laserowa A4 | 1 | ustawić | HP |
5 | Krzesło przy biurku komputerowym | 1 | ustawić | Klient pod warunkiem | |
6 | Specjalne oprogramowanie do testowania zmywarek | 1 | ustawić | SINUO | |
7 | Oprogramowanie do uzdatniania wody i systemu zaopatrzenia w wodę o stałej temperaturze i ciśnieniu | 1 | ustawić | SINUO |
Struktura i główne parametry techniczne
System zaopatrzenia w wodę o stałej temperaturze i stałym ciśnieniu:
Zgodnie z wymaganiami odpowiednich norm dotyczących pralek, różne specyfikacje pralek mają różne wymagania dotyczące temperatury wody podczas testu.W celu spełnienia wymagań i ułatwienia użytkowania system wodociągowy zapewnia jedno wyjście doprowadzenia wody do 4 stanowisk testowych.Woda o stałej temperaturze przyjmuje metodę ogrzewania wspomaganego pompą ciepła obiegu wewnętrznego i jest wyposażona w wewnętrzny zbiornik na wodę ze stali nierdzewnej o pojemności 0,5 m³.Temperaturę, ciśnienie i twardość wody można regulować.
1. Zakres temperatury wody: 10 ~ 60 ° C ± 1 ° C;
2. Zakres ciśnienia wody: 0,24 ± 0,05 MPa;
3. Zakres twardości wody: 0 ~ 5 ± 0,2mmol/l, regulowany automatycznie (zgodnie z wymaganiami odpowiednich norm dla pralek, jakość wody zasilającej badaną pralkę musi spełniać wymagany wskaźnik twardości wody. System ten wykorzystuje maszyna do dostarczania wody czystej: woda wodociągowa jest filtrowana przez piasek kwarcowy i węgiel aktywny, przez membranę odwróconej osmozy RO, poprzez szereg procesów, takich jak dejonizacja EDI; woda siarczan magnezu, dwuwodny chlorek wapnia, soda oczyszczona i inne chemikalia są dodawana do czystej wody w celu dokładnego dostosowania jakości wody do zakresu wymaganego przez normę.Po tej serii oczyszczania i regulacji jakość wody w każdym teście może spełniać wymagania normy testowej wymaganej twardości);
4. Maszyna do czystej wody: 0,5 m³/h;
5. Czterostronne zaopatrzenie w wodę stanowisk probierczych jest wyposażone w przepływomierz elektromagnetyczny, pomiar temperatury wody zasilającej oraz ciśnienia wody zasilającej.
Schemat ideowy zasilania wodą o stałej temperaturze (dla odniesienia)
Schemat ideowy zaopatrzenia stacji w wodę (w celach informacyjnych)
Systemy sterowania i pomiaru parametrów:
System kontroli i pomiaru parametrów składa się głównie z „przyrządu wyświetlającego parametry i szafy sterowniczej” oraz „systemu przetwarzania danych komputerowych”.
Szafa sterownicza:
Kontroluj różne operacje testowe i bezpośrednio mierz różne parametry, takie jak temperatura i wilgotność środowiska laboratoryjnego, zużycie wody, zużycie energii elektrycznej, ciśnienie wody i temperatura wody testowanych pralek za pomocą czujników i wysyłaj je do przyrządu w celu wyświetlenia.Wszystkie kluczowe przyrządy kontrolne, czujniki, kolektory danych itp. wykorzystują wysoce precyzyjne markowe produkty, aby zapewnić wiarygodność danych i dokładność testów.Jego parametry są następujące:
1. Pomiar temperatury i wilgotności otoczenia: temperatura -10 ~ 60 ° C ± 1 ° C, wilgotność 5 ~ 95% ± 3%.
2. Pomiar energii elektrycznej pralki:
Model: wielofunkcyjny miernik Yokogawa WT310 (z funkcją harmonicznych)
Dane techniczne: napięcie, prąd, energia
Dokładność pomiaru: 0,25% FS+±0,25 odczytu.
3. Pomiar ciśnienia wody: 0 ~ 0,5 MPa ± 0,5% FS;
4. Pomiar temperatury wody: 0 ~ 100 ° C ± 1 °;
5. Pomiar przepływu wody: 3 l/min ~ 100 l/min ± 0,5% FS;
Schemat panelu szafy sterowniczej (tylko w celach informacyjnych)
System przetwarzania danych:
1. Komputer: Lenovo
2. Wszystkie kluczowe karty akwizycji danych, karty komunikacyjne itp. wykorzystują wysoce precyzyjne markowe produkty, aby zapewnić wiarygodność danych i dokładność testów.
3. Interfejs okna oprogramowania jest wyświetlany w języku chińskim/angielskim;ma przyjazny interfejs człowiek-maszyna, który może rejestrować i przechowywać dane w czasie rzeczywistym, całkowicie realizować obsługę bez papieru, łatwą obsługę, stabilną pracę i wysoką niezawodność.
4. Dane zbierane bezpośrednio przez komunikację obejmują: temperaturę i wilgotność otoczenia w laboratorium, napięcie, prąd, prąd, ciśnienie wody, temperaturę wody, objętość wody.
5. Komputer automatycznie obliczy i przetworzy bezpośrednio zebrane i ręcznie wprowadzone dane oraz automatycznie wygeneruje raporty i zapisze wyniki.
Zdjęcia w celach informacyjnych
Interfejs oprogramowania systemu uzdatniania wody (w celach informacyjnych)
Interfejs oprogramowania do zaopatrzenia w wodę (w celach informacyjnych)
Główny interfejs oprogramowania sterującego (zaloguj się)
Gablota:
Wyposażenie Pokoju - System Uzdatniania Wody

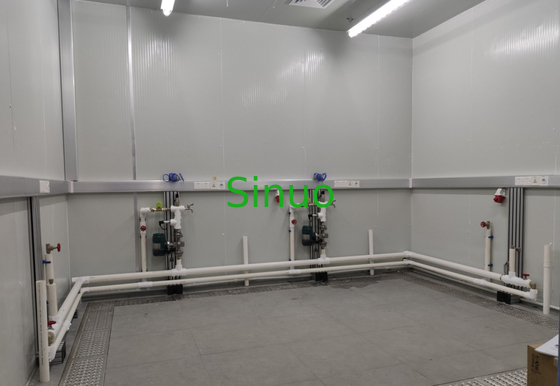

Pomieszczenie doświadczalne – 2 stanowiska badawcze
Plac budowy całej komory testowej wydajności pralki:
W trakcie testowania:
