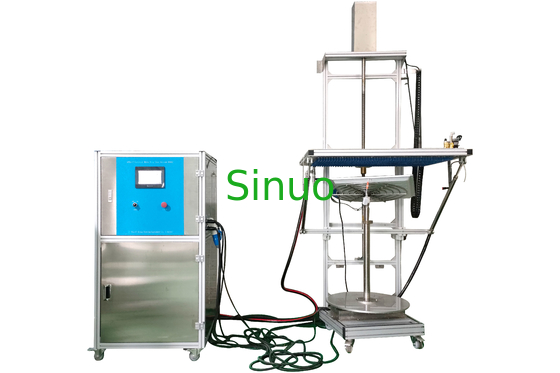

IEC60529 IPX1~2 System testowania pionowej kropli deszczu do sprawdzania kropli wody
| Power supply: | Trójfazowy AC380V, 50Hz, 4KW | LWGYD-4 flow rate Sensors: | Zakres przepływu: 0,667-4,167 l/min, wyjście impulsowe |
| Drip area: | 1000*1000mm | Diameter of drip hole: | 0,4 mm |
| Test flow: | 1 ~ 1,5 mm/min (IPX1), 3 ~ 3,5 mm/min (IPX2) | Water dripping height: | 200 mm (automatycznie kontrolowane przez sprzęt testowy) |
| Control: | Sterownik PLC i 7-calowy ekran dotykowy | Turntable: | 1-5r/min, można ustawić |
| High Light: | IPX1 System testowania kropli deszczu w pionie,System testowania kropli deszczu w pionie,System testowania kropli deszczu IEC60529 |
||
IEC60529 IPX1~2 System testowania pionowej kropli deszczu do sprawdzania kropli wody
Informacje o produkcie dlaSystem testowania pionowej kropli deszczu IPX1 IIPX1~2:
To urządzenie testowe ma na celu sprawdzenie ochrony przed pionowo spadającymi kroplami wody.Został zaprojektowany i wyprodukowany zgodnie ze standardowymi wymaganiami IEC60529 IPX1 i IPX2, IEC60335-1, klauzula 15.etc.
Podnoszenie i opadanie skrzynki ociekowej jest kontrolowane przez silnik.Elektryczna szafa sterownicza jest wyposażona w sterownik PLC i ekran dotykowy.
1. Filtr dokładny ze stali nierdzewnej do filtracji zanieczyszczeń.
2. Wykorzystuje sprężone powietrze (sprężone powietrze powinno być przygotowane przez użytkownika) w celu wydmuchania wody z igieł, aby zapobiec substancjom reagującym z wodą i blokowaniu igieł atmosferycznych.
3. Dysze igłowe do zastosowań medycznych ze stali nierdzewnej, łatwe do kupienia i niełatwe do rdzewienia.
4. Dysze igłowe i gniazda dysz igłowych z przyłączem stożkowym można łatwo wymienić bez użycia narzędzia, można łatwo i szybko wymienić indywidualne uszkodzenia dyszy igłowej.
Parametry techniczne :
|
Przedmiot |
Dane techniczne |
|
Zasilanie tego sprzętu |
Trójfazowy AC380V, 50 Hz, 4KW |
|
Zasilanie próbki testowej |
Jednofazowy AC220V, 16A |
|
Czujniki natężenia przepływu LWGYD-4 |
Zakres przepływu: 0,667-4,167 l/min, wyjście impulsowe |
|
Mała pompa wodna |
Marka: South, nr modelu: CHL2-40, 380VAC, 50 Hz, 0,55 kW Stopień ochrony: IP55 Klasa izolacji: F |
|
Wodoodporny zakres testowy |
Test IPX1, test IPX2, niestandardowe IPX1/IPX2 |
|
IPX1-IPX2 |
Obszar kropli: 1000 * 1000 mm |
|
Średnica otworu kroplowego: 0,4 mm |
|
|
Odległość między dwoma sąsiednimi otworami: 20 mm |
|
|
Przepływ testowy: 1 ~ 1,5 mm/min (IPX1), 3 ~ 3,5 mm/min (IPX2) |
|
|
Czas na test |
Ustaw zgodnie ze standardem testowym (zakres 1-9999 sekund), jednostką jest: sekunda |
|
Wysokość kapania wody |
200 mm (automatycznie kontrolowane przez sprzęt testowy) |
|
Odprowadzanie wody |
Automatyczne opróżnianie zbiornika z wody po zakończeniu testu, należy podłączyć do źródła powietrza (źródło sprężonego powietrza 0,6 MPa powinno być przygotowane przez użytkownika) |
|
Materiał korpusu urządzenia |
Przemysłowy stop aluminium |
|
Metoda instalacji |
Mocowanie ścienne |
|
Obrotnica |
1-5r/min, można ustawić |
|
Kontrola |
PLC i 7-calowy ekran dotykowy |
Rozwiązywanie problemów:
|
NIE.: |
Zjawisko porażki |
Powód problemu |
Leczenie |
|
1 |
Włącz wyłącznik zasilania, a ekran dotykowy nie podświetli się |
Awaria zewnętrznego źródła zasilania |
Podłącz ponownie zewnętrzne zasilanie |
|
Urządzenie MCB jest odłączone |
Włącz sprzęt MCB |
||
|
2 |
Brak działania po naciśnięciu przycisku Start |
Czas działania nie został wyczyszczony |
Naciśnij opcję Wyczyść licznik |
|
Wyłącznik awaryjny nie jest zresetowany |
Zresetuj wyłącznik awaryjny |
||
|
Alarm falownika |
Uruchom ponownie po wyłączeniu zasilania |
||
|
3 |
Mało lub wcale wody z igieł |
Igły są zatkane |
Wymień igłę lub wyjmij igłę i przedmuchaj otwór igły strumieniem powietrza |
|
4 |
Niestabilny przepływ |
Powietrze w rurociągu |
Naciśnij „Dry Drip Box” w interfejsie sterowania ręcznego, aby wypuścić powietrze, lub otwórz odpowietrznik pompy wodnej, aby wypuścić powietrze |
