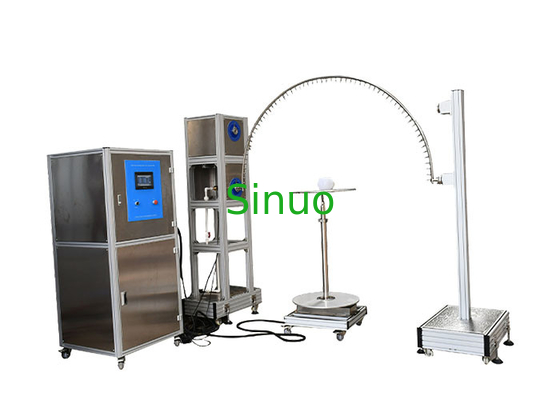

IEC60529 2013 IPX3 ~ 4 System testowania rur oscylacyjnych

NIE.

Przedmiot

parametry

1

Zaopatrzenie w wodę

Natężenie przepływu wody> 10 l/min ± 5% czysta woda bez wtrąceń.
To urządzenie jest wyposażone w jednostkę filtrującą czystą wodę

2

Rozmiar rury oscylacyjnej

W zestawie z rurami oscylacyjnymi R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, wykonanymi ze stali nierdzewnej

3

Otwór na igłę

Φ0,4 mm

4

Kąt rozwarcia dwóch otworów

IPX3:120°;IPX4:180°

5

Kąt wychylenia rury oscylacyjnej

Maks.Można ustawić ±175°
(Uwaga: standard wymaga IPX3:120°; IPX4:360°, ale ze względu na to, że podczas testu pod oscylującą rurą znajduje się stół obrotowy, więc 360° nie może zostać osiągnięte podczas rzeczywistego testu, jeśli bez stołu obrotowego można uzyskać 360°)

6

Deszczowa prędkość

IPX3:4s/czas (2×120°);
IPX4:12s/czas (2×360°);

7

Przepływ wody

Można ustawić zgodnie z rozmiarem oscylacji i liczbą otworów na kołki (0,07 L/minX na otwór)

8

Czas testowania

1-99999S można ustawić

9

Ciśnieniomierz

0 ~ 0,25 MPa

10

Obrotnica

Średnica: Φ600mm, prędkość obrotowa: 1r/min, nośność: ≤50kgs

11

Wymagania dotyczące witryny

Dedykowane pomieszczenie do testów wodoodporności IP, podłoże powinno być płaskie z oświetleniem.
Wodoodporny wyłącznik wycieku 10 A (lub gniazdo) używany do sprzętu.Z dobrą funkcją dopływu i drenażu.
Instalacja naziemna.

12

Sterowanie elektryczne

PLC i ekran dotykowy

13

Zasilacz do tego sprzętu

AC 380V, 50Hz, 4KW
